POSITIP 880 85
I – 7 Pr
ogr
a
mme abarbeit
en
Kontur-Ansicht
Die Kontur-Ansicht ist eine optionale Grafik-Anzeige, die Ihnen bei der
Abarbeitung eines Programms zur Verfügung steht. Diese Ansicht
können Sie nur aufrufen, wenn Sie sie vorher aktiviert haben. Wie Sie
die Ansicht aktivieren, ist in Kapitel I-8, „Das Menü BEARBEITUNG
EINRICHTEN“, beschrieben. Siehe Abb. I.58 & Abb. I.59.
Grafik-Anzeigen
Die Kontur-Ansicht hilft Ihnen beim exakten Positionieren oder bei der
Konturnachführung in der Bearbeitungsebene.
Dabei wird der Bildschirm in mehrere Fenster unterteilt: Im größten
Fenster (Hauptansicht) werden die Werkzeugbahn und die
Bohrungspositionen dargestellt, ein kleineres Fenster zeigt das
komplette Werkstück und ein weiteres kleines Fenster die aktuelle
Position.
Hauptansicht
Die Hauptansicht dient für genauere Positionieraufgaben. Die
Darstellung in der Hauptansicht ist so skaliert, dass ein Pixel auf dem
Bildschirm der feineren Auflösung der X- und Y-Achsanzeige
entspricht. Dadurch ist eine Maßstabbewegung von nur 1 Messgerät-
Impuls visuell erkennbar.
In der Mitte der Anzeige befindet sich ein Symbol für das Werkzeug.
Dieses Werkzeug-Symbol bleibt unbeweglich. Während der
grafischen Simulation wird die Werkzeugbahn bezogen auf das
Werkzeug dargestellt. Wird der Maschinentisch verfahren, bewegt
sich nur die Werkzeugbahn bezogen auf das Werkzeug.
Das Werkzeug-Symbol ist nicht maßstabsgetreu abgebildet. Es dient
zur Darstellung der Werkzeugmitte.
Die Werkzeugbahn ist zur programmierten Kontur um den
Werkzeugradius und das Toleranzband versetzt. Die Werkzeugbahn
ist bezogen auf das gewählte Werkzeug.
Beachten Sie bitte, dass die Kontur-Ansicht nicht die
exakte Nachführung einer komplexen Werkzeugbahn
ermöglicht. Inwieweit die tatsächliche Bearbeitungsbahn
mit der programmierten Werkzeugbahn übereinstimmt,
hängt ausschließlich vom Fachkönnen und der Geduld der
Bedienungsperson ab.

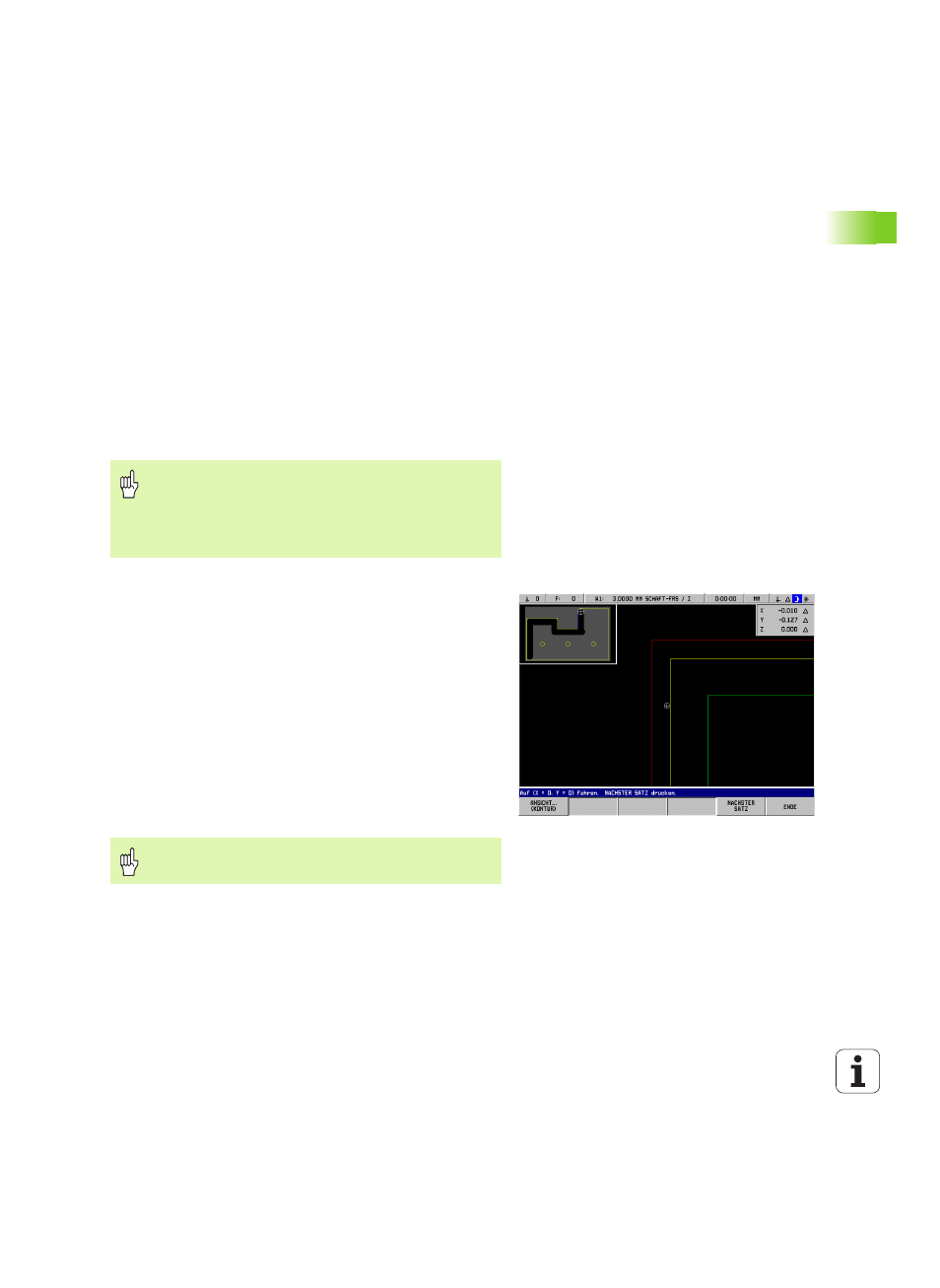

Abb. I.58 Programm in der Kontur-Ansicht prüfen
Die Kontur-Ansicht können Sie im Menü BEARBEITUNG
EINRICHTEN aktivieren und deaktivieren.
