Seite 24

24
I Benutzer-Anleitung
I – 2 Arbeit
en mit dem POSITIP 880 – Erst
e Sc
hr
it
te
Maßeinheit wählen
Sie können Positionen in Millimetern oder in Zoll (Inch) anzeigen
lassen. Wenn Sie INCH gewählt haben, erscheint die Anzeige INCH
oben am Bildschirm in der Statusleiste. Siehe Abb. I.16.
Maßeinheit umschalten:
8
Drücken Sie den Softkey INFORMATION.
8
Drücken Sie den Softkey INCH/MM.
8
Die Maßeinheit können Sie auch im Menü BEARBEITUNG
EINRICHTEN festlegen. Informationen dazu finden Sie in Kapitel I-8,
„Das Menü BEARBEITUNG EINRICHTEN“.
Winkel-Anzeige wählen
Einen Winkel, z.B. für einen Drehtisch, können Sie als Dezimalwert, in
Grad, Minuten und Sekunden (GMS) oder als Bogenmaß anzeigen.
Wie Sie die Winkel-Anzeige festlegen, ist in Kapitel I-8, „Das Menü
BEARBEITUNG EINRICHTEN“, beschrieben.
Werkzeug-Tabelle
In die Werkzeug-Tabelle des POSITIP 880 können Sie für jedes häufig
gebrauchte Werkzeug Angaben zu Durchmesser und Längenversatz
speichern. Sie können bis zu 99 Werkzeuge eingeben.
Bevor Sie mit der Werkstück-Bearbeitung beginnen, wählen Sie in der
Werkzeug-Tabelle das Werkzeug. Der POSITIP 880 berücksichtigt
dann den eingegebenen Durchmesser und die Werkzeug-Länge.
Als Werkzeug-Länge geben Sie die Längendifferenz
Δ
L zwischen
Werkzeug und Referenz-Werkzeug ein. In Abb. I.17 ist das Werkzeug
T1 das Referenz-Werkzeug.
Vorzeichen für die Längendifferenz
Δ
L
Das Werkzeug ist länger als das Referenz-Werkzeug:
Δ
L > 0 (+)
Das Werkzeug ist kürzer als das Referenz-Werkzeug:
Δ
L < 0 (–)
Wie Sie ein Werkzeug in die Werkzeug-Tabelle eingeben, ist in
Kapitel I-8, „Das Menü BEARBEITUNG EINRICHTEN“,
beschrieben.

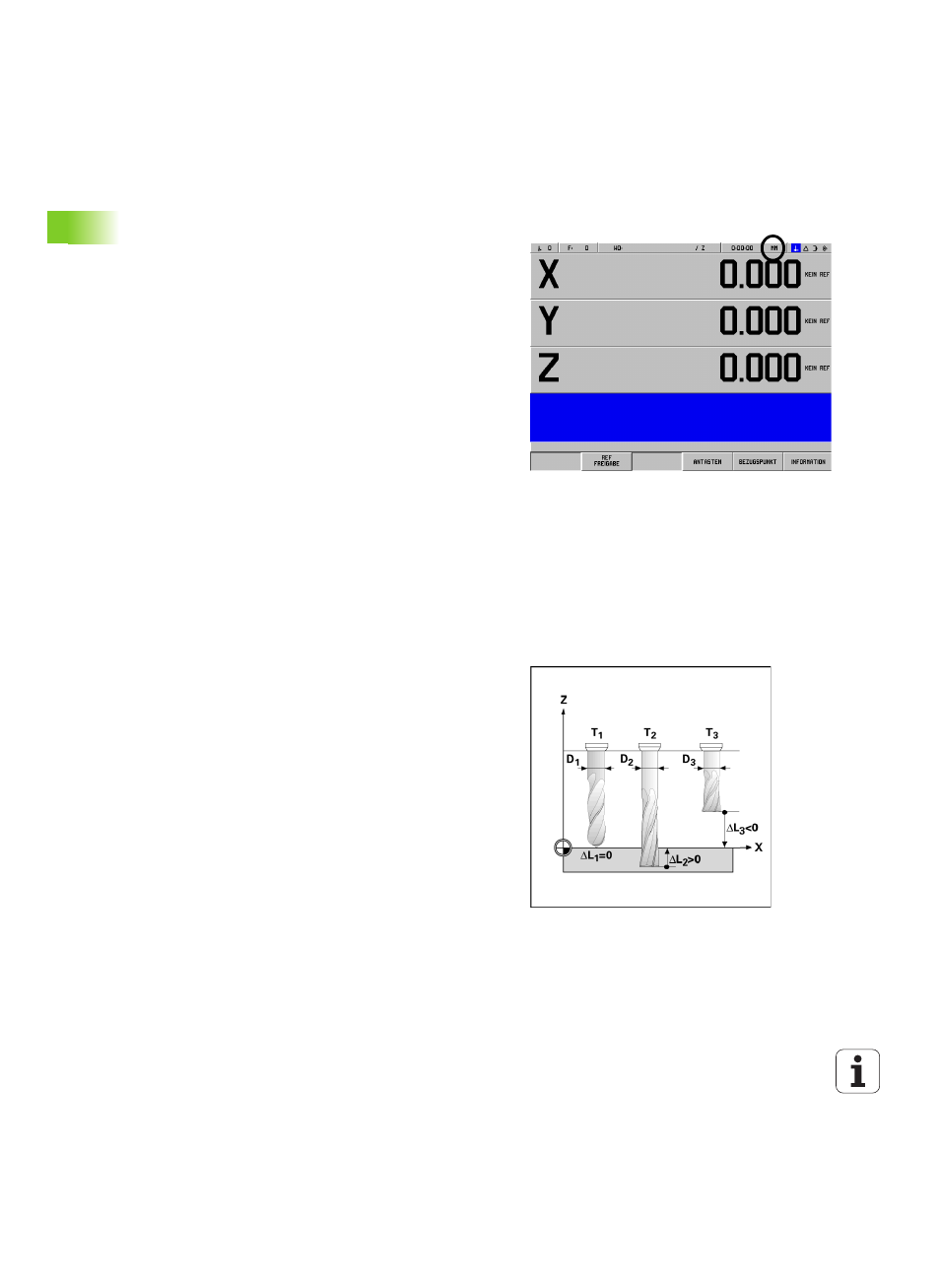

Abb. I.16 Die Anzeige der Maßeinheit am Bildschirm
Abb. I.17 Werkzeug-Längen und -Durchmesser
