138 II: Technische Information
II – 2 S
yst
em einr
ic
ht
en

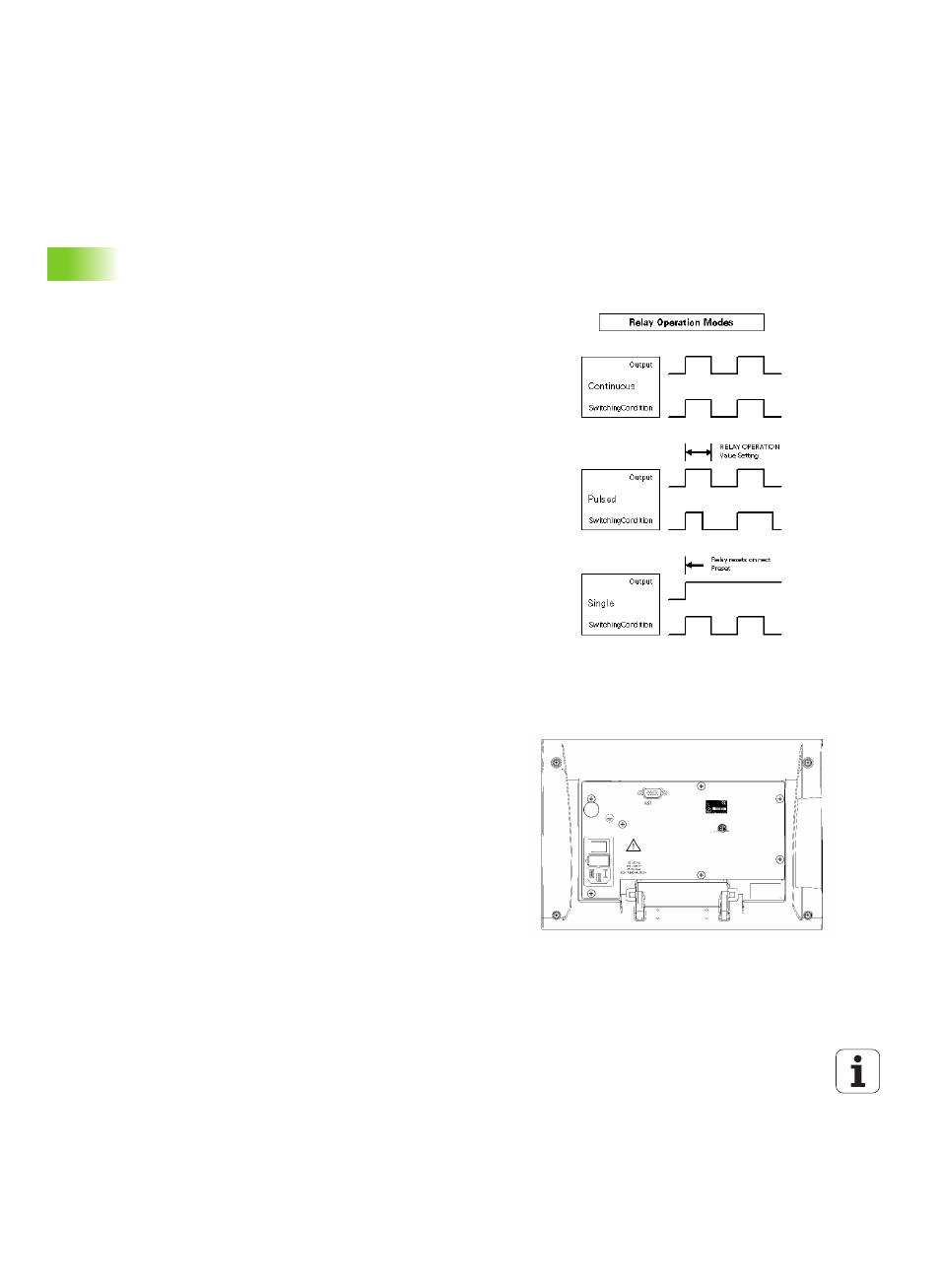

8 Im Feld RELAIS-BETRIEB geben Sie genauer an, wie das Relais
arbeiten soll, wenn die Schaltbedingung erfüllt ist. Sie können
zwischen KONSTANT, GEPULST oder EINMALIG wählen.
EINMALIG dürfen Sie nur wählen, wenn Sie RESTWEG als
Positionsart im Feld WERT SETZEN angegeben haben.
Wenn Sie KONSTANT gewählt haben, bleibt das Relais aktiviert (EIN
oder AUS), solange die Schaltbedingung erfüllt ist.
Wenn Sie GEPULST gewählt haben, wird das Relais nur für eine
festgelegte Zeitdauer aktiviert. Sobald diese Zeit überschritten ist,
wird das Relais deaktiviert. Die Zeitdauer geben Sie im Feld RELAIS-
BETRIEB ein.
Wenn Sie den Softkey GEPULST gewählt haben, müssen Sie mit den
numerischen Tasten einen Verzögerungswert eingeben.
Wenn Sie EINMALIG gewählt haben, geht das Relais nur einmalig
nach Setzen des Achswerts in den aktivierten Zustand über. Diese
Einstellung kann nur für Positionswerte in der Betriebsart RESTWEG
verwendet werden.
Die Einstellungen der AMI-Schnittstelle bleiben nach dem
Ausschalten des POSITIP 880 erhalten.
Zweite Bedieneinheit (X61) (optional)
Die 2. Bedieneinheit arbeitet genauso wie der POSITIP 880. Auf
beiden Positionsanzeigen wird dasselbe Bild angezeigt und beide
Tastaturen können für alle Funktionen verwendet werden. Die 2.
Bedieneinheit des POSITIP 880 wird über den Anschluss X61
angeschlossen. Die 2. Bedieneinheit besitzt ein Schnittstellenkabel,
das mit dem Anschluss (X61) des POSITIP 880 verbunden ist.
Abb. II.22 Die Eingabemaske AMI-SCHNITTSTELLE
Abb. II.23 Rückansicht der 2. Bedieneinheit
