POSITIP 880
47
I – 5 Bearbeit
ungsmust
e
r

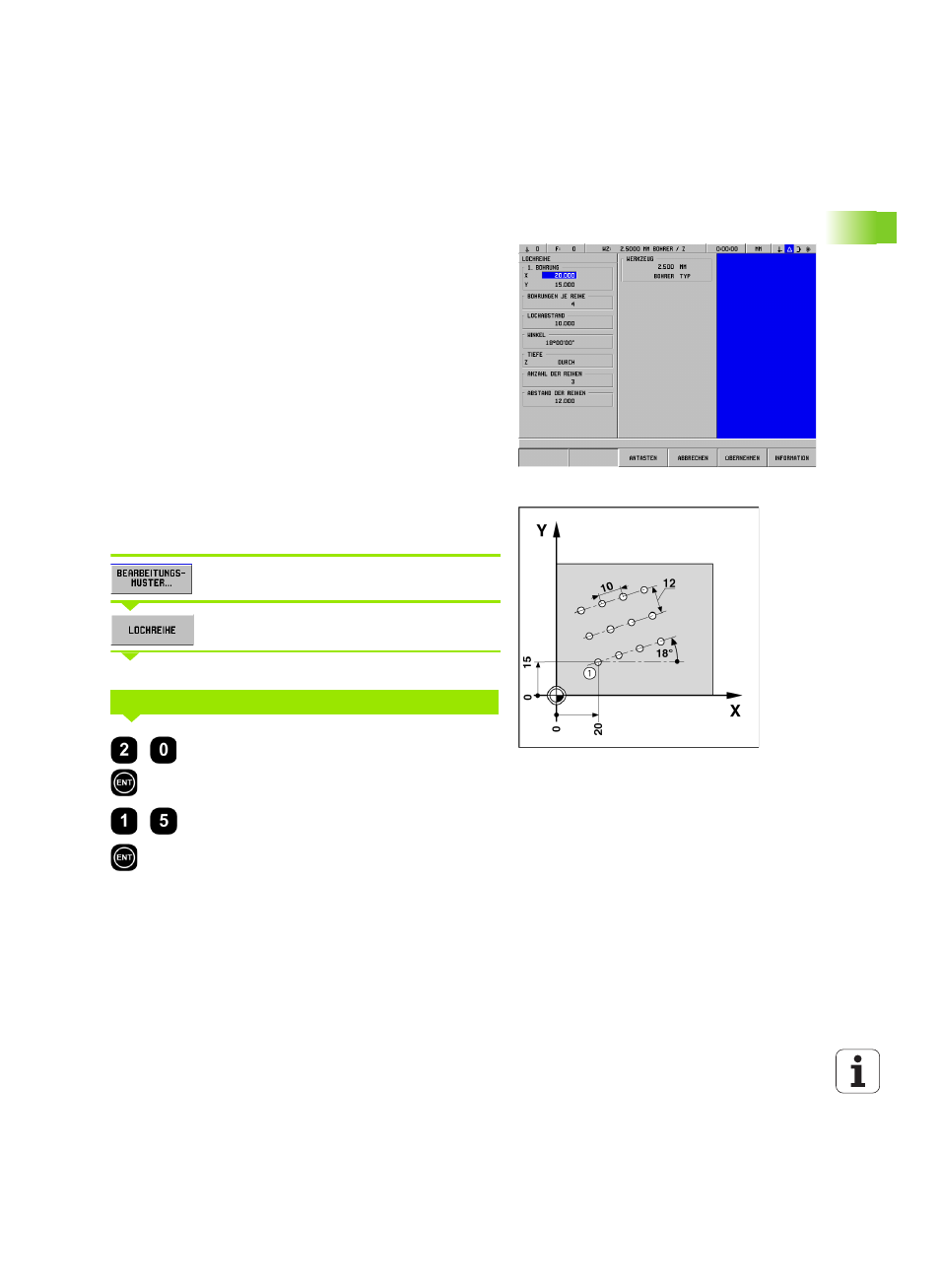

Beispiel: Lochreihen eingeben und ausführen. Siehe Abb. I.37 &
Abb. I.38.
Erste X-Koordinate der Bohrung: X = 20 mm
Erste Y-Koordinate der Bohrung: Y = 15 mm
Anzahl der Bohrungen je Reihe: 4
Bohrungsabstand: 10 mm
Neigungswinkel: 18°
Bohrtiefe: Z = DURCH
Anzahl der Reihen: 3
Abstand der Reihen: 12 mm
1. Schritt: Daten eingeben
Betriebsart: RESTWEG
Softkey BEARBEITUNGSMUSTER drücken.
LOCHREIHE
drücken.
Daten eingeben
Koordinate der Bohrung 1 eingeben (X = 20 mm).
Mit ENT bestätigen.
Y = 15 mm
Mit ENT bestätigen.
Abb. I.37 Die Eingabemaske LOCHREIHE
Abb. I.38
ERSTE BOHRUNG X UND Y
