POSITIP 880 123
II – 1 Montag
e und elektr
isc
her Ansc
hluss
Die Zuordnung zwischen Messgerät-Eingang und Achse können Sie
beliebig festlegen.
Voreingestellte Konfiguration:
Kantentaster anschließen
Der HEIDENHAIN Kantentaster KT wird am Sub-D-Anschluss X10 an
der Gehäuse-Rückseite angeschlossen.
Wenn Sie einen Kantentaster benutzen, passen Sie den POSITIP 880
mit den folgenden Betriebs-Parametern an:
„ Taststift-Länge
„ Taststift-Durchmesser
Die Betriebsparameter sind im Kapitel I-8, „Das Menü BEARBEITUNG
EINRICHTEN“ beschrieben.

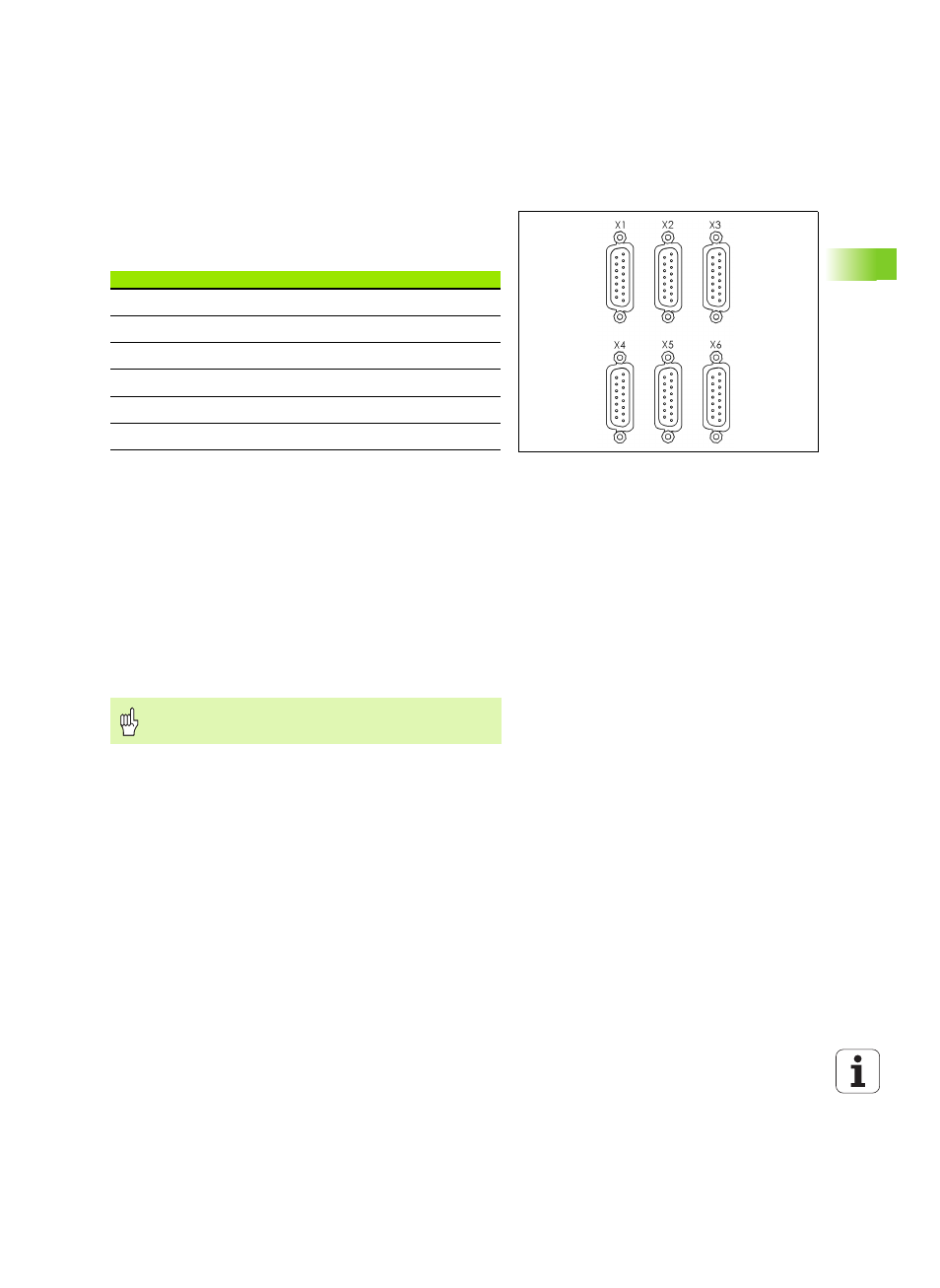

Abb. II.4 Messgerät-Eingänge auf der Gehäuse-
Rückseite.
Messgerät-Eingang Fräsen Drehen
X1 X X
X2 Y Z
X3 Z Xo
X4 W Zo
X5 U A
X6 V Ao
Neue Einstellungen für den Kantentaster müssen Sie
selbst eingeben.
