POSITIP 880 93
I – 8 Der Sof
tk
e
y INFORMA
T
ION
Anzeige konfigurieren
In die Eingabemaske ANZEIGE KONFIGURIEREN geben Sie ein,
welche Achsen in welcher Reihenfolge angezeigt werden. Für die
POS-Anzeige können Sie eine Konfiguration oder zwei voneinander
unabhängige Konfigurationen erstellen.
8 Blättern Sie mit dem Softkey NÄCHSTE ACHSE durch die vorhandenen
Achsen.
8 Mit der CE-Taste können Sie die Achsanzeige abschalten.
8 Die Eingabemaske schließen Sie, indem Sie den Softkey ABBRECHEN
oder den Softkey ÜBERNEHMEN drücken.
8 Im Auslieferungszustand ist die POS 1-Anzeige wie folgt eingestellt:
Erste Achse = X, zweite Achse = Y und dritte Achse = Z. Die vierte,
fünfte und sechste Achse ist auf AUS gesetzt. Die POS 2-Anzeige
ist so voreingestellt, dass alle Achsen auf AUS gesetzt sind.
8 Wenn Sie eine zweite Anzeige-Konfiguration erstellt haben, können
Sie mit dem Softkey ANSICHT () zwischen POS 1-Anzeige und POS
2-Anzeige umschalten. Auf dem Softkey wird die aktuelle
Einstellung angezeigt. Wenn Sie den POSITIP 880 einschalten,
erscheint automatisch die POS 1-Anzeige am Bildschirm.
Maßfaktor
Der Maßfaktor dient zum Verkleinern oder Vergrößern des
programmierten Werkstücks. Die angezeigten Werte werden mit dem
Maßfaktor multipliziert. Der Werkzeugradius-Versatz wird davon nicht
beeinflusst. Mit dem Maßfaktor 1,0 wird ein Werkstück erstellt, das
dieselbe Größe hat wie in der Zeichnung angegeben. Siehe Abb. I.65.
8 Mit den numerischen Tasten eine Zahl eingeben, die größer als Null
ist. Diese Zahl kann im Bereich von 0,1000 bis 10,000 liegen.
8 Die Einstellungen für den Maßfaktor bleiben nach dem Ausschalten
des POSITIP 880 erhalten. Wenn Sie den POSITIP 880 nach der
Auslieferung das erste Mal einschalten, ist der Wert 1,0000
voreingestellt und der Maßfaktor deaktiviert.
8 Wenn Sie einen anderen Wert als 1 für den Maßfaktor einstellen,
erscheint das Symbol für den Maßfaktor hinter den angezeigten
Achsen.

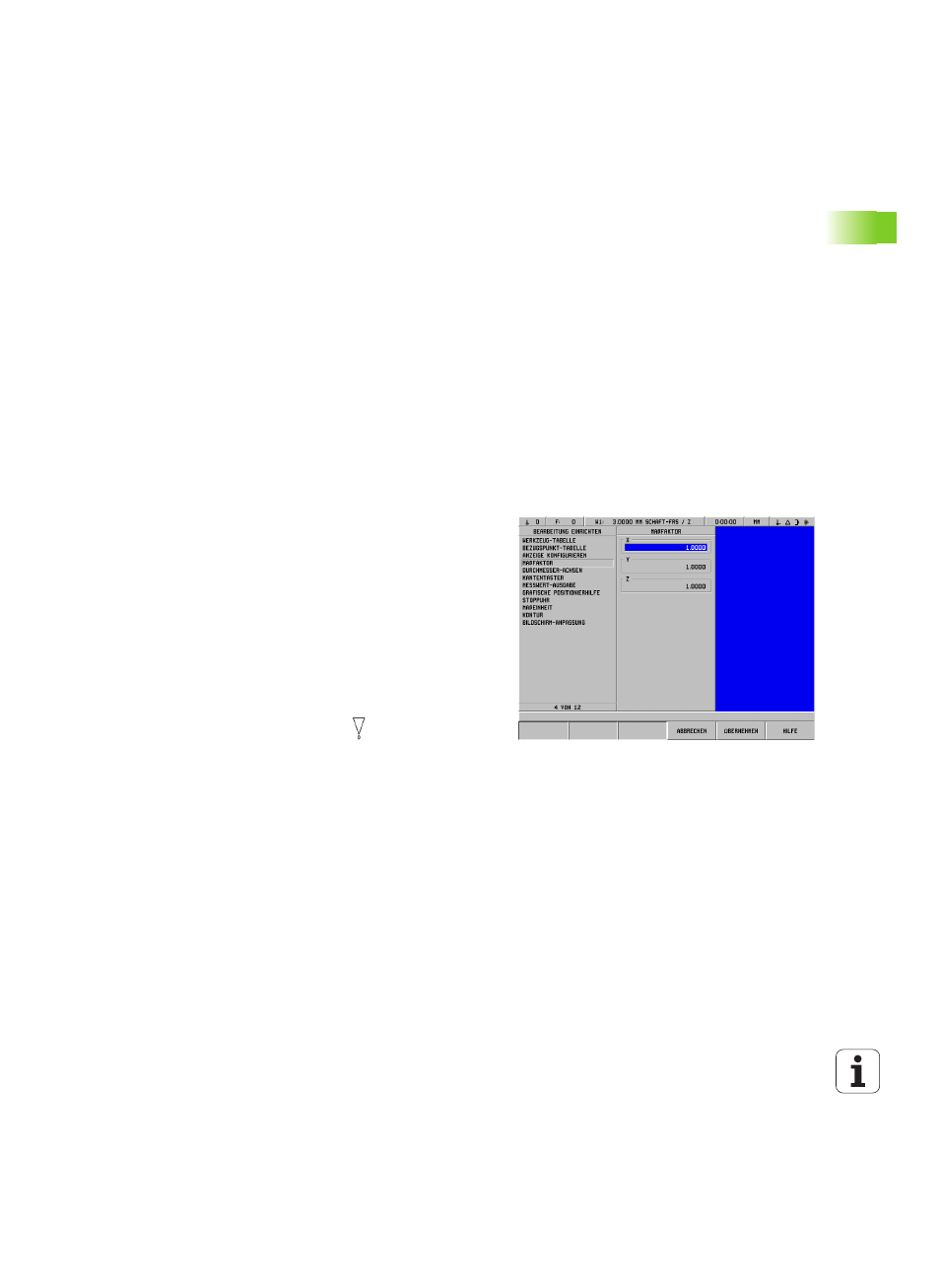

Abb. I.65 Maßfaktor
