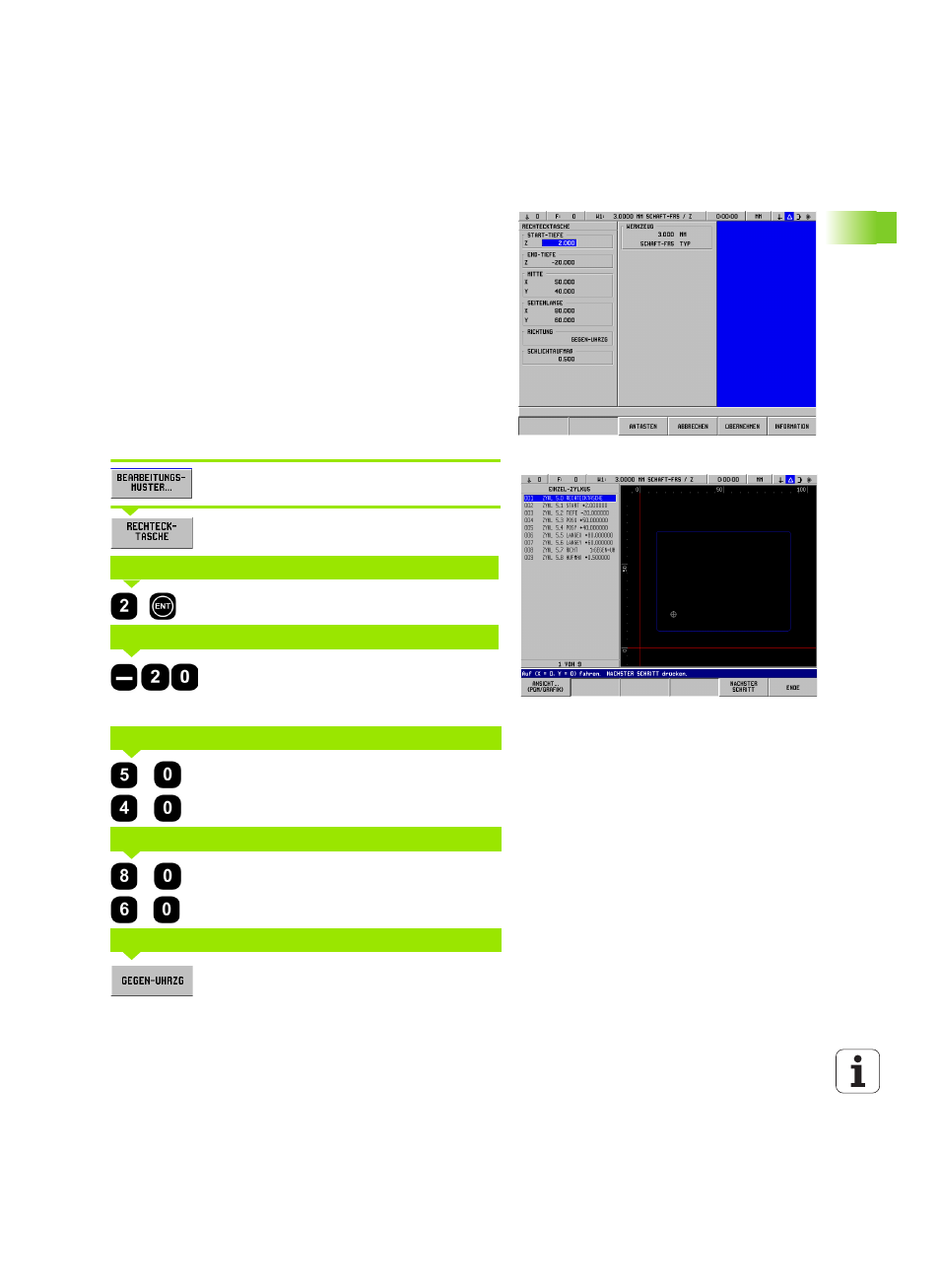

Programm-Beispiel: Rechtecktasche fräsen. Siehe Abb. I.39 &
Abb. I.40.
Start-Position: 2 mm
Frästiefe: – 20 mm
Taschenmitte X: 50 mm
Taschenmitte Y: 40 mm
Seitenlänge X: 80 mm
Seitenlänge Y: 60 mm
Richtung: Gegenuhrzeigersinn
Schlichtaufmaß: 0,5 mm
Beispiel
: Rechtecktasche in ein Programm eingeben
Betriebsart: RESTWEG
Softkey BEARBEITUNGSMUSTER drücken.
Softkey RECHTECKTASCHE drücken.
START-TIEFE
eingeben (2 mm). Mit ENT bestätigen.
ENDTIEFE
eingeben (– 20 mm).
Mit ENT bestätigen.
X- und Y-Wert der Taschenmitte eingeben.
Mit ENT bestätigen.
X- und Y-Wert der Seite eingeben.
Mit ENT bestätigen.
Drehsinn eingeben (Gegenuhrzeigersinn).
Mit ENT bestätigen.
Abb. I.39 Programm-Beispiel RECHTECKTASCHE
Abb. I.40 Programm-Grafik RECHTECKTASCHE
START-TIEFE
ENDTIEFE
MITTE
SEITENLÄNGE
RICHTUNG
