I Benutzer-Anleitung
I – 4 Restw
eg

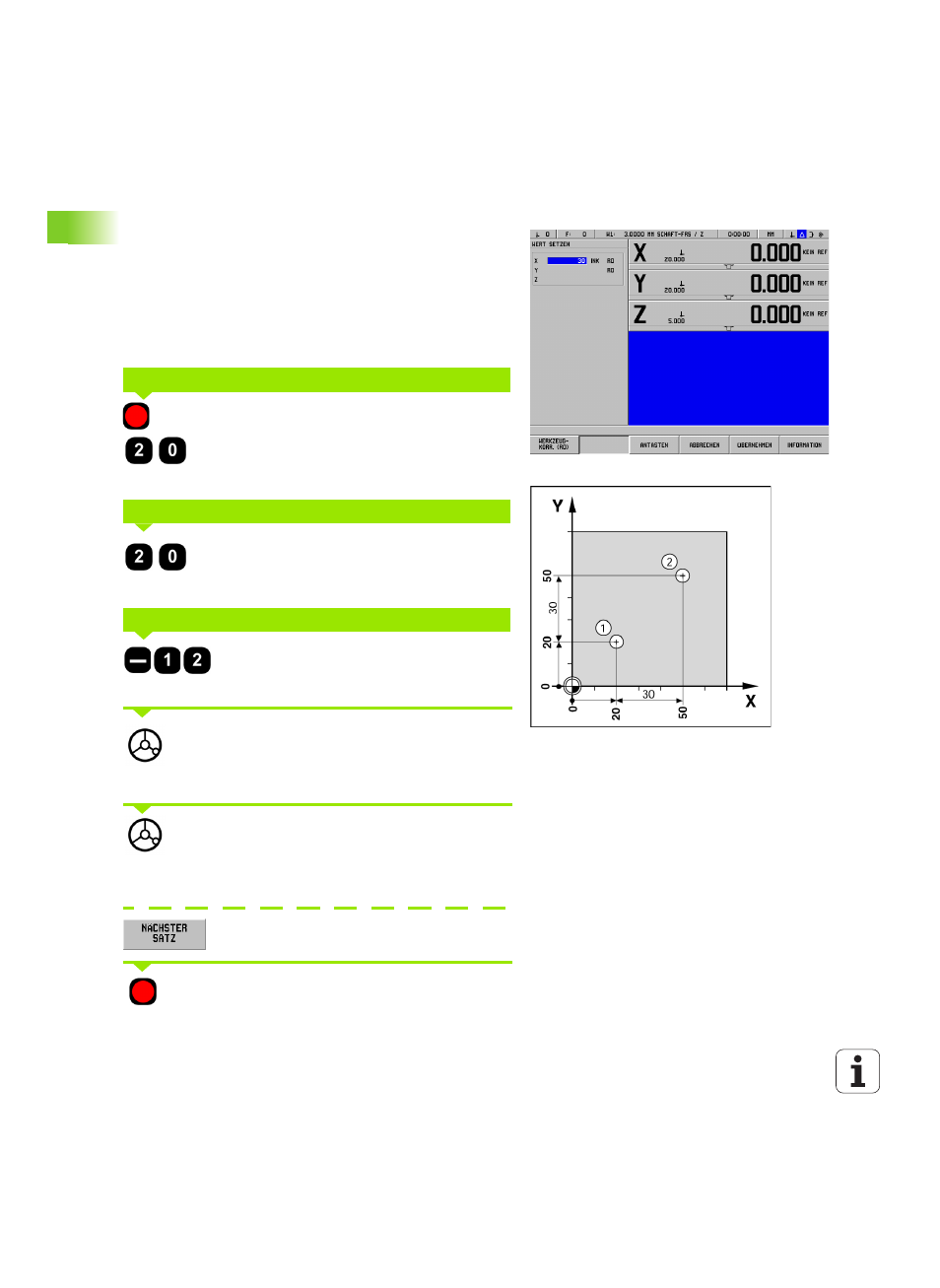

Beispiel: Bohren durch „Fahren auf Null“
Geben Sie die Koordinaten als Inkrementalmaße ein. Sie sind hier und
am Bildschirm mit einem I gekennzeichnet. Bezugspunkt ist der
Werkstück-Nullpunkt. Siehe Abb. I.33 & Abb. I.34.
Bohrung
1
bei X = 20 mm / Y = 20 mm
Abstand Bohrung
2
von Bohrung
1
: IX = 30 mm / IY = 30 mm
Bohrtiefe: Z = –12 mm
Betriebsart: RESTWEG
X-Achse wählen.
Positions-Sollwert für Bohrung
1
eingeben: X = 20
mm und mit ENT bestätigen. Der Cursor springt auf
das Feld für die Y-Achse.
Positions-Sollwert für Bohrung
1
eingeben: Y = 20
mm und mit ENT bestätigen. Der Cursor springt auf
das Feld für die Z-Achse.
Positions-Sollwert für die Bohrtiefe eingeben:
Z = –12 mm. Die grafische Positionierhilfe wird für die
Z-Achse angezeigt. Softkey ÜBERNEHMEN drücken.
Bohrer über der ersten Bohrung vorpositionieren. Z-
Achse auf Anzeigewert Null fahren. Das kleine
Quadrat der grafischen Positionierhilfe ist zwischen
den Marken zentriert.
Bohrer in der Werkzeug-Achse (Z) freifahren.
Nachdem Sie die Achse auf Null gefahren haben, ist
der POSITIP 880 für die Eingabe des nächsten Satzes
bereit.
Softkey NÄCHSTER SATZ drücken.
X-Achse wählen.
Abb. I.33 Beispiel Bohren
Abb. I.34
POSITIONS-SOLLWERT
POSITIONS-SOLLWERT
POSITIONS-SOLLWERT
