I – 3 istw er t – HEIDENHAIN PT 880 Benutzerhandbuch
Seite 32
32
I Benutzer-Anleitung
I – 3 Istw
er
t
Koordinate eingeben (X = 0 mm), Koordinate als
Bezugslinie für die Mittellinie übernehmen und mit
ENT
bestätigen.
Softkey ÜBERNEHMEN drücken.

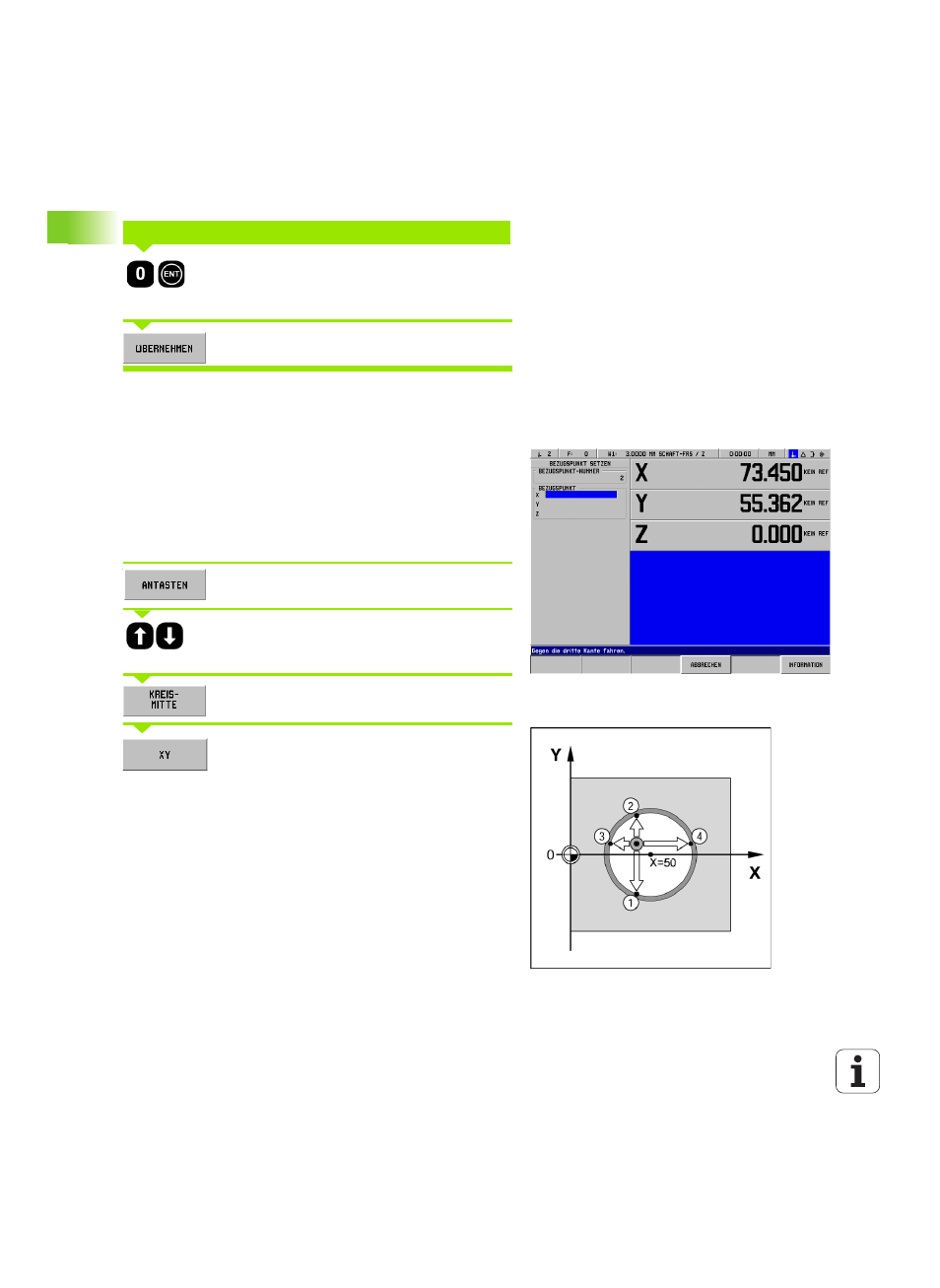

Beispiel: Mittelpunkt einer Bohrung mit dem Kantentaster
antasten und als Bezugspunkt setzen. Der Mittelpunkt der
Bohrung ist bei X = 50 mm. Siehe Abb. I.25 & Abb. I.26.
Hauptebene: XY
Kantentaster-Achse: parallel zur Z-Achse
X-Koordinate der Kreismitte: X = 50 mm
Y-Koordinate der Kreismitte: Y = 0 mm
Betriebsart: ISTWERT
ANTASTEN
drücken.
Achse wählen, für die die Koordinate gesetzt wird: X-
Achse.
KREISMITTE
drücken.
Ebene wählen (XY, YZ oder ZX), die den Kreis enthält
(Hauptebene): Ebene XY
WERT FÜR X EINGEBEN
Abb. I.25 Mittelpunkt einer Bohrung als Bezugspunkt
setzen
Abb. I.26
