44 I Benutzer-Anleitung
I – 5 Bearbeit
ungsmust
e
r
Funktionen für das Bohren
Beispiel: Lochkreis eingeben und ausführen. Siehe Abb. I.35 &
Abb. I.36.
Anzahl der Bohrungen: 4
Mittelpunkts-Koordinaten: X = 50 mm, Y = 50 mm
Lochkreis-Radius: 20 mm
Startwinkel: Winkel zwischen X-Achse und erster Bohrung: 30°
Bohrtiefe: Z = – 5 mm
1. Schritt: Daten eingeben
Betriebsart: RESTWEG
Softkey BEARBEITUNGSMUSTER drücken.
Softkey LOCHKREIS drücken.
Daten eingeben
Lochkreis-Typ eingeben (Vollkreis).
Mit ENT bestätigen.
Anzahl der Bohrungen eingeben (4).
Mit ENT bestätigen.
Funktion Softkey
Zurück zur vorhergehenden Bohrung
Nächste Bohrung manuell anfahren
Bohren beenden

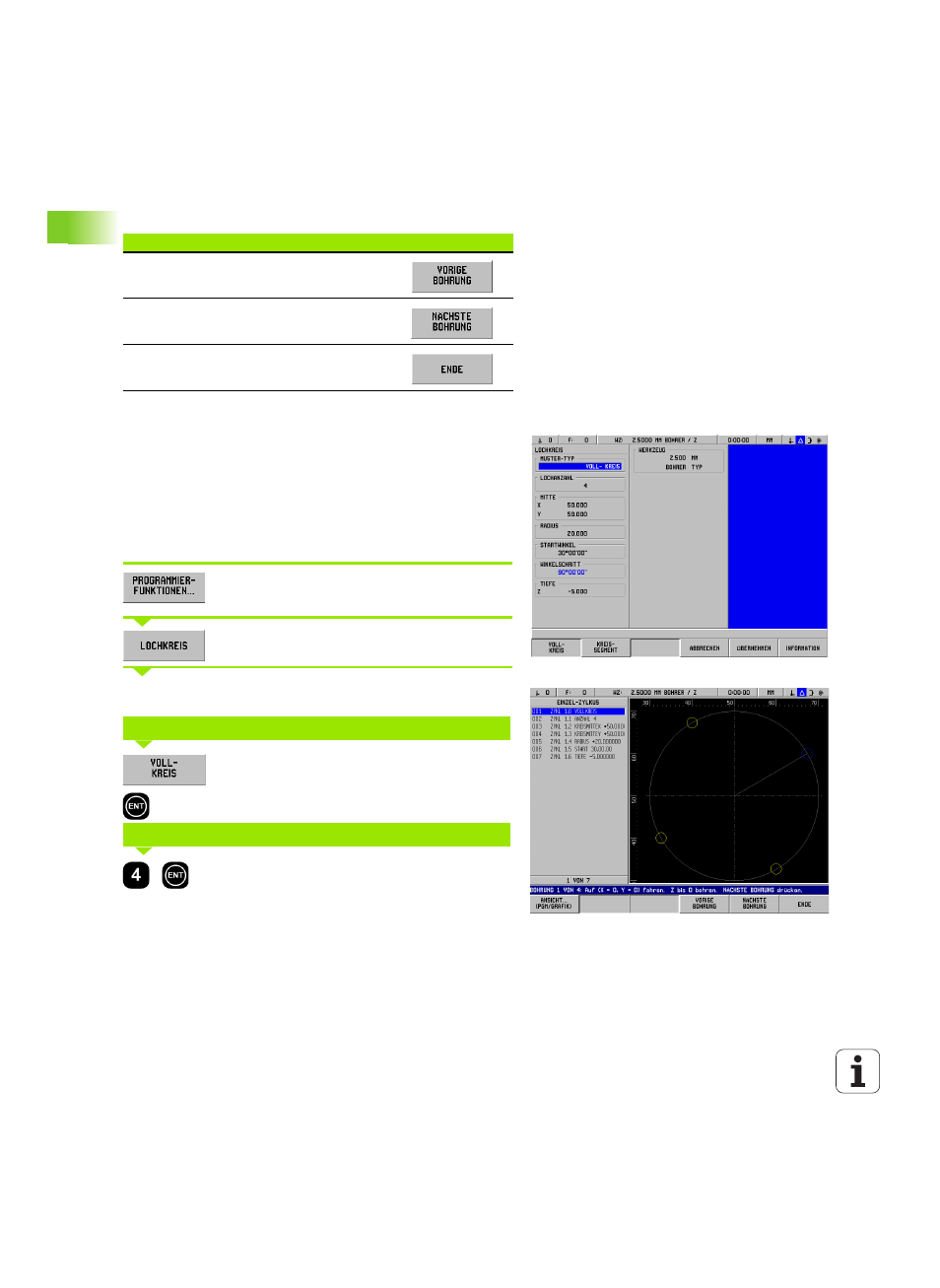

Abb. I.35 Die Eingabemaske LOCHKREIS
Abb. I.36 Lochkreis-Grafik
MUSTER-TYP
LOCHANZAHL
