124
II: Technische Information
II – 1 Montag
e und elektr
isc
her Ansc
hluss
Pin-Belegung des Kantentaster-Anschlusses (siehe Abb. II.5)
Alle anderen Pins: Nicht belegen!

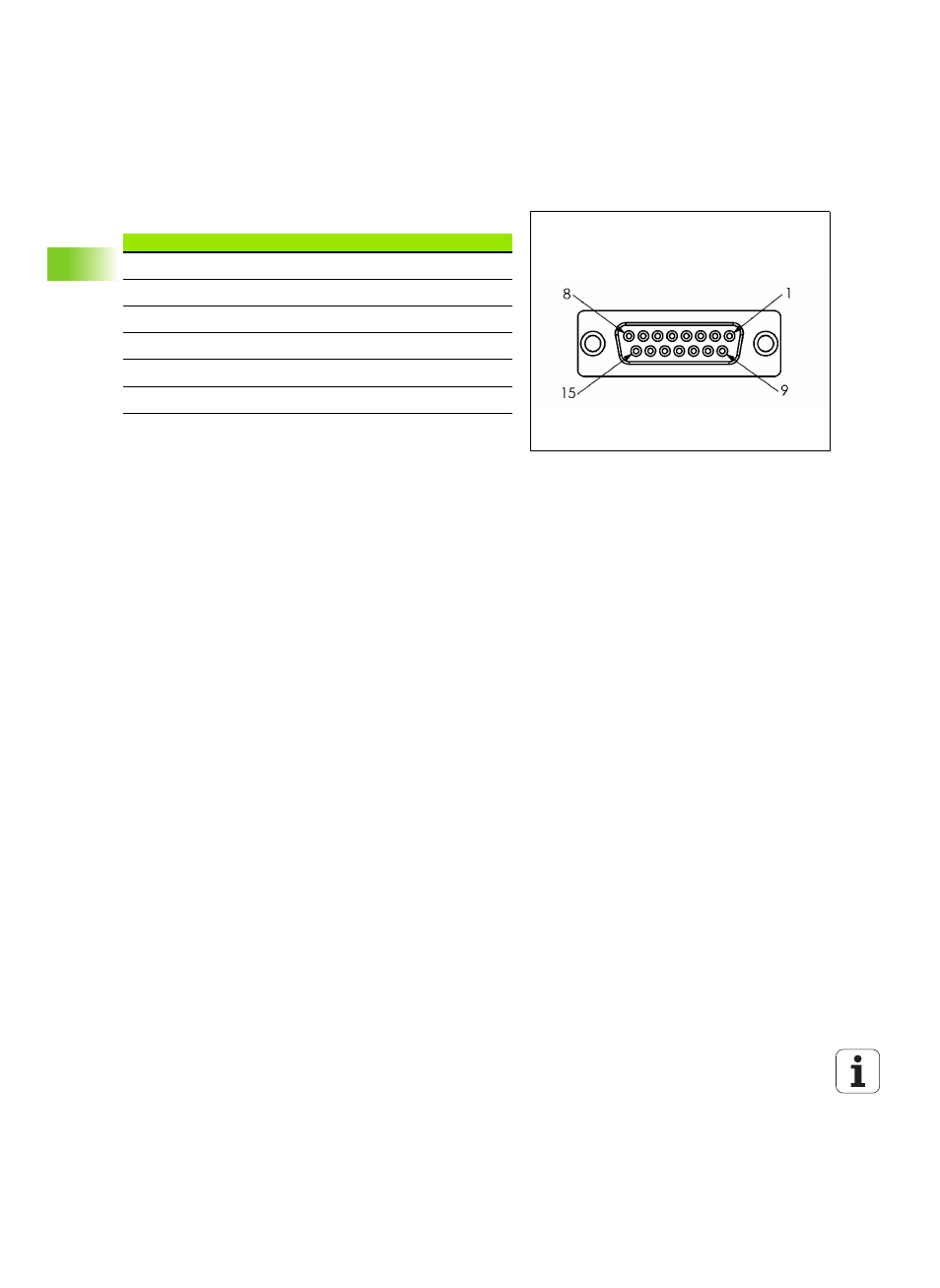

Abb. II.5 15-poliger Kantentaster-Anschluss
(Buchse) am POSITIP 880
Pin
Belegung
Typ
1
Innenschirm
2
Bereitschaft
KT 130
6
UP +5 V
KT 130
8
UP 0V
KT 130
13
Schaltsignal
KT 130
Gehäuse
Außenschirm
