POSITIP 880 69
I – 6 POSITIP 880 pr
ogr
ammier
en
Fase
Eine Fase ist ein winkliger Schnitt, der zwei in einem Programm
aufeinanderfolgende Sätze verbindet, die Gerade definieren. Der
POSITIP 880 berechnet die Position der Fase. Dabei ist es nicht
notwendig, dass die beiden Geraden sich schneiden oder berühren.
Wenn sie sich jedoch berühren, werden die beiden Längen für die
Fase aus den Schnittpunkten berechnet. Siehe Abb. I.55, in der eine
Fase grafisch dargestellt ist.
Eine Fase verbindet normalerweise in einem Programm den
vorhergehenden Satz mit dem nächsten Satz, so dass eine
durchgehende Kontur entsteht. Eine Fase kann aber auch benutzt
werden, um den vorhergehenden Satz mit dem ersten Satz einer
durchgehenden Kontur zu verbinden. Dadurch wird die Kontur
„geschlossen“.
Sich schneidende Gerade – Eine Fase können Sie zwischen zwei
sich schneidenden Geraden einfügen. Die beiden Sätze, mit denen die
Geraden definiert sind, folgen im Programm aufeinander. Siehe Abb.
I.54.
Eine Fase definieren Sie wie folgt:
8 Länge 1 und Länge 2; der Winkel wird nicht angegeben.
8 Länge 1 oder Länge 2 und Winkel.
Betriebsart: PROGRAMMIEREN
Softkey PROGRAMMIER-FUNKTIONEN drücken.
Softkey WEITERE zweimal drücken.
Softkey FASE drücken.
Die Felder STARTPUNKT und ENDPUNKT sind
schreibgeschützt. Der POSITIP 880 gibt die Einträge
in diese Felder der Eingabemaske FASE vor.
Wenn Sie eine Kontur mit einer Fase schließen
wollen, geben Sie den Radius der Fase ein und
drücken dann den Softkey KONTUR SCHLIEßEN.

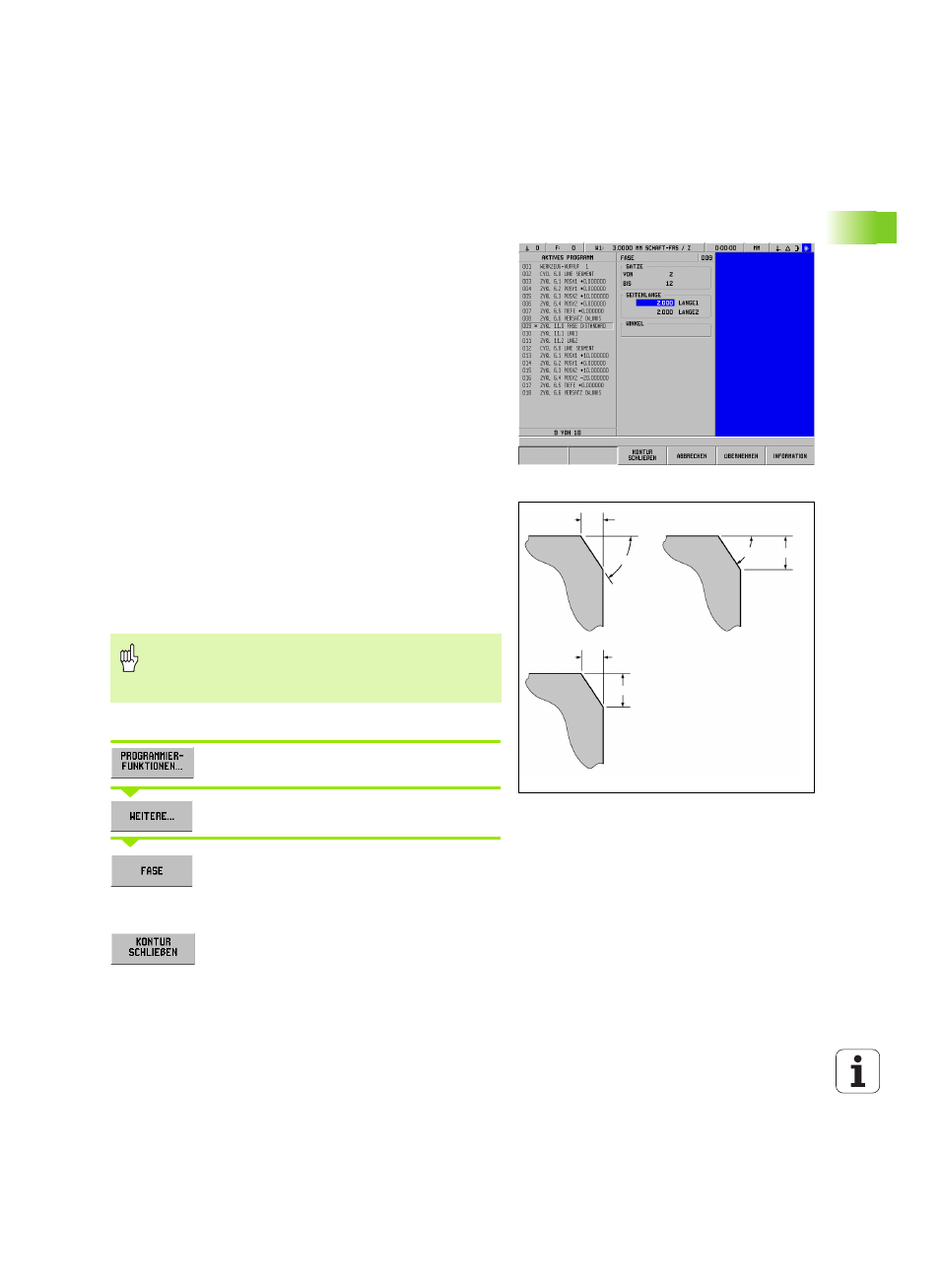

Abb. I.54 Eingabeparameter für eine Fase
Abb. I.55 Beispiel Fase
Länge 1
Länge 1
Winkel
Winkel
Gerade 1 Gerade 1
Gerade 1
Länge 2
Gerad
e
2
Gerad
e
2
Gerade 2
Länge 2
Wenn Sie eine Fase erstellen wollen, müssen sich die
Achslinien entweder bereits in einem Punkt schneiden
oder werden sich schneiden, wenn sie weitergeführt
würden.
