3-4 ArcGlide THC Betriebsanleitung
Bedienung
2

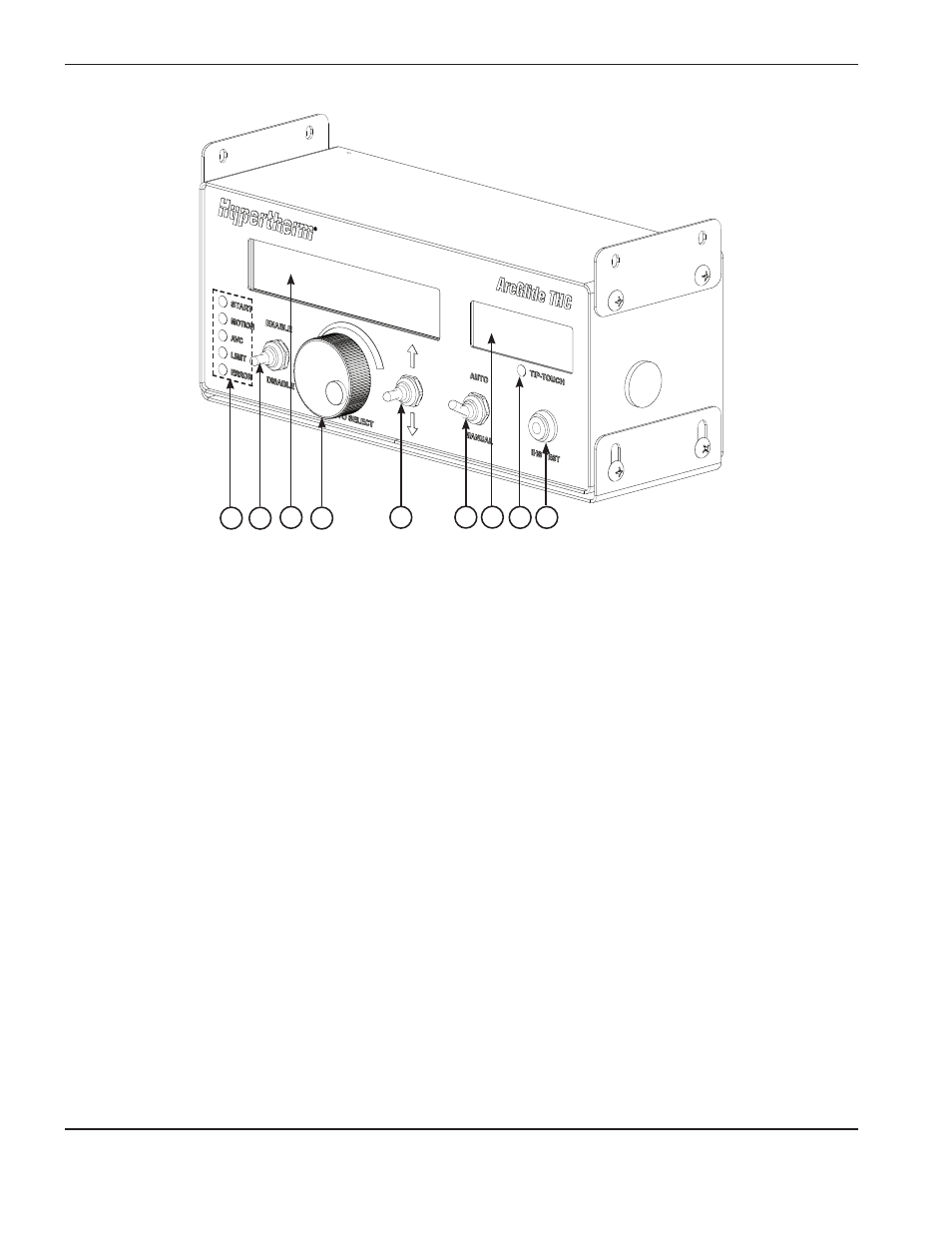

HMi
1 2 3 4 5 6 7 8 9
Teil Steuerelement Beschreibung
1 LEDs Diese LEDs zeigen den Status von Systemvorgängen.
2 Schalter zum Aktivieren und
Deaktivieren der Station
Drücken Sie diesen Schalter nach oben, um die Höhenverstellung für den Betrieb
zu aktivieren. Drücken Sie den Schalter nach unten, um die Höhenverstellung
vor der Wartung zu deaktivieren, um Verschleißteile auszuwechseln oder um die
Höhenverstellung auszuschalten (OFF). Bei HPR- und HPR XD-Anlagen, bei
denen Fern-Ein an der Plasmaschnittstelle installiert ist, kann mit diesem Schalter
die Plasmaanlage ein- (ON) oder ausgeschaltet (OFF) werden.
3 Parameterfenster Hier werden Konfigurations- und Betriebsparameter, Fehler- und
Statusmeldungen angezeigt. Wenn im System keine CNC mit Hypernet
verbunden ist, kann der Bediener zudem Änderungen an den Parameterwerten
vornehmen.
4 Dreh- und Auswahlschalter Ermöglicht dem Benutzer, Werte für Parameter im Parameterfenster
auszuwählen, festzulegen und anzuzeigen. Drehen Sie den Schalter,
um zu navigieren, und drücken Sie ihn, um eine Auswahl vorzunehmen.
5 Schalter für das Anheben und
Absenken der Höhenverstellung
Drücken Sie diesen Schalter nach oben oder unten, um den Brenner
anzuheben oder abzusenken.
6 Auswahlschalter für den
automatischen oder manuelle
Modus
Drücken Sie diesen Schalter nach oben oder unten, um den automatischen
oder manuellen Modus auszuwählen.
7 Fenster für die Lichtbogen-
Spannung
In diesem Fenster wird die tatsächliche Lichtbogen-Spannung oder Aus
(OFF) angezeigt, wenn die Höhenverstellung deaktiviert ist.
8 LED für Düsenkontakt Diese LED leuchtet, wenn der Brenner ohmschen Kontakt mit dem
Werkstück hat.
9 Schalter für IHS-Test Drücken Sie diesen Schalter, um die Funktion der Anfangshöhenabtastung
der Höhenverstellung zu testen. Mit jedem weiteren Drücken wechselt der
Brenner zwischen der Übertragungs- und Einfahrposition.
