2-20
ArcGlide THC
Betriebsanleitung

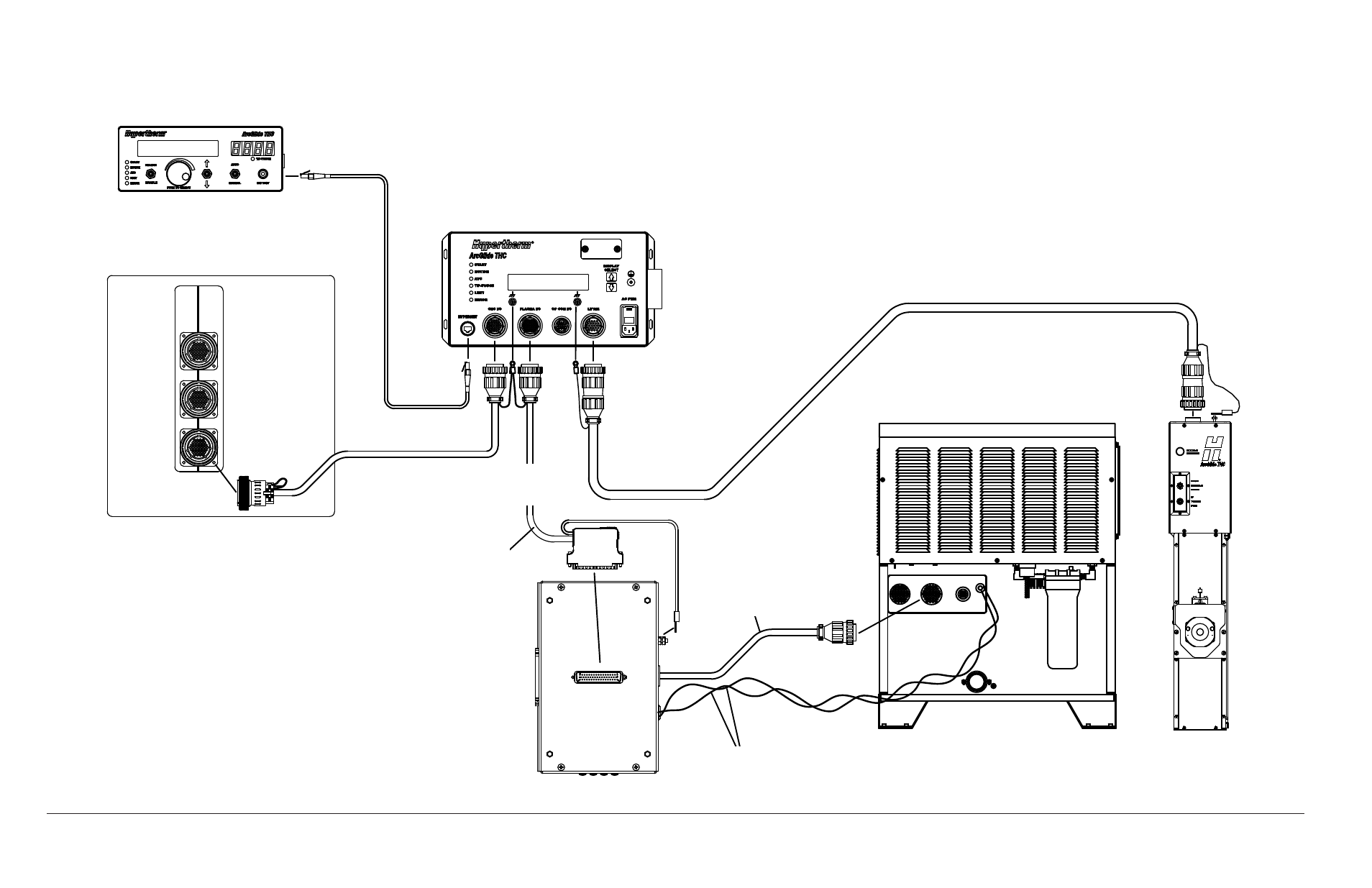

ArcGlide-Brennerhöhensteuerung mit diskreten Verbindungen zu einer Picopath-CNC und MAX200, HT2000 oder HT2000 LHF-Plasmaanlage
MACHINE
1X6
Schnittstellenkabel der
Höhenverstellung
ArcGlide-Steuermodul
Adresse auf 1 gestellt
ArcGlide-HMI
Adresse auf 1 gestellt
CNC mit Picopath-Schnittstelle
E/A-Kabel Plasmaschnittstelle
CNC-E/A-
Kabel
Abgeschirmtes
Ethernetkabel
ArcGlide-
Höhenverstellung
Zur Plasmaanlage
~0,9 mm² paarweise verdrilltes Kabel, Nennspannung 600 V oder höher
Plasmaschnittstelle (090052)
1x6-Maschinenschnittstellenkabel
Achsen 3,4
Achsen 1,2
E/A
MAX200
2
