Seite 183
ArcGlide THC
Betriebsanleitung
4-55
Wartung
LEDs*
nummer
Farbe
Signal
D1
Grün
Plasma ein
D2
Grün
Plasmastart
D3
Grün
Lichtbogenübertragung
D4
Grün
Brennerhöhensteuerung ein
Diskrete Plasmaschnittstelle (228576)

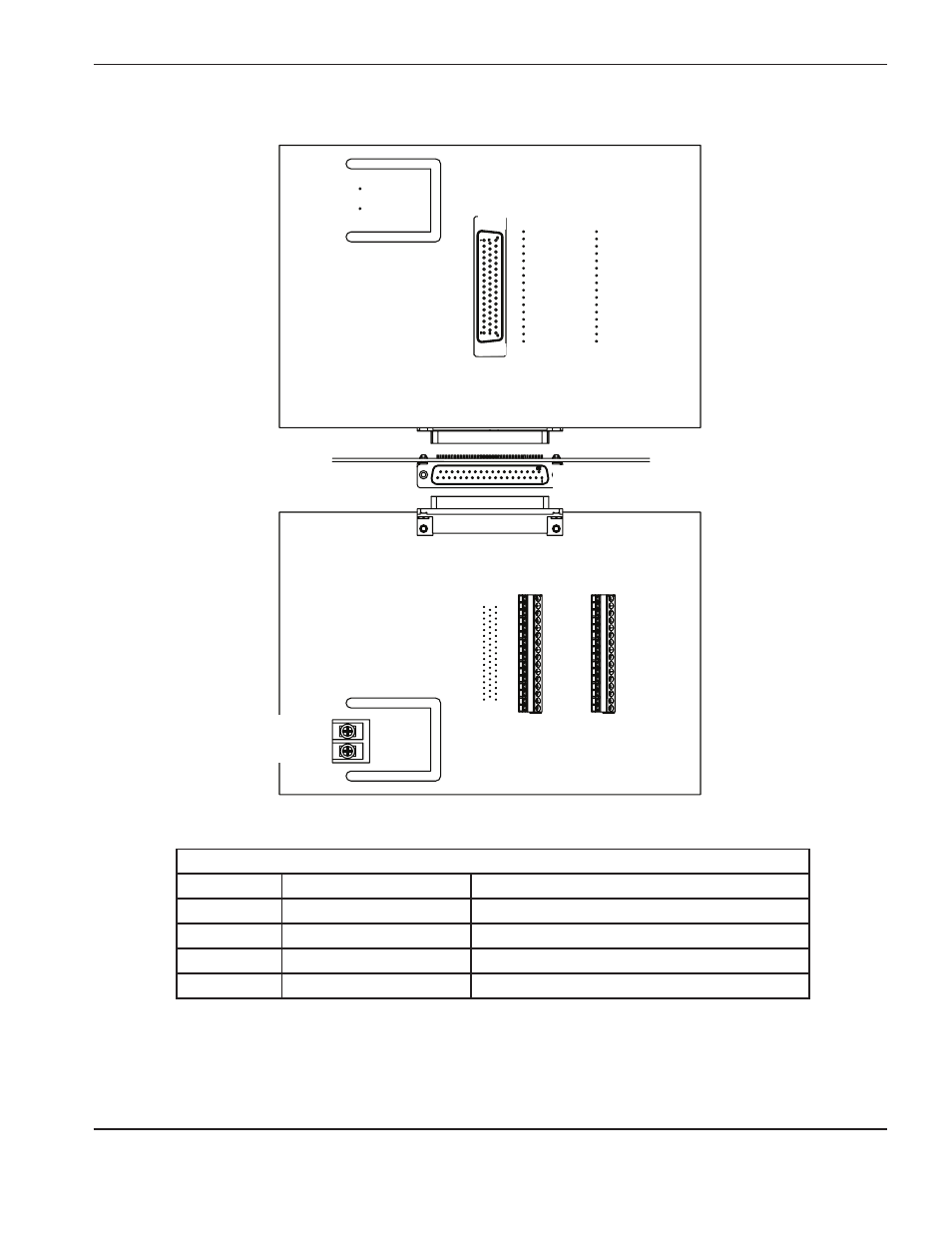

Baukarte der diskreten Plasmaschnittstelle
J1 HPr-Schnittstelle
J2
Kontaktschließ-
eingänge zur
Brennerhöhen-
steuerung
J3
Kontaktschließ-
ausgänge von der
Brennerhöhen-
steuerung
J5 Diskretes Kabel der
Brennerhöhensteuerung
J4
Lichtbogen-
Spannung
1 18 34
17 33 50
Elektrode –
Werkstück +
* Wenn die Schnittstelle der Brennerhöhensteuerung mit potenzialfreien Kontakten konfiguriert ist, wird der
Betrieb der LEDs auf der diskreten Plasmaschnittstelle umgekehrt, und die LEDs schalten sich aus (OFF),
wenn der Eingang aktiv ist. Weitere Information zur Position dieses Schalters finden Sie unter Prozessor der
Brennerhöhensteuerung (228578) weiter vorn in diesem Kapitel.
20
1
1
16
16
1
