ArcGlide THC
Betriebsanleitung
2-7
INSTALLATION

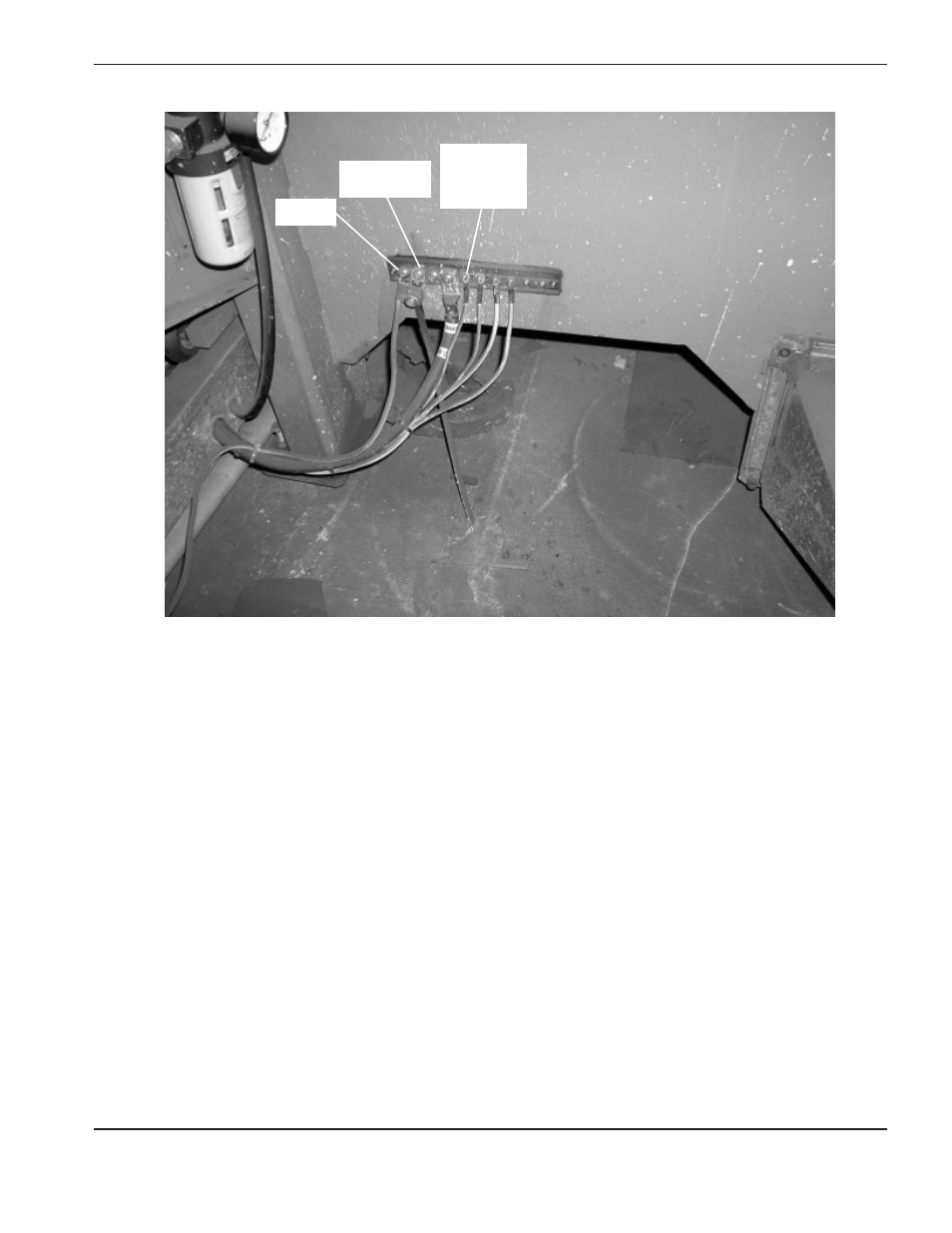

Beispiel für einen ordnungsgemäßen Schneidtisch-Erdungsbus.
Die Abbildung oben zeigt den Anschluss vom Portal-Erdungsbus, den Anschluss vom Erdungsstab, das positive Kabel
der Plasmaanlage, die RHF-Konsole*, das CNC-Gehäuse, die Brennerhalterung und das Chassis der Plasmaanlage.
* Gilt für Systeme, die eine RHF-Konsole verwenden.
Portal
Erdungsstab
Kabel der
Plasmaanlage
(+)
