2-32
ArcGlide THC
Betriebsanleitung
INSTALLATION

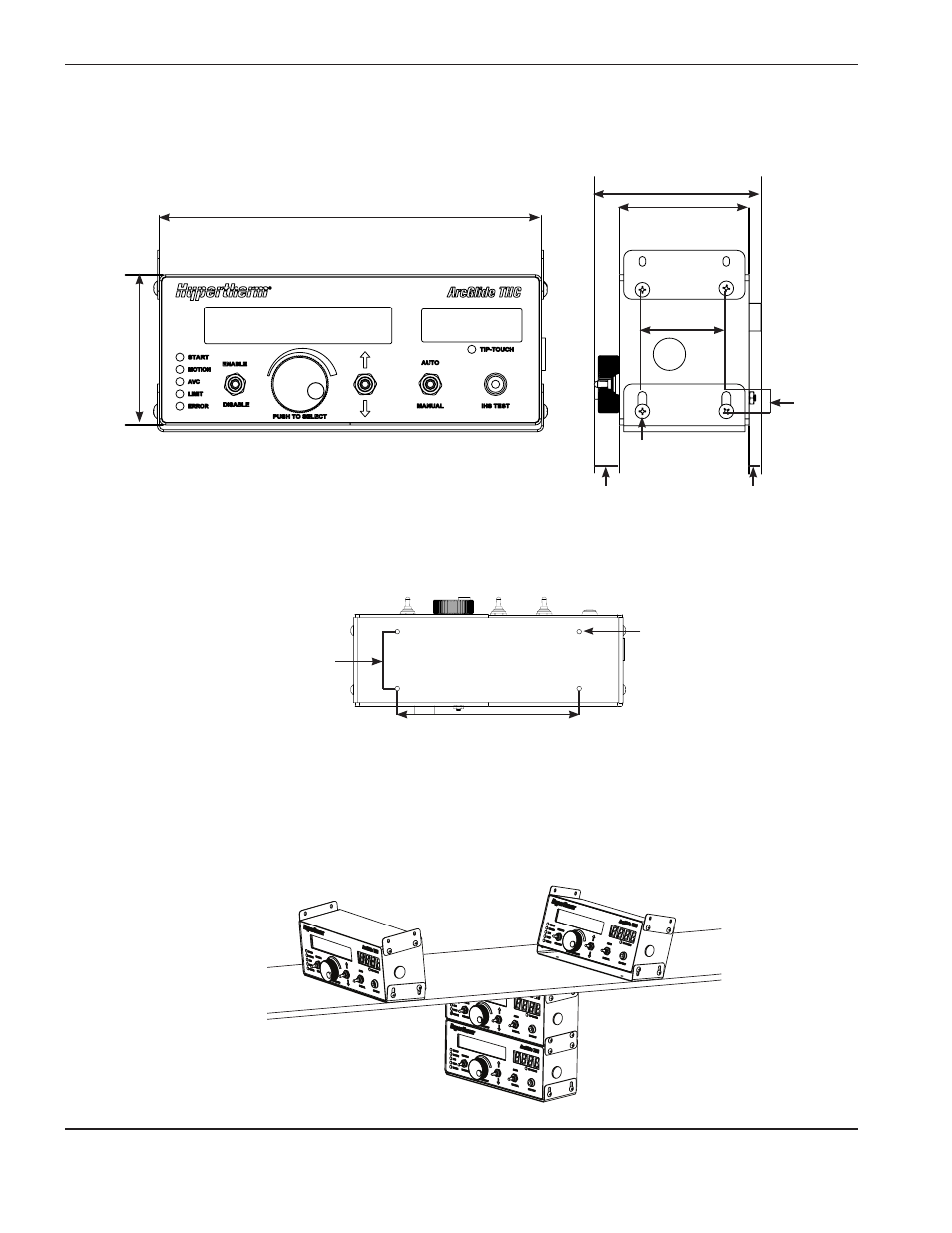

Installieren der optionalen HMI
Die Montagehalterungen oben und unten an der HMI ermöglichen Ihnen, sie einzeln oder gestapelt, unter oder auf einem
anderen Gerät, gerade oder geneigt zu installieren.
101,60 mm
130,58 mm
19,43 mm
9,55 mm
20 mm
298 mm
117,60 mm
65,00 mm
10-32 x 9,52 mm
Kreuzschlitzschraube
63,50 mm
203,20 mm
HMI auf einer Oberfläche
montiert und nach unten geneigt.
Zwei HMIs gestapelt
und gerade unter einer
Oberfläche montiert.
HMI auf einer Oberfläche montiert
und nach oben geneigt.
Montageabmessungen der HMI
Vorderseite des HMI-Moduls
Rechte Seite der HMI
5 mm Durchmesser
