ArcGlide THC
Betriebsanleitung
2-37
INSTALLATION

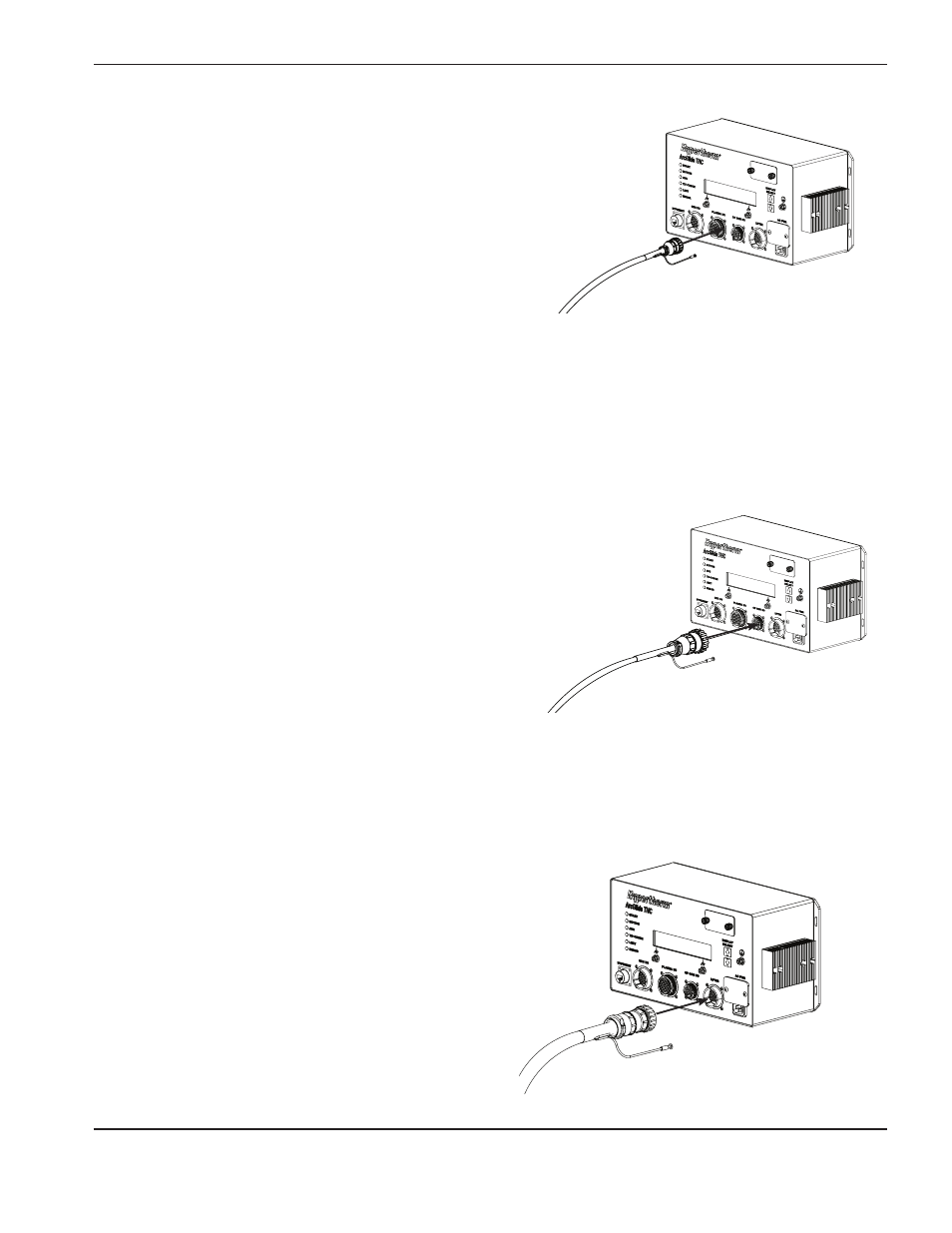

5. Schließen Sie die ArcGlide-Höhenverstellung unter
Verwendung der Anweisungen unter Installieren der
Höhenverstellung in diesem Kapitel an das Steuermodul an.
4. Wenn Ihre Konfiguration eine optionale, angepasste
Bedienerkonsole enthält, schließen Sie diese an das
Steuermodul an:
a. Schließen Sie das Ende des E/A-Kabels der Bedienerkonsole
mit dem grünen Band am E/A-Anschluss der Bedienerkonsole
auf der Vorderseite des Steuermoduls an.
b. Schließen Sie das andere Ende des Kabels am
entsprechenden Anschluss an der angepassten
Bedienerkonsole an.
Weitere Informationen hierzu finden Sie in der Beschreibung des
E/A-Kabels der Bedienerkonsole weiter hinten in diesem Kapitel.
3. Schließen Sie das Plasmasystem am Steuermodul an:
a. Schließen Sie das Ende des E/A-Kabels der
Plasmaschnittstelle mit dem blauen Band am Plasma-E/A-
Anschluss auf der Vorderseite des Steuermoduls an.
b. Schließen Sie das andere Ende des Kabels am
Plasma-E/A-Anschluss (J5) auf der Steuerbaukarte
der Plasmaschnittstelle der Plasmaanlage an.
Weitere Informationen hierzu finden Sie in der Beschreibung
des Plasma-E/A-Kabels weiter hinten in diesem Kapitel.
Diskrete Verbindung zur
Plasmaanlage
Diskrete Verbindung
zur Bedienerkonsole
Diskrete Verbindung zur Höhenverstellung
