ArcGlide THC
Betriebsanleitung
3-9
Bedienung

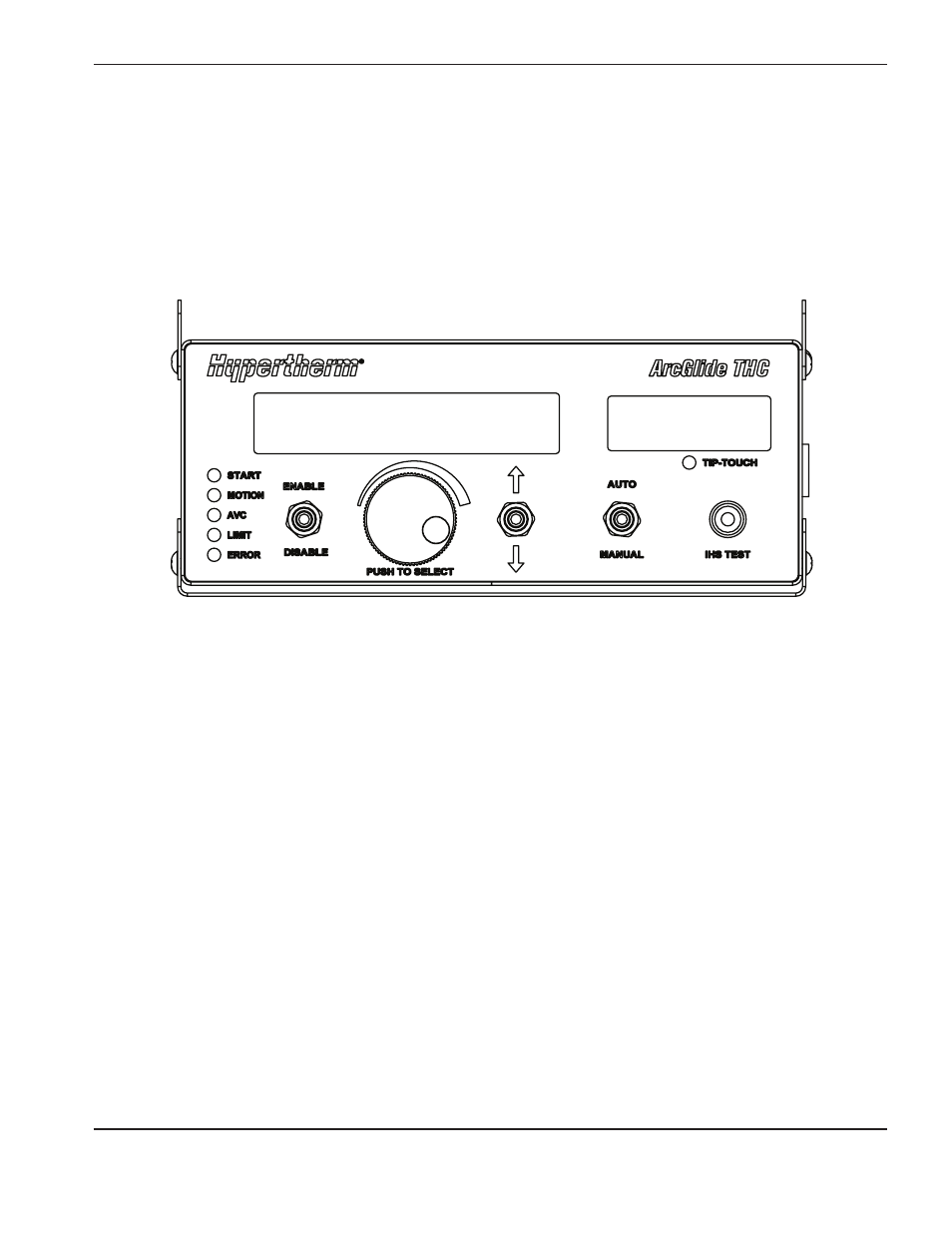

Betrieb der HMi
Wenn in Ihrer Plasmaschneidanlage keine CNC mit Hypernet verbunden ist, ist die HMI erforderlich, damit ein Bediener
die ArcGlide-Brennerhöhensteuerung steuern kann. Auf der HMI kann der Bediener Parameter festlegen, Fehler- und
Diagnosemeldungen lesen und die Position des Brenners manuell steuern.
Wenn in Ihrem System eine CNC mit Hypernet verbunden ist, erfolgen die meisten Steuer- und Diagnoseaktivitäten auf
der CNC. In diesem Fall ist die HMI optional und kann zum Anzeigen von Meldungen und Status verwendet werden.
AUTO
IDLE PARK
ERROR
SET VOLTS
133,5 v
CUT HEIGHT
3,30 mm
Im Fenster mit den HMI-Parametern werden vier Gruppen mit Informationen angezeigt:
• Die Hauptanzeige enthält die eigentlichen Informationen zur ArcGlide.
• Die Anzeige für die Konfigurationsparameter enthält Informationen zur Prozesskonfiguration der ArcGlide.
• In der Diagnoseanzeige werden die letzten Fehlermeldungen und der Steuerstatus des Systems angezeigt.
• Die Installationsanzeige bietet Zugriff auf die Spezifikationen der Höhenverstellungshardware und die Werte
der Parameter, die vom Steuermodul verwendet werden.
Auf dem Bildschirm werden jeweils vier Zeilen angezeigt. Mit dem großen Drehschalter unterhalb des Parameterfensters
können Sie in den einzelnen Anzeigen nach oben und unten navigieren.
So ändern Sie den Wert eines Parameters:
1. Verwenden Sie den Auswahlschalter, um zum gewünschten Parameter zu navigieren, und markieren Sie ihn.
2. Drücken Sie den Schalter, um den Parameter auszuwählen.
3. Drehen Sie den Schalter, um durch die Werteoptionen zu navigieren.
4. Drücken Sie den Schalter, wenn Sie die gewünschte Option ausgewählt haben.
Anmerkung: Wenn Sie innerhalb von fünf Sekunden keinen Wert auswählen, kehrt der Wert wieder zum
ursprünglichen Eintrag zurück.
Die Informationen in den Anzeigen werden in den folgenden Abschnitten beschrieben.
Weitere Informationen zu den LEDs, Schaltern und anderen Bedienelementen finden Sie im Kapitel Spezifikationen.
