ArcGlide THC
Betriebsanleitung
2-41
INSTALLATION
2

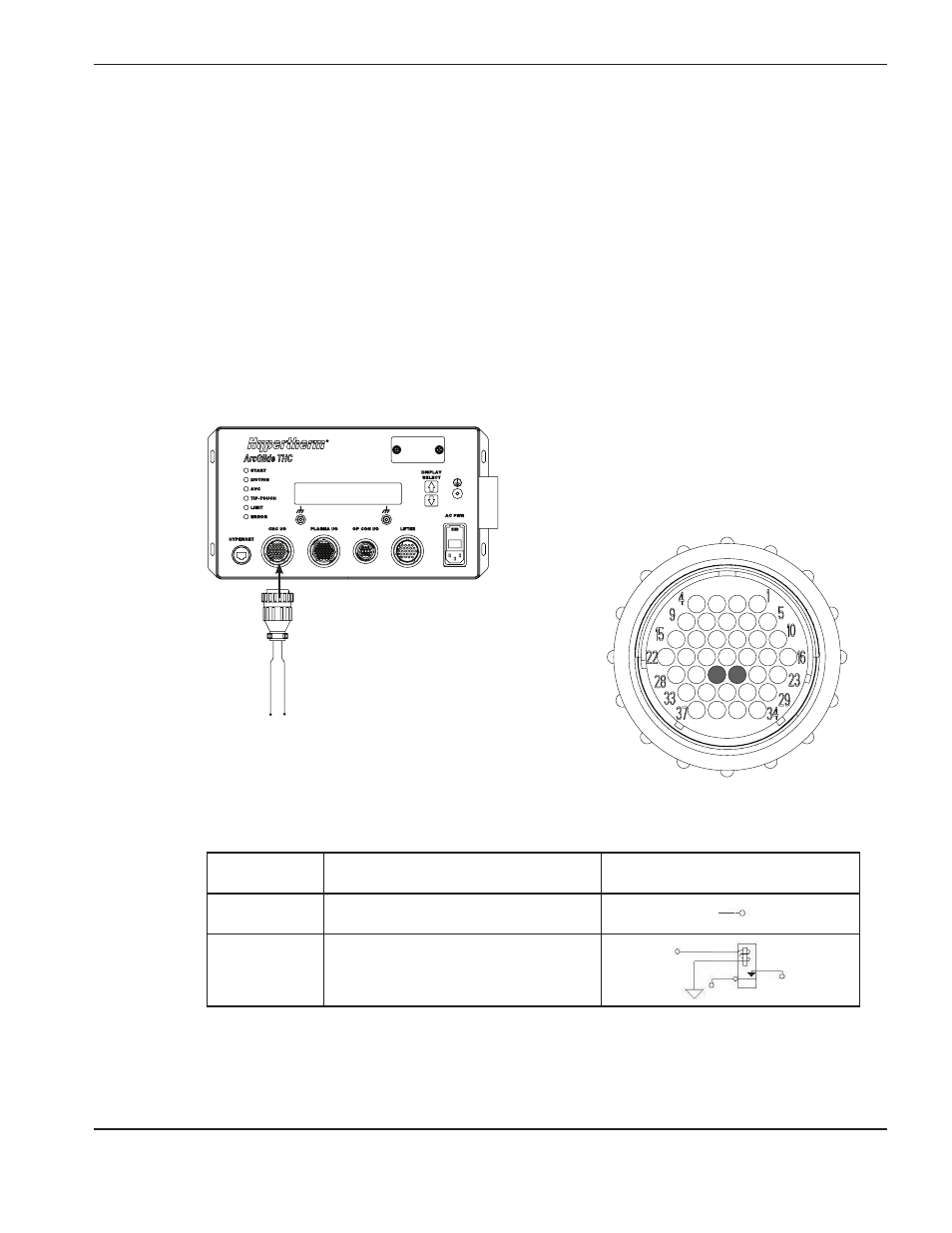

CNC-Verriegelungssatz für ArcGlide-Motorsteuerung (228594)
Als Teil des Bewegungssteuerungssystems ist die ArcGlide mit einer Verriegelung zum Aktivieren und Deaktivieren
der Bewegung auf der Z-Achse ausgestattet. Diese Verriegelung muss ordnungsgemäß und entsprechend den
jeweiligen nationalen und lokalen Vorschriften verdrahtet werden, um ein schnelles Stoppen der Bewegung zu
ermöglichen.
Die Verriegelung muss geschlossen sein (Stifte 25 und 26), um die Bewegung der ArcGlide auf der Z-Achse
zu ermöglichen.
Der Verriegelungssatz besteht aus Stecker, Gehäuse und Stiften, die zum Zusammenbau der Verriegelung
erforderlich sind.
Stiftnummer Signalname
Schaltkreis
25
Verriegelung Eingang +
26
Verriegelung Eingang
–
_
+24 V
