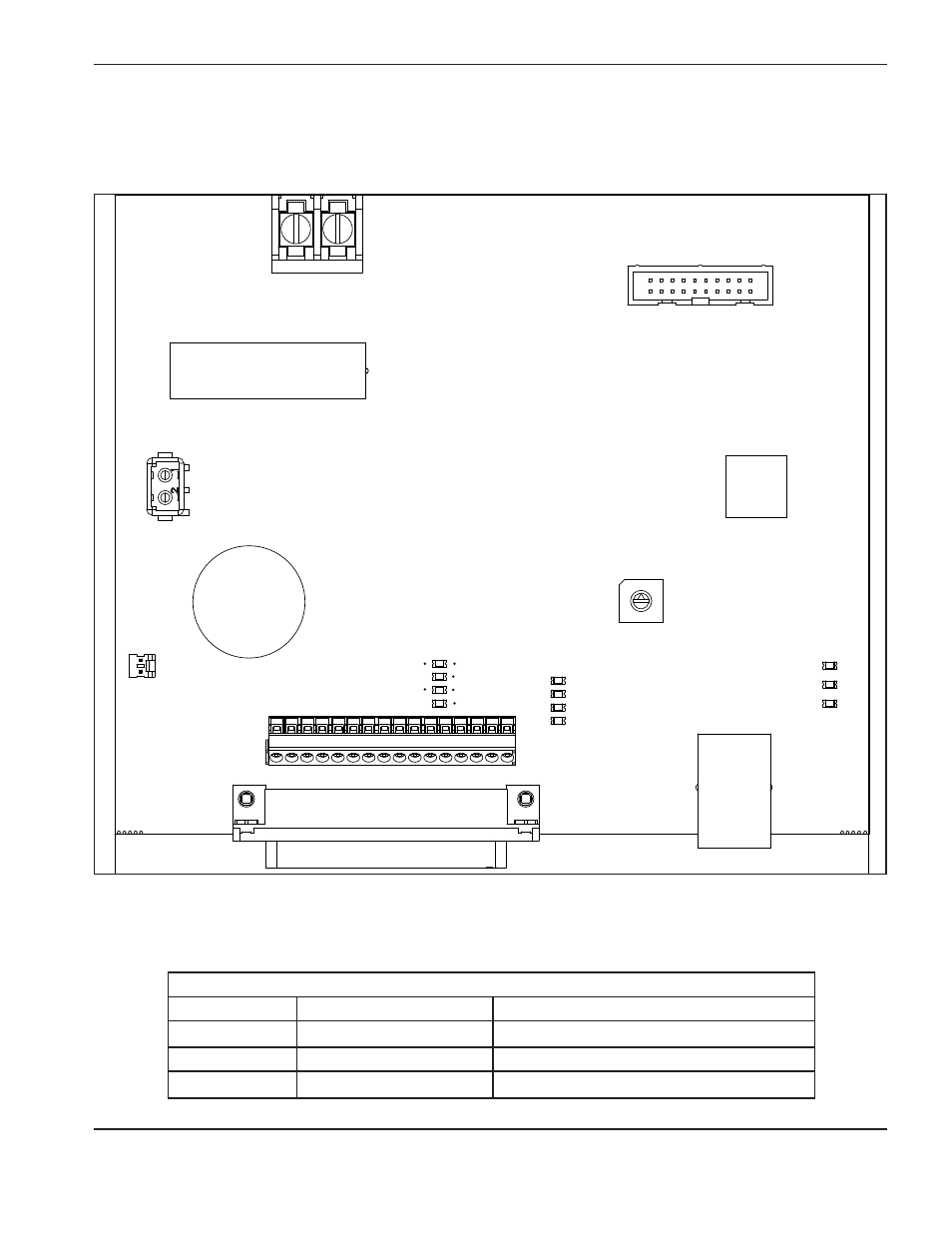

Schnittstelle der Höhenverstellung (141161)
J5 CnC-
Schnittstelle
J3
J1
Hypernet
24 VaC
Eingang
J7
J6
Fern
EIn/auS ausgang
J4
J2
SW1
Einheitenadresse
(+)
W
erkstüc
k
Elektrode
(-)
Schließen Sie Stift 1 und 2 an Position
1 und 3 an reihenklemme 2 der
Plasmaversorgung an.
Anmerkung: In einer Hypernet-Konfiguration muss der Schalter für die Einheitenadresse (SW1) auf der
Hypernet-Schnittstellenkarte dieselbe Adresse wie der Schalter für die Einheitenadresse auf
der HMI-Prozessorbaukarte und der Prozessorbaukarte der Brennerhöhensteuerung haben.
Die Standardeinstellung ist 1.
1
2
Verbinden Sie die anschlüsse für die Lichtbogen-Spannung mit
der E/a-Baukarte der HPr-Plasmaanlage.
LED1
LED2
LED3
LEDs
Leuchtdiode
Farbe
Signal
1
Rot
Fehler in der Plasmaanlage
2
Rot, langsam blinkend
HPR-Hypernet ist bereit
3
Rot, schnell blinkend
Serielle Übertragung
