ArcGlide THC Betriebsanleitung 4-43
Wartung
arcglide-Baukarten
HMI-Prozessor (228581)
testpunkte
nummer Signal
TP10 +2,5 VDC
TP33 +3,3 VDC
TP37 +5 VDC
TP38 Masseanschluss

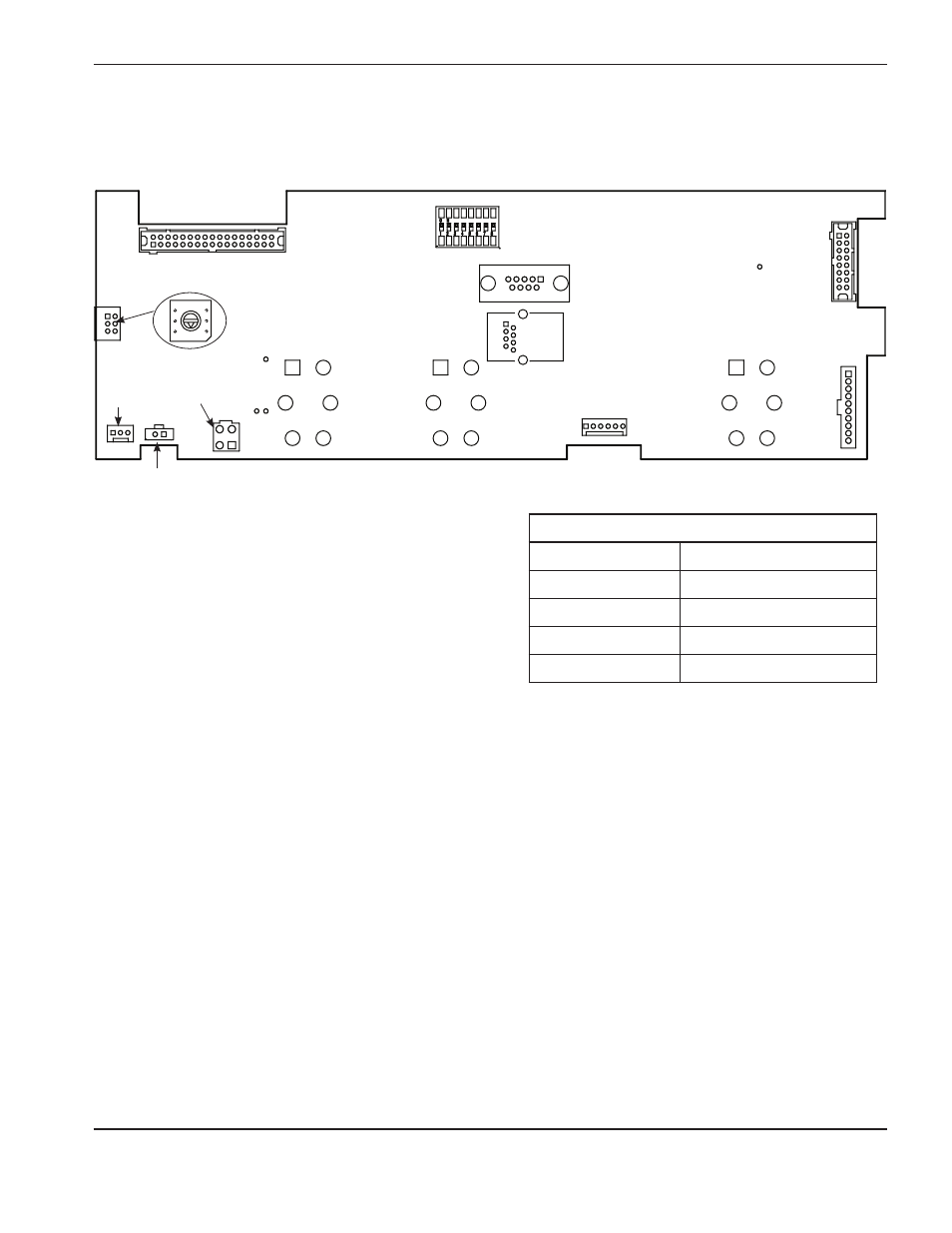

HMI-Prozessorbaukarte
J3 Flachbandkabel für
anzeige
J7 rJ45
Standardeinstellung = 1
J4 LCD-
anzeigemodul
J8 LEDs auf der
Vorderseite
J11 Eingang Drehcodierer
J12
netzeingang
J10
Schalter für IHS-test
J9
anzeige-
Hintergrund-
beleuchtung
SW6 Schalter für Einheitenadresse,
Standardeinstellung = 1
SW2
UNIT ADDRESS
Anmerkung: In einer Hypernet-Konfiguration muss
der Schalter für die Einheitenadresse
(SW6) auf der HMI-Prozessorbaukarte
dieselbe Adresse wie der Schalter für die
Einheitenadresse auf der Prozessorbaukarte
der Brennerhöhensteuerung und der
Hypernet-Schnittstellenbaukarte haben.
Die Standardeinstellung ist 1.
tP10
tP10
tP38
tP37
1
1
1
1
1
1
1
1
1
