ArcGlide THC
Betriebsanleitung
2-17

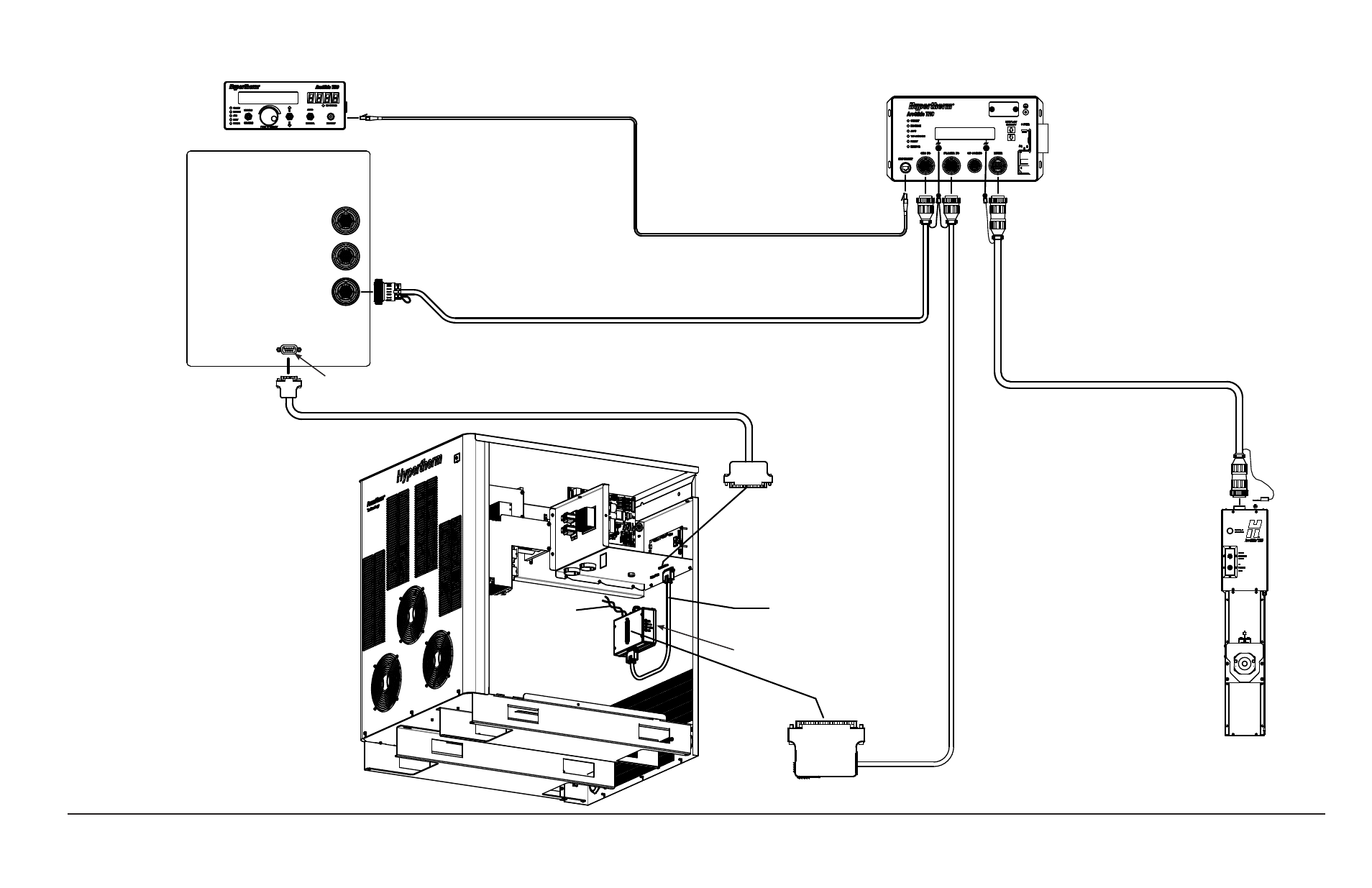

ArcGlide-Brennerhöhensteuerung mit diskreter Verbindung zu einer generischen CNC und HPR400XD
Abgeschirmtes Ethernetkabel
ArcGlide-Steuermodul
Adresse 1
ArcGlide-HMI Adresse 1
Zum RS-422-Anschluss der CNC, nach
Bedarf abschließen
CNC-E/A-Kabel
Plasmaschnittstellenkabel
Schnittstellenkabel der
Höhenverstellung
ArcGlide-
Höhenverstellung
DB50-
Stecker
Kabel 223192 ohne serielle
Verbindung (mit rotem
Wärmeschrumpfschlauch)
Drähte zur
Abtastung der
Lichtbogen-
Spannung
Plasmaschnittstelle (090052)
DB37-Buchse
Achsen 3,4
Achsen 1,2
E/A
Generische CNC
mit serieller
Kommunikation
Serieller RS-422-Anschluss
Vom OEM geliefertes Kabel
2
