ArcGlide THC Betriebsanleitung 4-61
Wartung
J8 Schalter zum aktivieren/Deaktivieren
J7 Laserzeiger
J4 abschaltdose
J3 Schalter obere Endlage
J1 Schalter untere Endlage

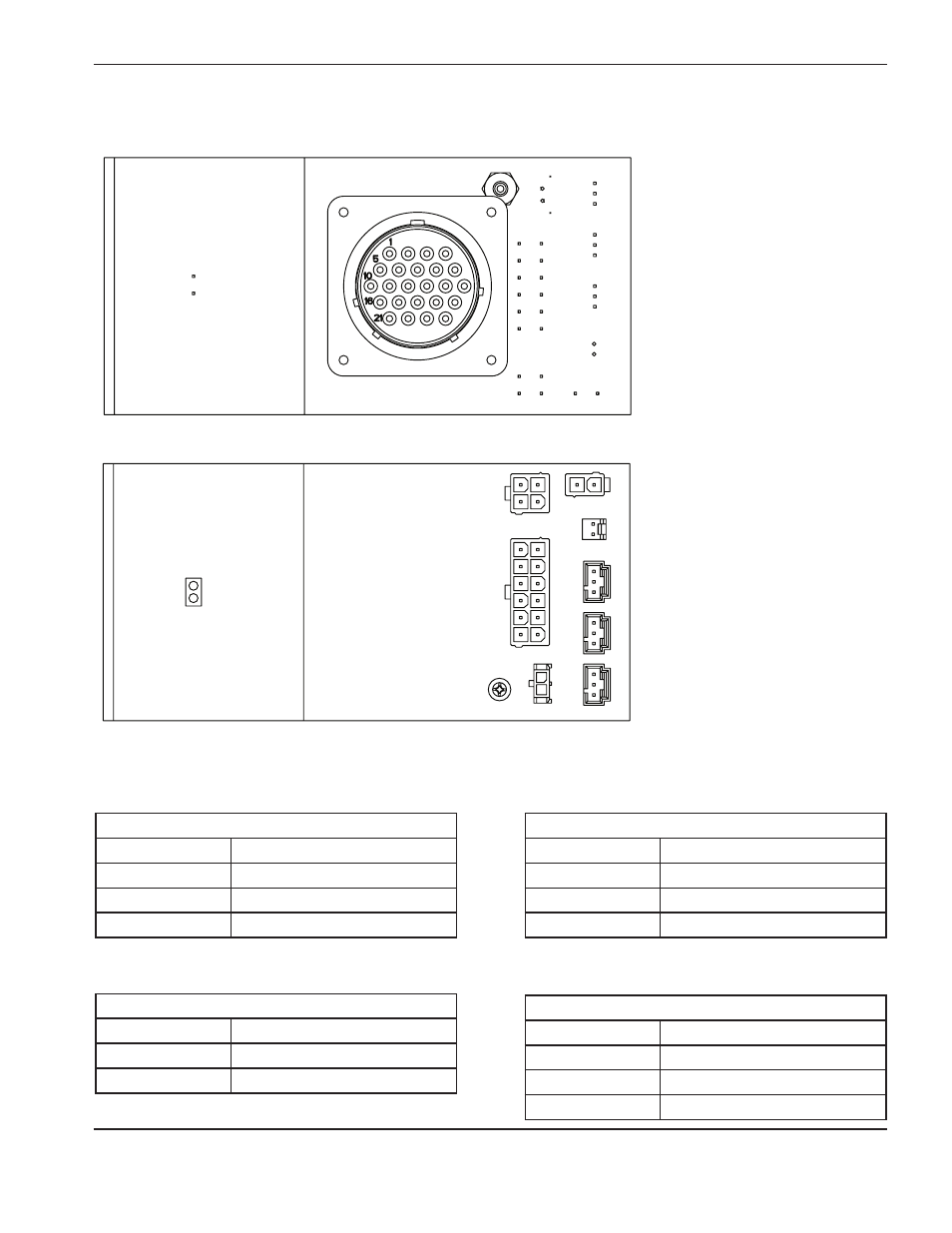

Schnittstelle der Höhenverstellung (228580)
Schnittstellenbaukarte der Höhenverstellung
J1 Schalter obere Endlage
Stiftnummer Signal
1 +12 VDC
2 Schalter obere Endlage
3 Gemeinsam
J2 LED für Station aktiv
Stiftnummer Signal
1 +5 VDC
2 Gemeinsam
J3 Schalter untere Endlage
Stiftnummer Signal
1 +12 VDC
2 Schalter untere Endlage
3 Gemeinsam
J4 abschaltdose
Stiftnummer Signal
1 +12 VDC
2 Abschaltdose
3 Gemeinsam
J10
Schnittstelle der Höhenverstellung
J6
Codierer für Motorbremse
J9
Schalter für das anheben/
absenken
J2 LED
J5 Brennerspitze
1
1
1
1
1
1
1
1
1
unterseite der Schnittstelle
Oberseite der Schnittstelle
