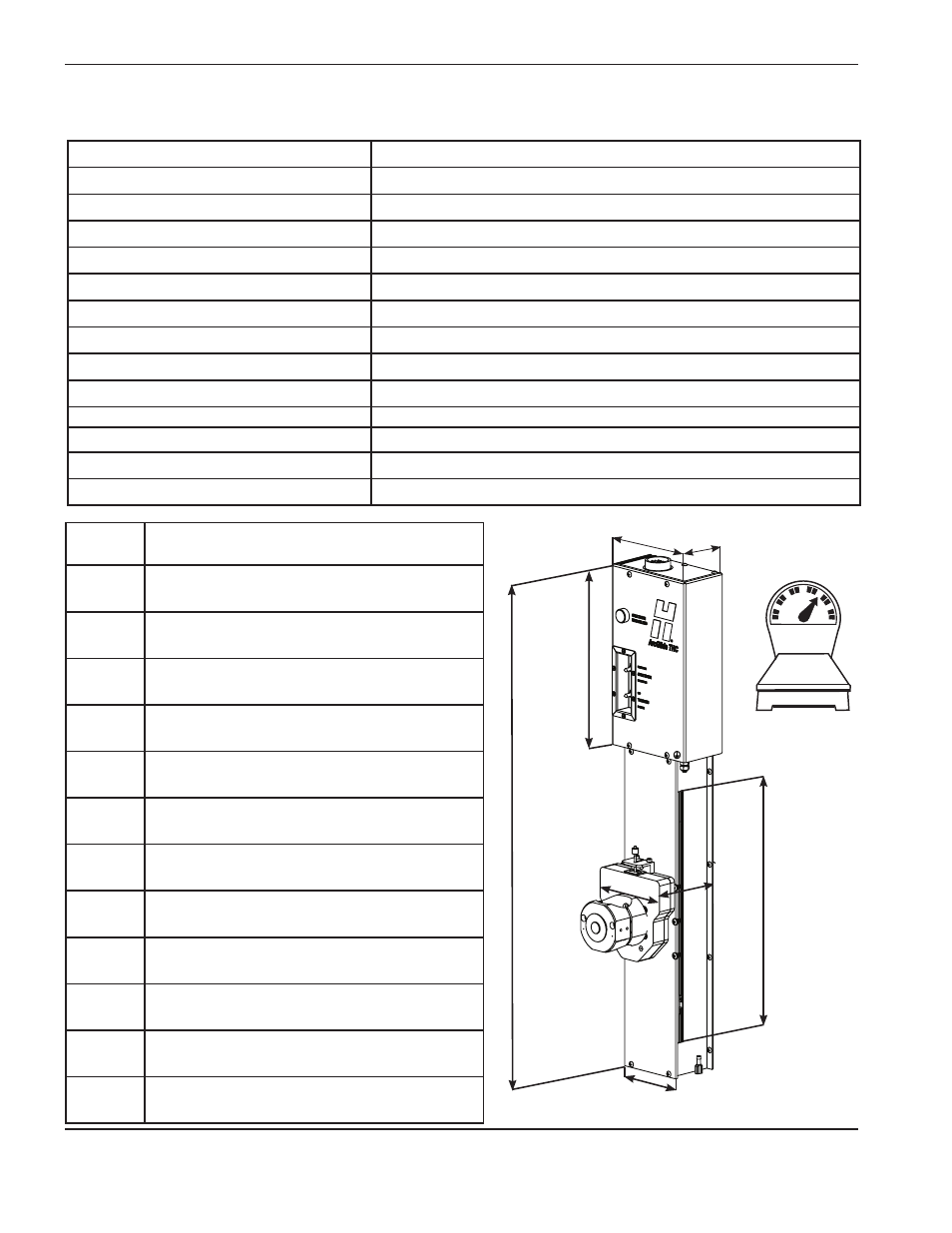

1-6 ArcGlide THC Betriebsanleitung
SpezifiKationen
2
Höhenverstellung (090053)
Betriebsgenehmigungen CE
Motor 70 VDC, 3 A
Endschalter +24 VDC
Motor Permanentmagnet
Motorantrieb PWM-Servoverstärker
Höhenverstellungsrückkopplung Inkrementeller Codierer
Endschalter für die Höhenverstellung Schalter obere Endlage und Schalter untere Endlage
Steuerungsschalter für die Höhenverstellung Schalter für das manuelle Anheben/Absenken und Deaktivieren der Station
Maximale Geschwindigkeit Z-Achse 1520 cm/min
Maximaler Hub Z-Achse 239 mm
Abschaltdose +24 VDC
Motorbremse +24 VDC
Laserzeiger (Klasse 3B) +5 VDC, maximale Leistung: 500 mW, Wellenlänge: 400–695 nm
Hebekapazität 11,3 kg
Höhenverstellung
78,7 mm
151,0 mm
268,1 mm
743,2 mm
127,0 mm
85,5 mm
11,11 kg
238,8 mm
50,8 mm
teile-
nummer
optionen für Brennermontage
und abschaltdose
090082 51-mm-Halterung, magnetischer
Abschaltmechanismus, 11 kg
090083 51-mm-Halterung, pneumatischer
Abschaltmechanismus
090084 44-mm-Halterung, pneumatischer
Abschaltmechanismus
090085 35-mm-Halterung, pneumatischer
Abschaltmechanismus
090086 44-mm-Halterung, magnetischer
Abschaltmechanismus, 11 kg
090087 35-mm-Halterung, magnetischer
Abschaltmechanismus, 11 kg
090088 51-mm-Halterung, magnetischer
Abschaltmechanismus, 4,5 kg
090089 44-mm-Halterung, magnetischer
Abschaltmechanismus, 4,5 kg
090090 35-mm-Halterung, magnetischer
Abschaltmechanismus, 4,5 kg
090091 Pneumatischer Abschaltmechanismus
090092 Magnetischer Abschaltmechanismus, 4,5 kg
090093 Magnetischer Abschaltmechanismus, 11 kg
