ArcGlide THC Betriebsanleitung 2-35
INSTALLATION

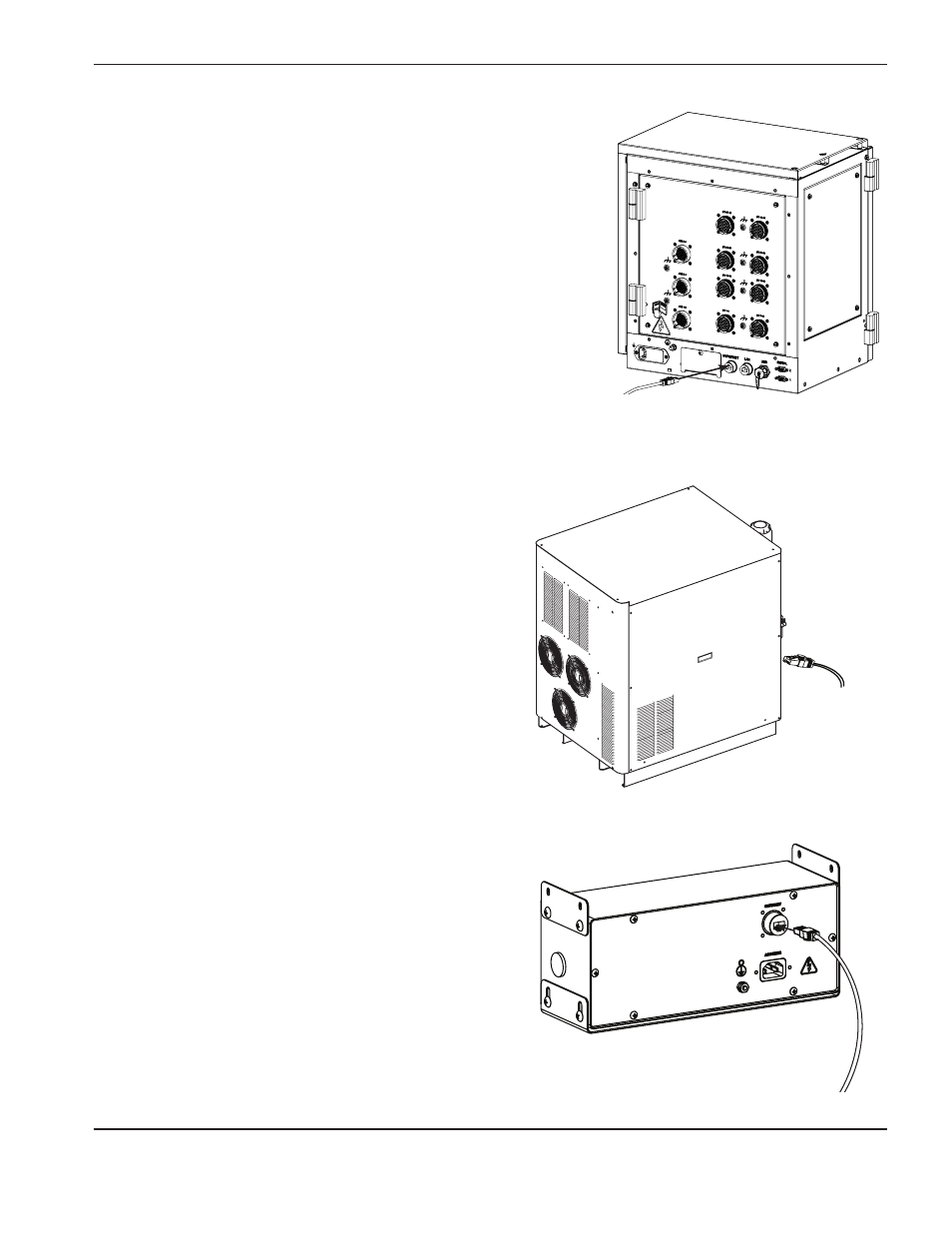

3. Verwenden Sie ein Hypernet-Kabel, um die Plasmaanlage
am Ethernet-Switch anzuschließen:
a. Schließen Sie ein Ende des Hypernet-Kabels am
Hypernet-Anschluss an der Plasmaschnittstellen-Baukarte
in der Plasmaanlage an.
b. Schließen Sie das andere Ende des Kabels an einen der
Anschlüsse am Ethernet-Switch an.
Weitere Informationen und ausführliche Anweisungen zu
diesen Anschlüssen finden Sie in der Betriebsanleitung Ihrer
Plasmaanlage.
2. Verwenden Sie ein Hypernet-Kabel, um die CNC am
Ethernet-Switch anzuschließen:
a. Schließen Sie ein Ende des Hypernet-Kabels am
Hypernet-Anschluss auf der Rückseite einer EDGE
Pro-CNC oder an einen Hypernet-konfigurierten,
dedizierten Ethernet-Anschluss an einer beliebigen
anderen CNC an.
b. Schließen Sie das andere Ende des Kabels an
einen der Anschlüsse am Ethernet-Switch an.
4. Wenn Ihre Konfiguration die optionale HMI umfasst,
verwenden Sie ein Hypernet-Kabel, um diese an den
Ethernet-Switch anzuschließen:
a. Schließen Sie ein Ende des Hypernet-Kabels an den
Hypernet-Anschluss auf der HMI an.
b. Schließen Sie das andere Ende des Kabels an einen der
Anschlüsse am Ethernet-Switch an.
Zum Ethernet-Switch
Zum Ethernet-
Switch
Zum Ethernet-Switch
