2-26 ArcGlide THC Betriebsanleitung
INSTALLATION
2
1. Positionieren Sie die Höhenverstellung auf der Portal-Schneidmaschine:
• Niedrig genug, dass der Brenner das Werkstück erreichen kann.
• Hoch genug, dass der Brenner den Tisch nicht berührt.
• Die Unterseite der Höhenverstellung muss sich in einem Abstand von 20,32 cm
zum dünnsten Werkstück befinden.
• Die Montagebohrungen haben die gleichen Abstände wie die Höhenverstellungen
der Sensor THC und Command THC.
2. Montieren Sie die Höhenverstellung an der Portal-Schneidmaschine:
a. Entfernen Sie die beiden Seitenabdeckungen, um die Öffnungen für die
Montageschrauben freizulegen.

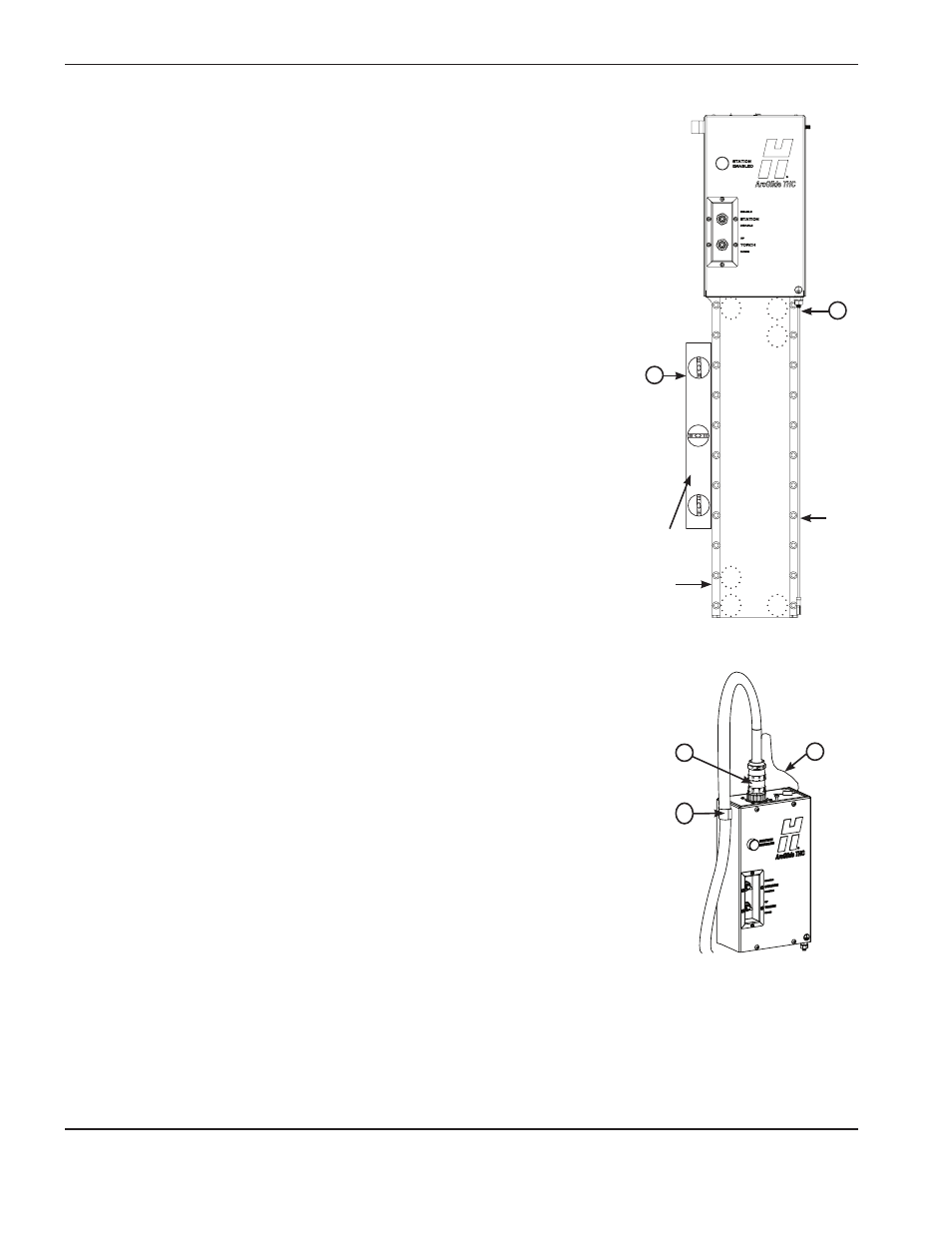

b. Ziehen Sie die Schrauben über Kreuz von oben nach unten und von rechts nach
links leicht an (siehe Nummerierung auf der Abbildung rechts).
c. Verwenden Sie mindestens vier Schrauben zur Montage der Höhenverstellung.
d. Legen Sie entlang der Seite der Höhenverstellung senkrecht eine Wasserwaage
an, um sicherzustellen, dass die Höhenverstellung vertikal montiert ist.
e. Ziehen Sie die Schrauben mit einem maximalen Drehmoment von
0,9 Newtonmeter fest.
f. Wenn die Schrauben angezogen sind, müssen sich die Schraubenköpfe
unterhalb der Oberfläche der Rückseite der Höhenverstellung befinden,
so dass die Seitenabdeckungen wieder angebracht werden können.
g. Bringen Sie die Seitenabdeckungen wieder an.
3. Schließen Sie das Schnittstellenkabel der Höhenverstellung an und sichern
Sie es.
a. Der Kabelstecker ist nicht für heftige Beanspruchung oder
konstante Biegebewegungen ausgelegt. Stützen Sie das Kabel ab
und sorgen Sie für ausreichend Kabelspiel, um Beanspruchung des
Kabels und Schäden an der Kabelbaugruppe, am Anschluss der
Höhenverstellung oder an beiden zu verhindern.
b. Verwenden Sie die zum Lieferumfang der Höhenverstellung gehörende
Kabelklemme, um das Kabel an einer Seite der Höhenverstellung zu sichern,
wobei Sie ausreichend Spiel lassen.
c. Schließen Sie das Erdungskabel an die Erdungsklemme oben auf der
Höhenverstellung an.
1
2
3
4
5
6
b
d
Wasserwaage
Seitenabdeckung
Seitenabdeckung
b
a c
