ArcGlide THC Betriebsanleitung 2-33
INSTALLATION
Erden der HMI
So installieren Sie die HMI:
1. Entfernen Sie die Montagehalterung von der HMI.
2. Platzieren Sie die Montagehalterung auf der Oberfläche, auf der Sie die HMI montieren, und befestigen Sie die
Halterung mit den Schrauben durch die Öffnungen auf der Unterseite der Halterung.
3. Bringen Sie die HMI wieder in der Montagehalterung an, indem Sie die Schrauben locker durch die Seiten der
Halterung in die oberen oder unteren Öffnungen an den Seiten der HMI anziehen.
4. Stellen Sie die HMI in den gewünschten Winkel ein und ziehen Sie die Schrauben fest.
5. Schließen Sie ein Ende des Netzkabels am AC-Netzanschluss auf der Rückseite der HMI an. Bereiten Sie das
andere Ende für die 120/240 VAC-Steckdose vor.
Erden der HMI

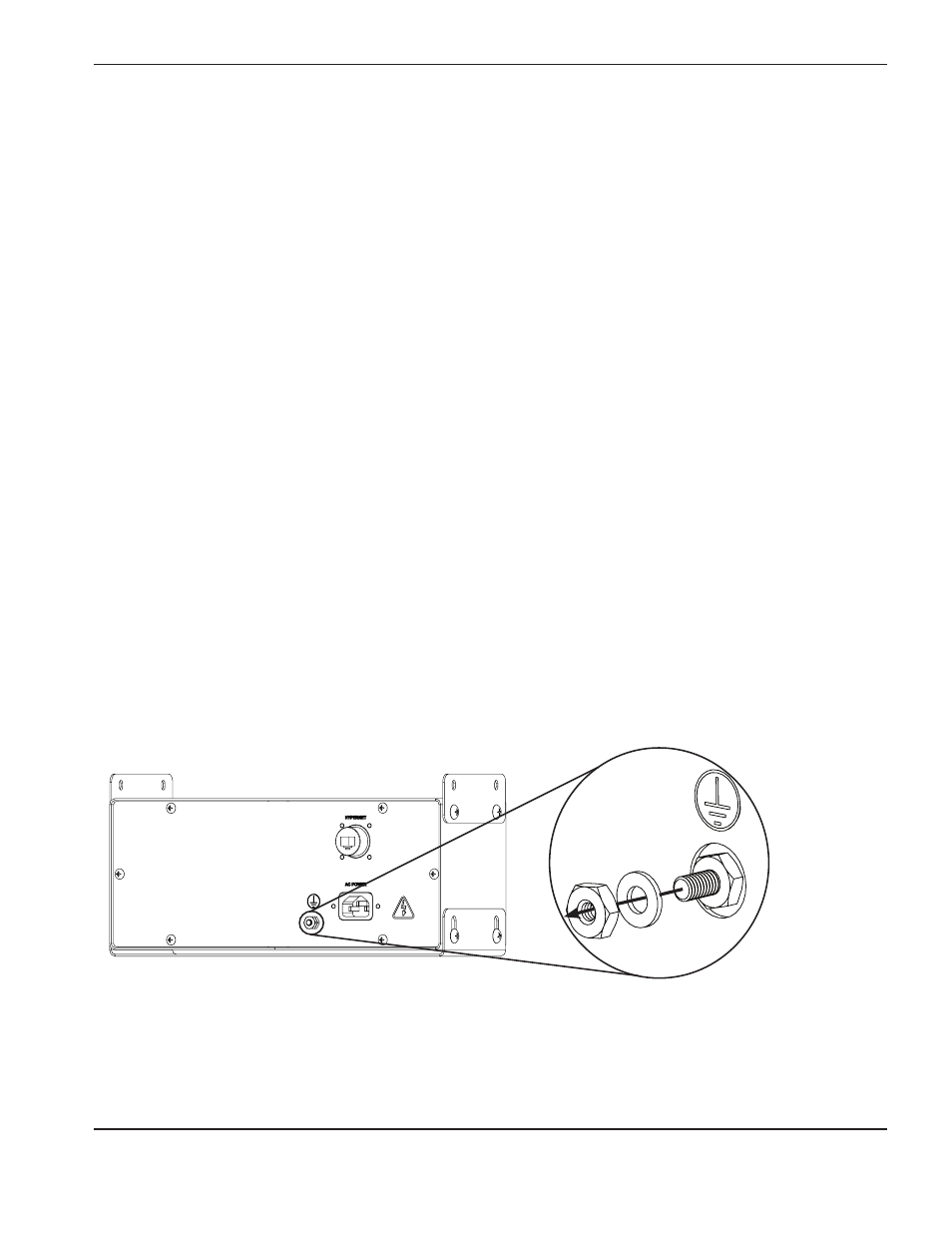

So erden Sie die HMI:
1. Entfernen Sie die obere Mutter und Unterlegscheibe der Erdungsbaugruppe auf der Rückseite der HMI.
2. Bringen Sie den Anschluss des Erdungsdrahtes über dem Erdungsstab an.
3. Bringen Sie die obere Mutter und die Unterlegscheibe wieder am Erdungsstab an und ziehen Sie sie fest,
so dass der Erdungsanschluss Kontakt mit der Mutter und der Unterlegscheibe hat.
4. Schließen Sie das andere Ende des Erdungsdrahtes an einen Anschluss an der Stromschiene auf der Portal-
Schneidmaschine am Schneidtisch an.
Weitere Informationen hierzu finden Sie unter Empfohlene Erdungs- und Abschirmungsmaßnahmen.
