ArcGlide THC
Betriebsanleitung
INSTALLATION
Anschluss des ohmschen Kontaktdrahts an andere Plasmaanlagen
Anmerkung: Ohmsche Kontaktdrähte dürfen nicht gespleißt werden.
Wenn es sich bei Ihrer Plasmaanlage nicht um eine HPR XD handelt, schließen Sie den ohmschen Kontaktdraht von
ArcGlide am Brenner an:
1. Lösen Sie den Kabelbinder am aufgerollten ohmschen Kontaktdraht und biegen Sie den ohmschen Kontaktdraht
gerade.
2. Installieren Sie das lose Ende des ohmschen Kontaktdrahts am Signalanschluss für induktiven Höhensensor an der
Brennerkappe.
2
2

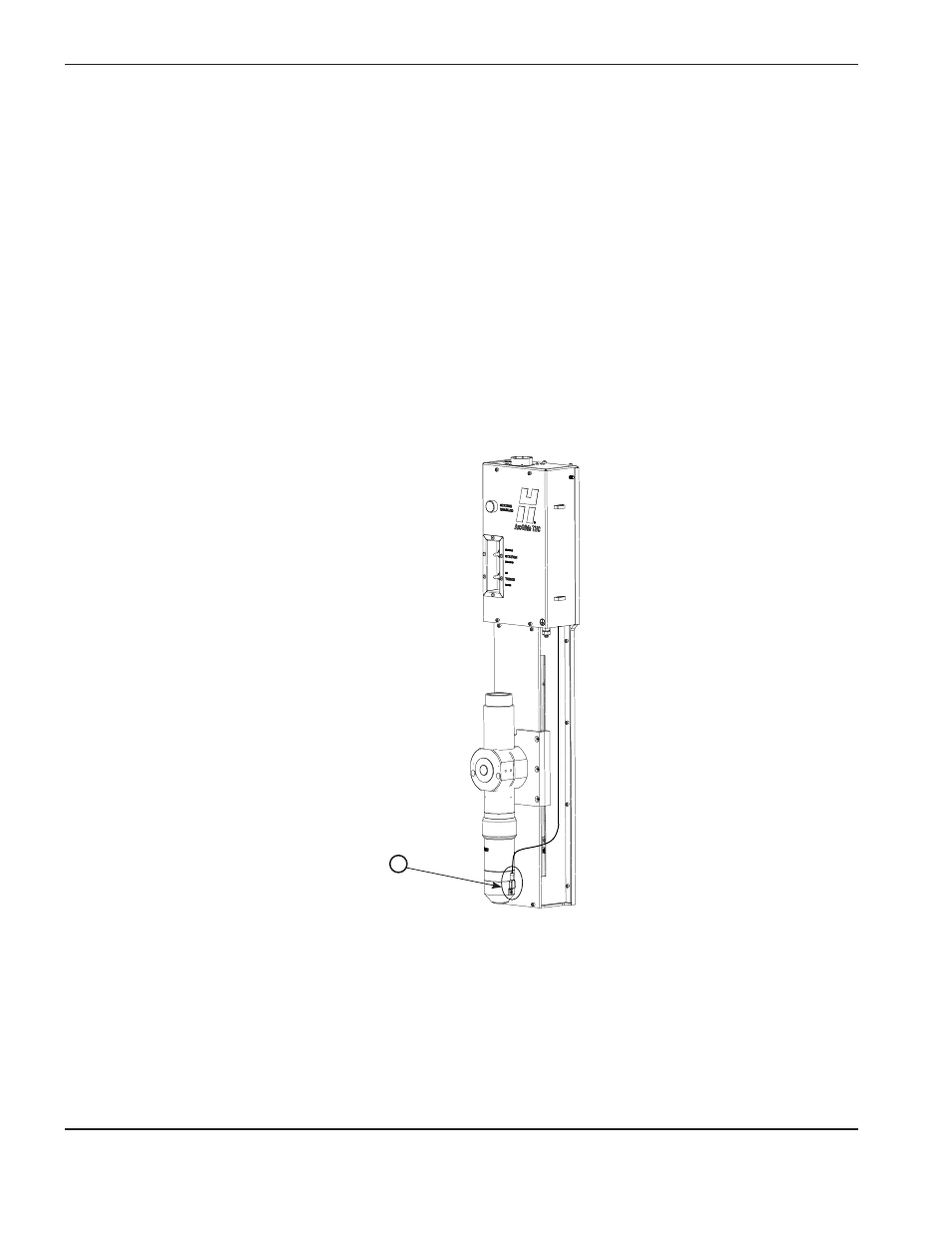

Anschluss des ohmschen Kontaktdrahts
