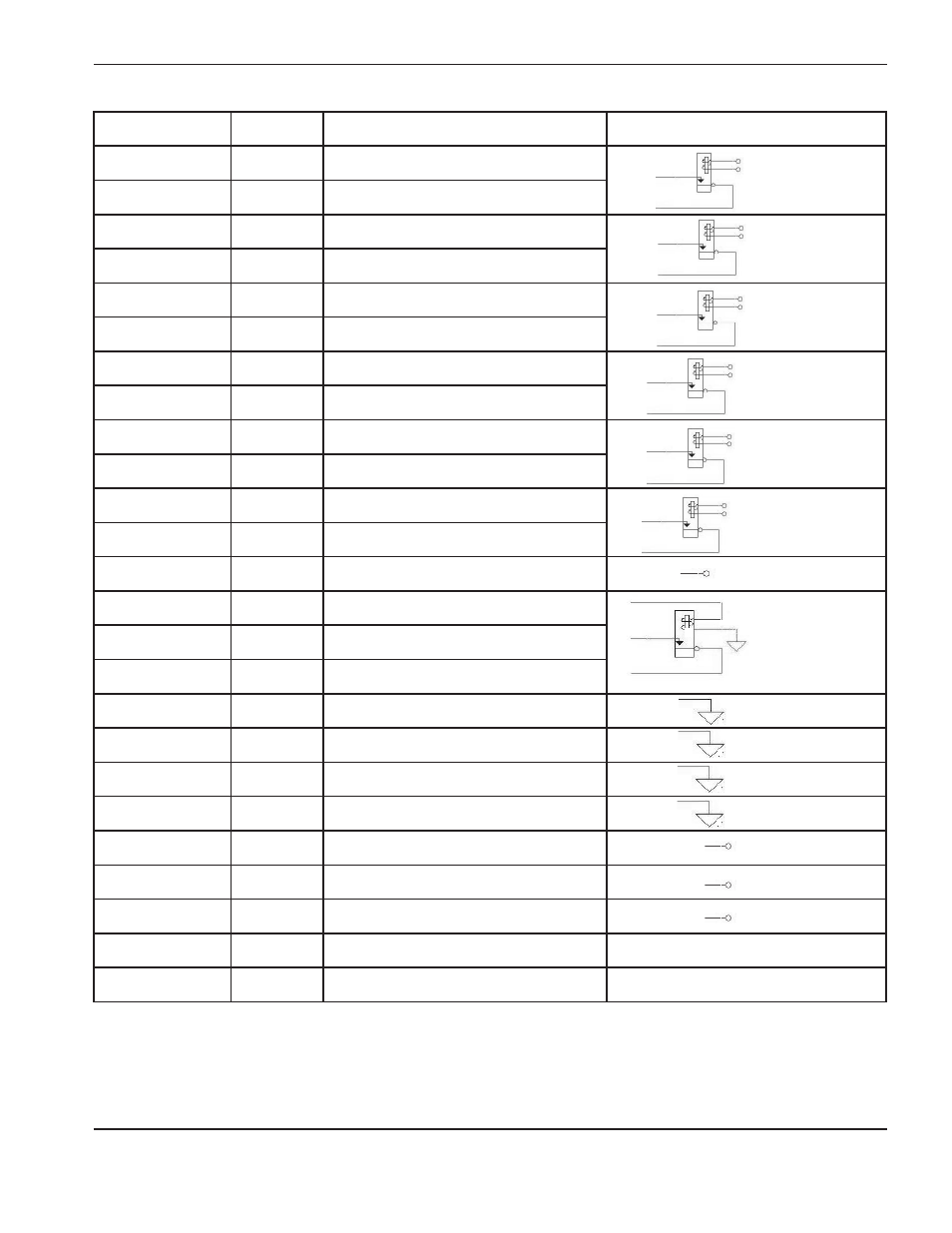

ArcGlide THC Betriebsanleitung 2-43
INSTALLATION
2
Stiftnummer* Farbe Signalname
Potenzialfreier oder potenzialführender
Kontaktschaltkreis
13 Orange IHS abgeschlossen Ausgang A
14 Schwarz IHS abgeschlossen Ausgang B
15 Weiß Rückzug abgeschlossen Ausgang A
16 Rot Rückzug abgeschlossen Ausgang B
17 Grün Maschinenvorschub Ausgang A
18 Rot Maschinenvorschub Ausgang B
19 Blau THC-Fehler Ausgang A
20 Rot THC-Fehler Ausgang B
21 Gelb Brenner-Abschaltdose Ausgang A
22 Rot Brenner-Abschaltdose Ausgang B
23 Braun CNC-Reserveausgang A
24 Rot CNC-Reserveausgang B
25 Orange Bewegungsverriegelung Eingang +**
26 Rot Bewegungsverriegelung Eingang – **
27 Weiß Verriegelung Ausgang A
28 Grün Verriegelung Ausgang B
29 Blau Gemeinsam
30 Grün Gemeinsam
31 Gelb Gemeinsam
32 Grün Gemeinsam
33 Braun +24 VDC Ausgang
34 Grün +24 VDC Ausgang
35 Orange +24 VDC Ausgang
36 Nicht angeschlossen
37 Nicht angeschlossen
* Stiftnummern sind an beiden Enden des Kabels dieselben.
** Bei Verwendung einer Drahtbrücke ist der Eingang geschlossen.
