ArcGlide THC Betriebsanleitung 1-13
SpezifiKationen
Diskrete Kommunikationskonfigurationen
In einer diskreten Konfiguration wird die Kommunikation über das ArcGlide-Steuermodul geleitet. Mit Ausnahme der
HMI ist jede Einheit in der Konfiguration mit diskreten Kabeln am Steuermodul angeschlossen. Die HMI kommuniziert
mit dem Steuermodul unter Verwendung des Hypernet-Protokolls über ein abgeschirmtes Ethernetkabel (Cat-5e).
Eine diskrete Konfiguration muss die HMI beinhalten.
Gemischte Kommunikationskonfigurationen
In einer gemischten Konfiguration wird Hypernet-Kommunikation zwischen der ArcGlide-Brennerhöhensteuerung und
der CNC bzw. Plasmaanlage verwendet und diskrete Kommunikation für die alternative Verbindung von der ArcGlide-
Brennerhöhensteuerung. Wenn die HMI verwendet wird, muss sie über eine Hypernet-Verbindung mit dem Steuermodul
verbunden werden. Einzelheiten entnehmen Sie den folgenden Abbildungen.

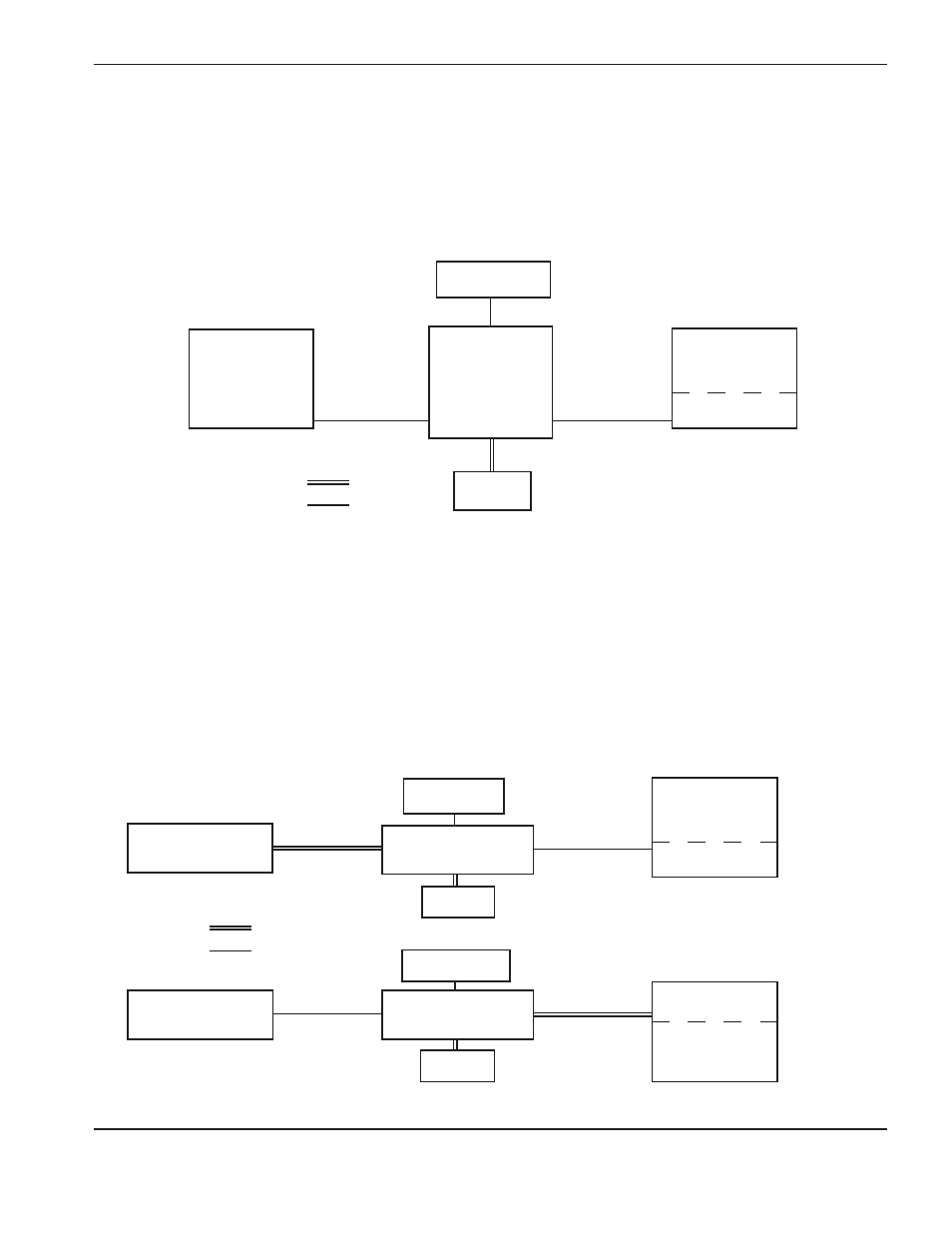

Basiskonfiguration mit diskreten Verbindungen
Schlüssel
Hypernet-Verbindung
Diskrete Verbindung
MicroEDGE Picopath-
CNC ArcGlide-Steuermodul
Plasmaanlage
HMI
Höhenverstellung
Baukarte der
Plasmaschnittstelle
Schlüssel
Hypernet-Verbindung
Diskrete Verbindung
Basiskonfiguration mit gemischten Verbindungen
CNC
Hypernet-fähige CNC ArcGlide-Steuermodul
ArcGlide-Steuermodul
Höhenverstellung
HMI
Höhenverstellung
HMI
Plasmaanlage
Baukarte der
Plasmaschnittstelle
Plasmaanlage
Baukarte der
Plasmaschnittstelle
