Hypertherm THC ArcGlide Benutzerhandbuch
Seite 49
ArcGlide THC
Betriebsanleitung
2-15

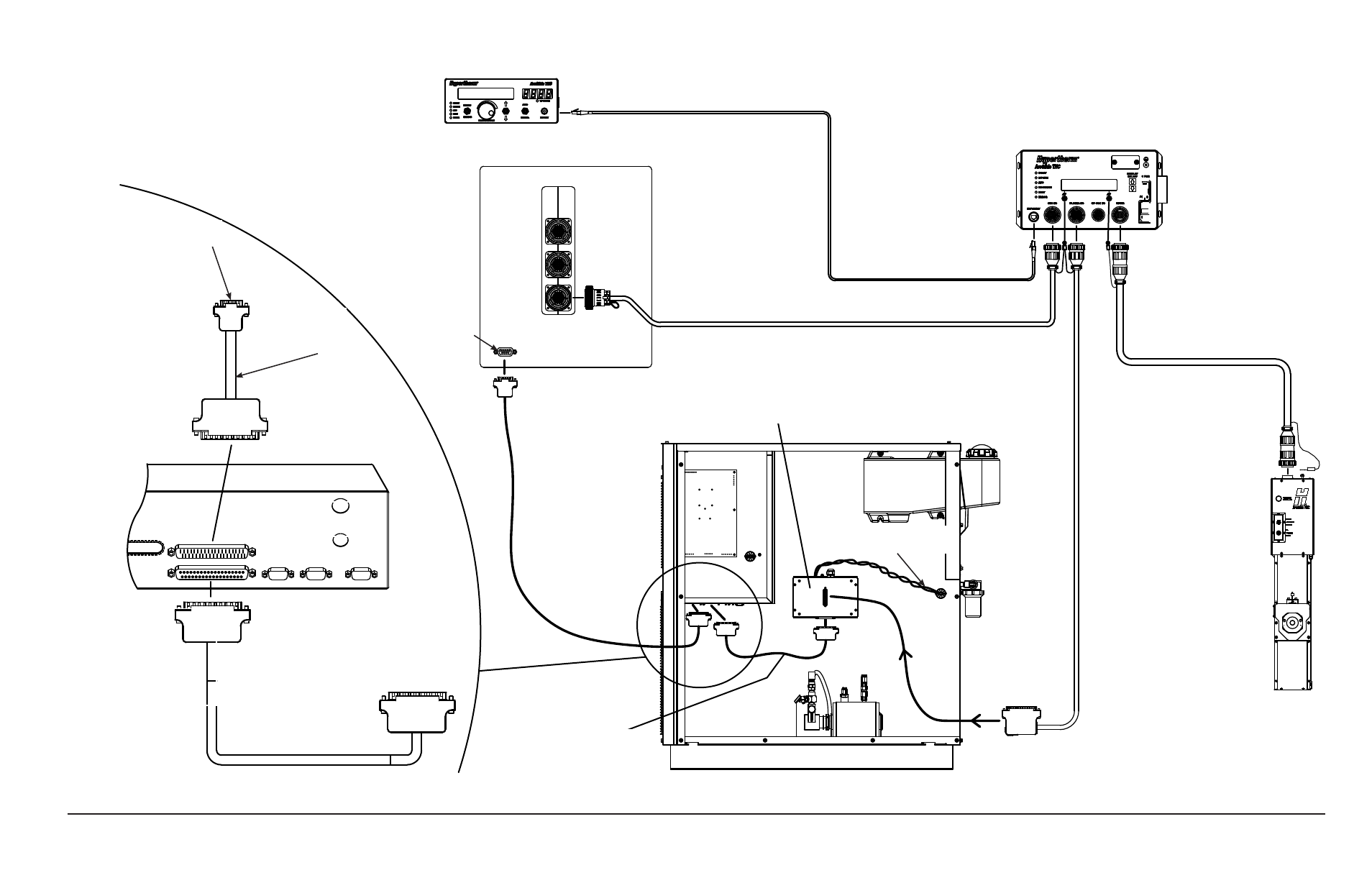

ArcGlide-Brennerhöhensteuerung mit diskreter Verbindung zu einer Picopath-CNC und HPR- oder HPR XD-Plasmaanlage
ArcGlide-HMI
Adresse 1
AXES 3,4
AXES 1,2
I/O
Zum RS-422-Anschluss der
CNC, nach Bedarf abschließen
Vom OEM
geliefertes
serielles Kabel
DB37-Buchse
HPR-Steuerbaukarte
DB37-Stecker
Kabel 223192 ohne serielle
Verbindung (mit rotem
Wärmeschrumpfschlauch)
Plasmaschnittstelle (090052)
CNC-E/A-Kabel
Abgeschirmtes
Ethernetkabel
ArcGlide-Steuermodul
Adresse 1
Plasmaschnittstellenkabel
Drähte zur Abtastung der
Lichtbogen-Spannung
Schnittstellenkabel der
Höhenverstellung
ArcGlide-
Höhenverstellung
Zur Plasmaschnittstellen-
Baugruppe
Kabel 223192 ohne serielle
Verbindung (mit rotem
Wärmeschrumpfschlauch)
Vom OEM
geliefertes
serielles
Kabel
ArcGlide-
HMI Adresse
1
DB37-Buchse
Serieller RS-422-
Anschluss
CNC mit Picopath-Schnittstelle und serieller Kommunikation
Achsen
3,4
Achsen
1,2
E/A
DB50-Stecker
2
