2-10
ArcGlide THC
Betriebsanleitung
INSTALLATION
2
Hypernet-Steuer- und Signalkabel
CNC mit Hypernet
HPR-Plasmaanlage
mit Hypernet
HMI (optional)
Höhenverstellung
Steuermodul
Systembeschreibung für eine Hypernet-Konfiguration

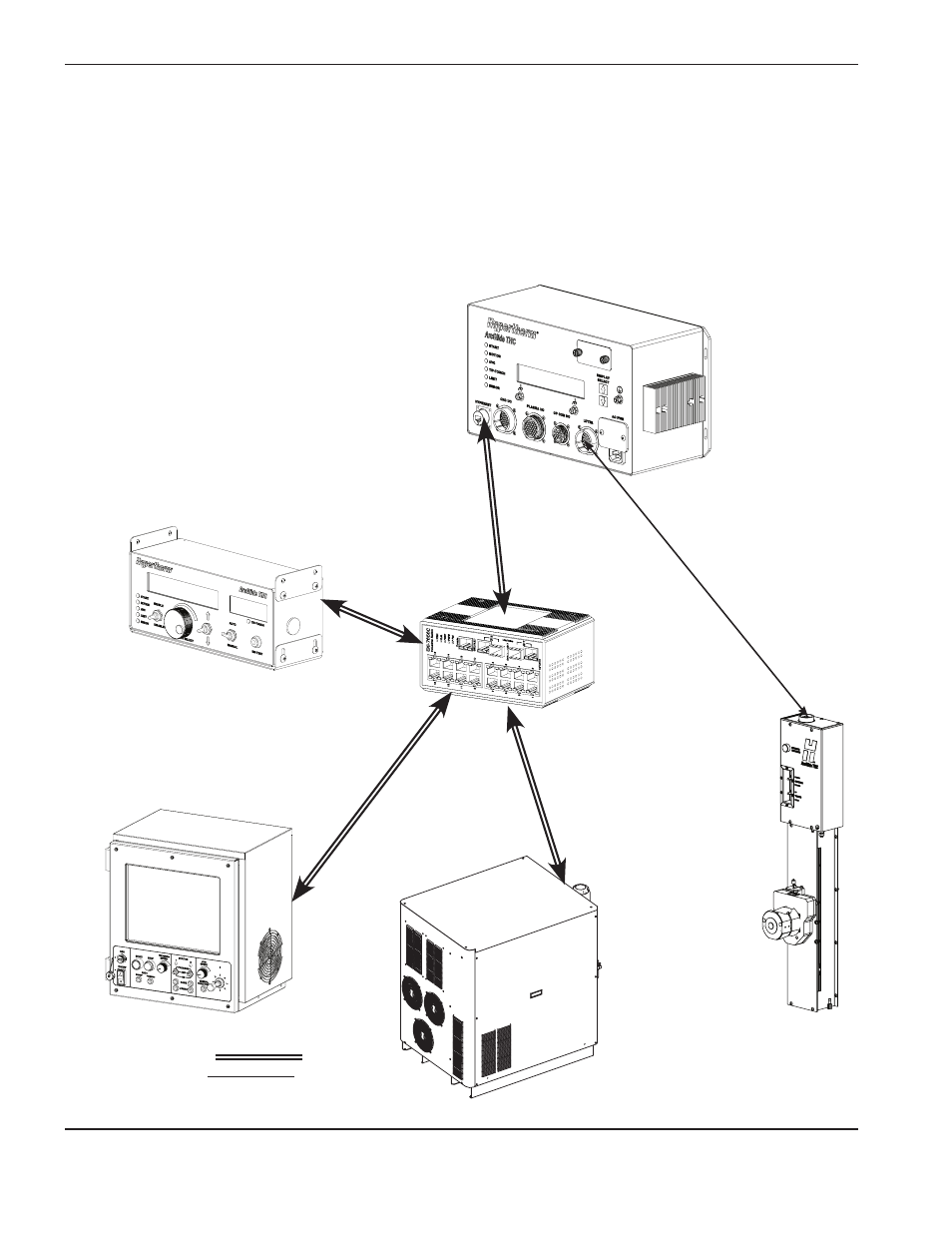

Im folgenden Diagramm sind die Kabel- und Signalverbindungen in einer Hypernet-Kommunikationskonfiguration
dargestellt.
Anmerkung: Serielle Kommunikation wird über Hypernet-Kabel übertragen.
Schlüssel:
Hypernet-Verbindung
Diskrete Verbindung
