ArcGlide THC
Betriebsanleitung
INSTALLATION
Installieren des Steuermoduls
166,62 mm
157,23 mm
168,91 mm
358,65 mm
381 mm
71,63 mm
107,95 mm
25,40 mm
Vorderseite des Steuermoduls
Rechte Seite des Steuermoduls
127 mm
371,35 mm

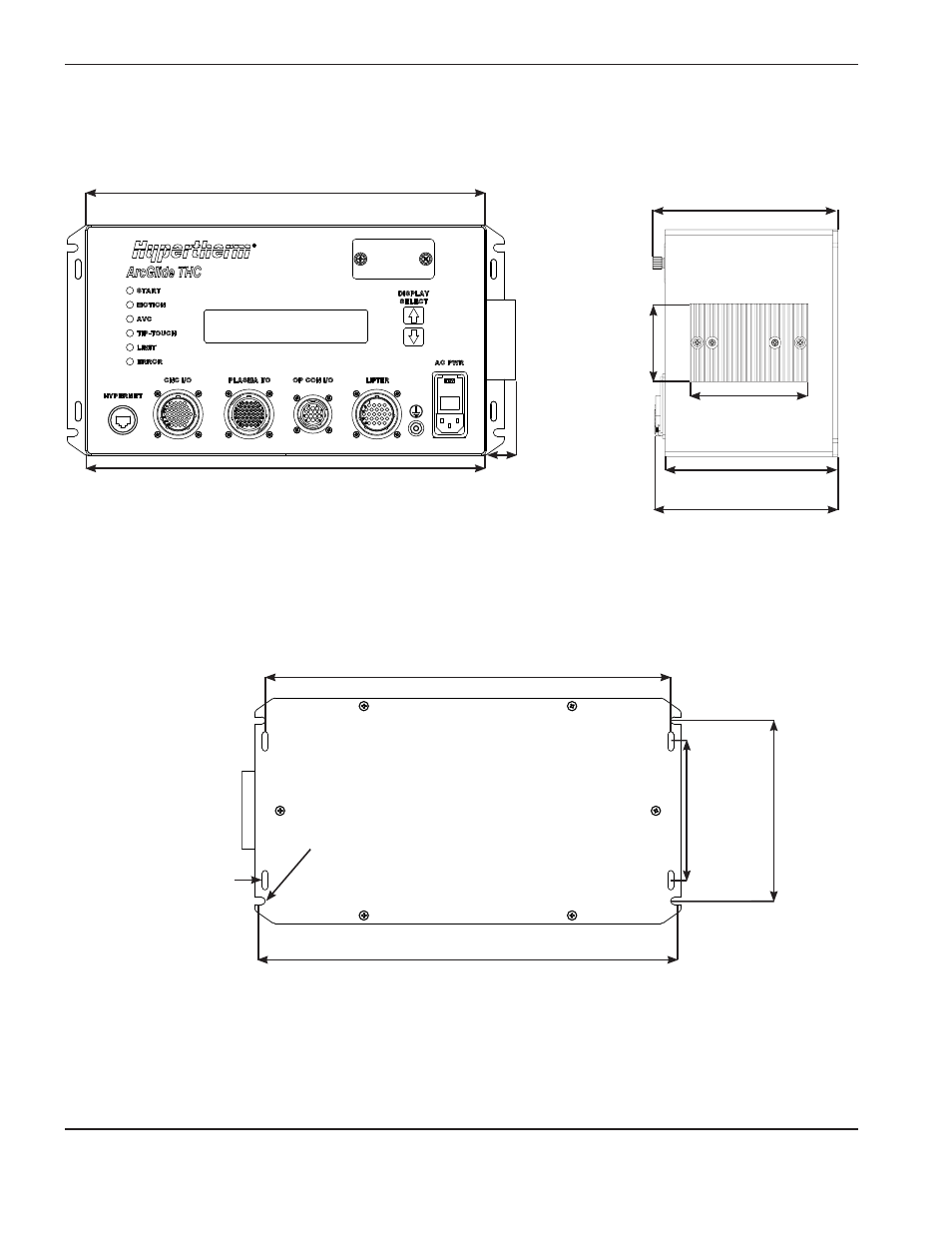

Montageabmessungen des Steuermoduls
5 mm breit
165,00 mm
377,70 mm
6-mm-Bolzen
