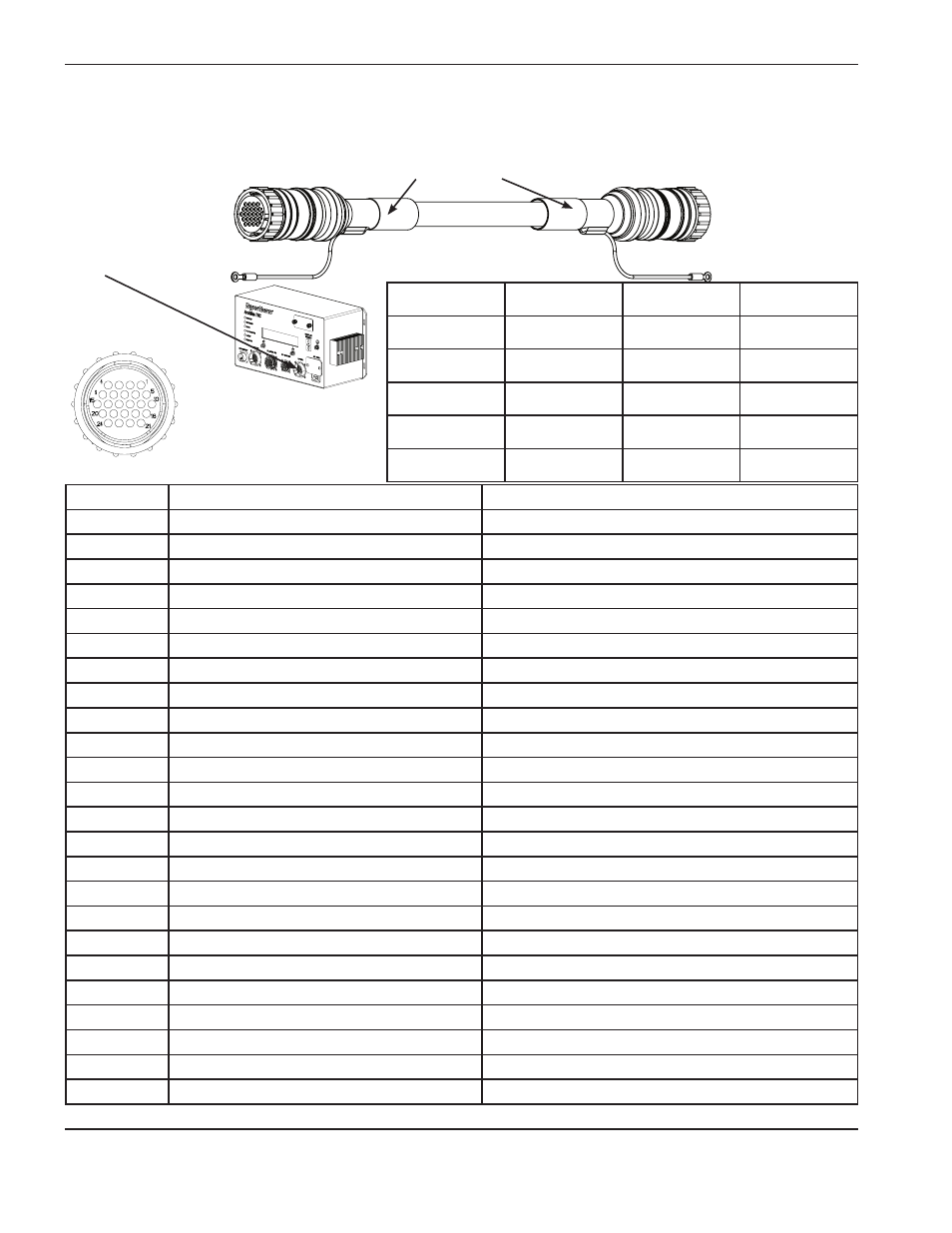

Seite 72: Schnittstellenkabel der höhenverstellung
2-38
ArcGlide THC
Betriebsanleitung
INSTALLATION
Kabel
Schnittstellenkabel der Höhenverstellung
Teile-Nummer Länge
Teile-Nummer Länge
223219
3,0 m
223115
23,0 m
223220
6,0 m
223116
30,5 m
223120
7,5 m
223117
45,5 m
223221
10,5 m
223118
61,0 m
223007
15,0 m
Stiftnummer* Farbe
Signalname
1
Rot
Motor +
2
Schwarz
Motor –
3
Schwarz
Bremse –
4
Braun
Gemeinsam –
5
Braun
Netz +24 VDC
6
Grau
Ohmscher Kontaktsensor gemeinsam
7
Weiß
Ohmscher Kontaktsensor
8
Violett
Ohmscher Kontaktsensor Vorspannung +12 VDC
9
Schwarz
Codierer gemeinsam
10
Rot
Höhenverstellungsstation aktiv
11
Weiß/Blau
Codierer Eingang B –
12
Blau
Codierer Eingang B +
13
Weiß/Gelb
Codierer Eingang A –
14
Gelb
Codierer Eingang A +
15
Weiß/Schwarz
Gemeinsam –
16
Weiß/Rot
Schalter Verschleißteile wechseln +
17
Grün
Schalter Höhenverstellung absenken +
18
Orange
Schalter Höhenverstellung anheben +
19
Weiß/Violett
Schalter Abschaltdose +
20
Weiß/Orange
Schalter obere Endlage +
21
Weiß/Grün
Schalter untere Endlage +
22
Weiß/Grau
Nicht angeschlossen
23
Weiß/Braun
Gemeinsam –
24
Nicht angeschlossen
Rotes Band
Schließen Sie ein Ende
am Anschluss am
Steuermodul mit dem
roten Kreis an.
Schließen Sie ein
Ende oben an der
Höhenverstellung ab.
* Stiftnummern sind an beiden Enden des Kabels dieselben.
