ArcGlide THC Betriebsanleitung 2-31
INSTALLATION
Installieren Sie das Steuermodul an einer Stelle, wo die Anzeige und die Bedienelemente während der Installation
und Fehlerbehebung problemlos gelesen bzw. erreicht werden können. Ideal geeignet ist ein trockener, staubfreier
Schaltschrank. Halten Sie von der Vorderseite des Steuermoduls einen Abstand von 20,32 cm und vom Kühlkörper
einen Abstand von 6,35 mm.
1. Montieren Sie das Steuermodul mit vier Schrauben.
2. Schließen Sie das Ende des Schnittstellekabels der Höhenverstellung mit dem roten Band an den mit „Lifter“
gekennzeichneten Anschluss an (mit dem roten Kreis). Weitere Informationen zum Anschließen der Kabel am
Steuermodul finden Sie unter Anschließen der Hypernet-Kabel oder Anschließen diskreter Kabel.
3. Schließen Sie ein Ende des Netzkabels am AC-Netzanschluss auf der Vorderseite des Steuermoduls an. Bereiten
Sie das andere Ende für die 120/240 VAC-Steckdose vor.

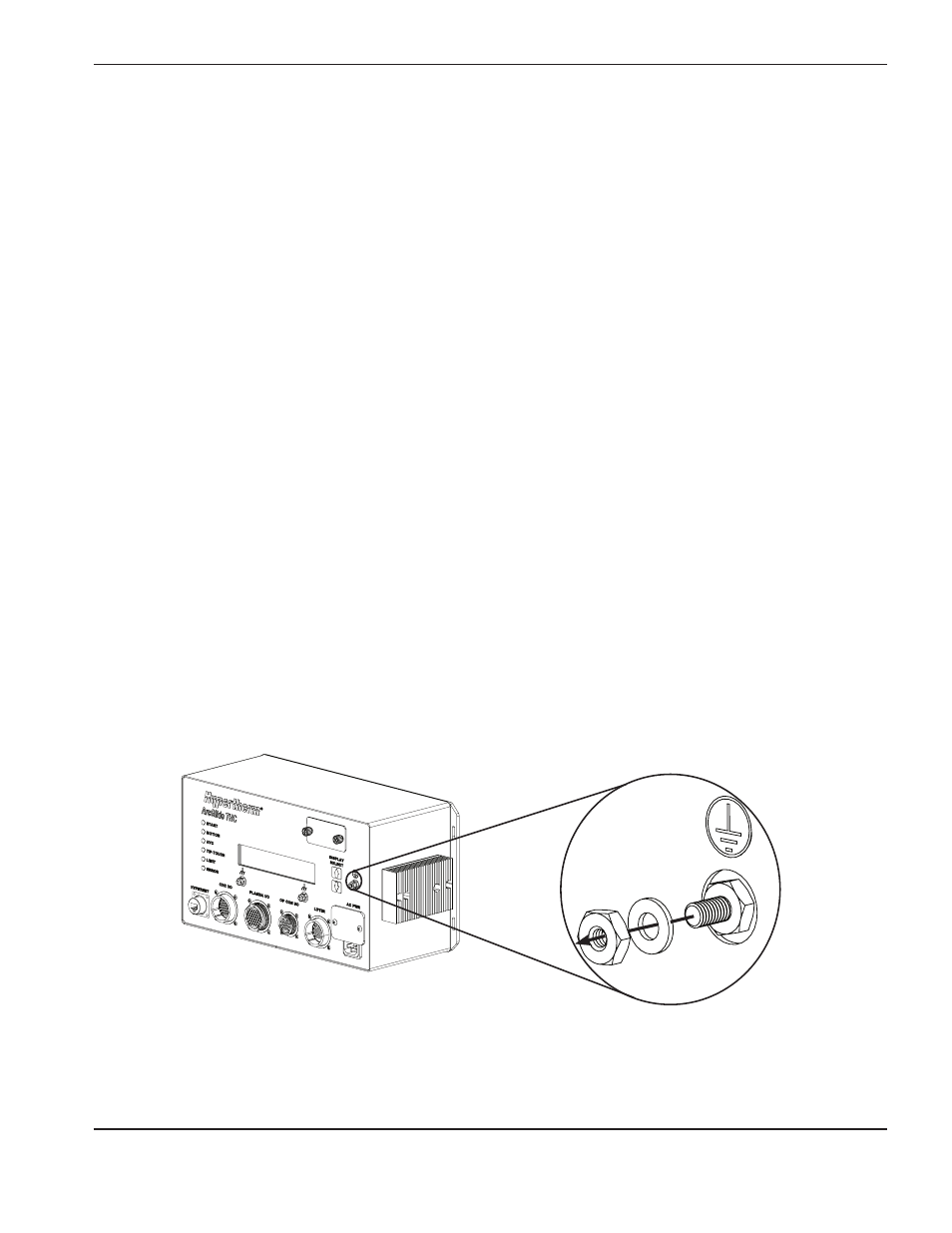

Erden des Steuermoduls
So erden Sie das Steuermodul:
1. Entfernen Sie die obere Mutter und Unterlegscheibe der Erdungsbaugruppe auf der Vorderseite des Steuermoduls.
2. Bringen Sie den Anschluss des Erdungsdrahtes über dem Erdungsstab an.
3. Bringen Sie die obere Mutter und die Unterlegscheibe wieder am Erdungsstab an und ziehen Sie sie fest, so dass
der Erdungsanschluss Kontakt mit der Mutter und der Unterlegscheibe hat.
4. Schließen Sie das andere Ende des Erdungsdrahtes an einen Anschluss an der Stromschiene am Schneidtisch an.
Weitere Informationen hierzu finden Sie unter Empfohlene Erdungs- und Abschirmungsmaßnahmen.
Erden des Steuermoduls
