ArcGlide THC Betriebsanleitung 2-49
INSTALLATION
2
Potenzialfreie Eingänge
Spannungsversorgte Eingänge
3,9 K
3,9 K
3,9 K
12 VDC bis 24 VDC
12 VDC bis 24 VDC
12 VDC bis 24 VDC
(externe Versorgung)
Schalter
Interner ArcGlide-Schaltkreis
+
–
+
–
+
–
Diskrete ArcGlide-Schnittstellensignale
Eingänge

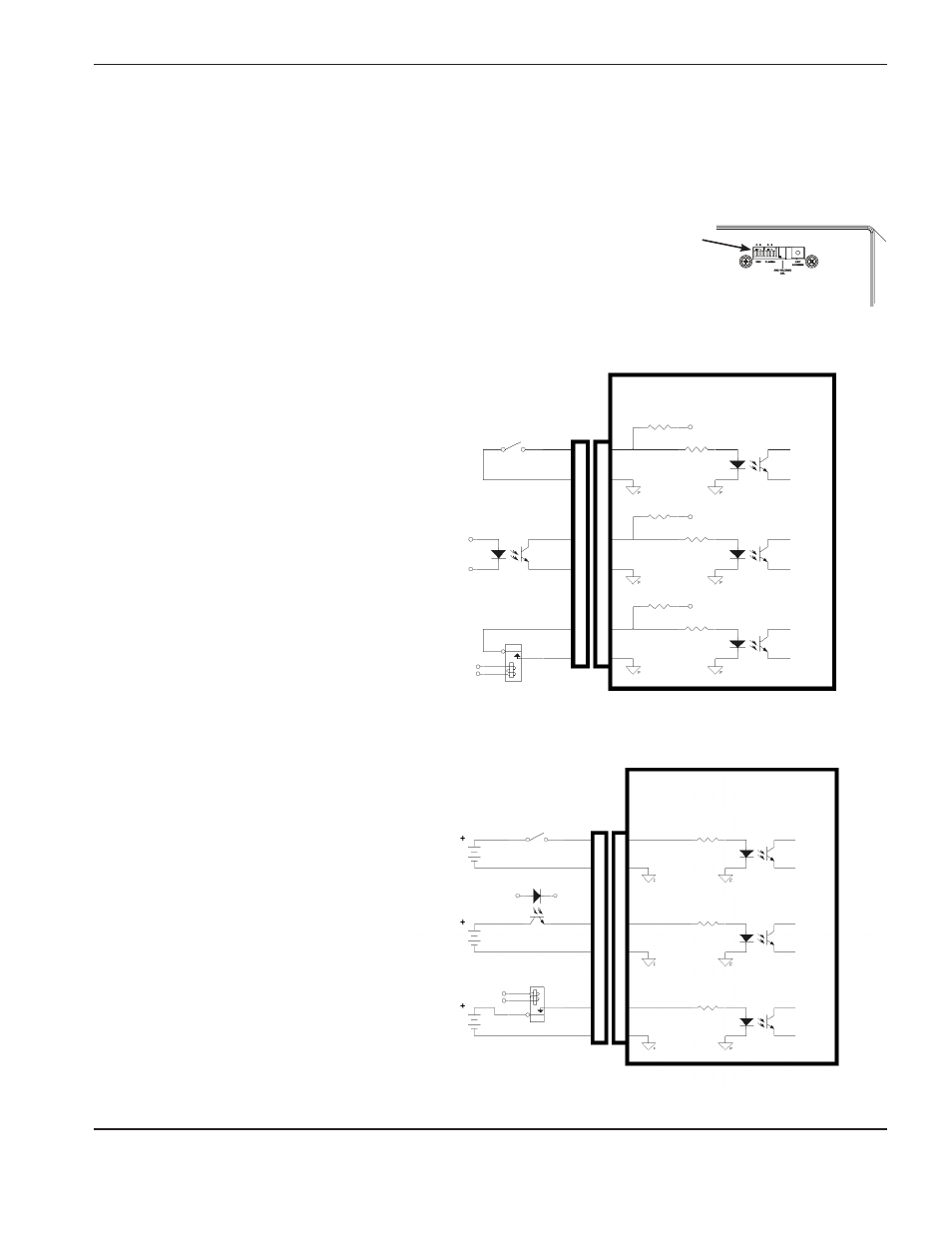

Die Abbildungen unten zeigen vereinfachte Schaltpläne der Eingänge der ArcGlide-Brennerhöhensteuerung.
Die Eingänge für die CNC und Plasmaanlage können für potenzialfreie Kontakte (keine externe Spannung)
oder für mit positiver Spannung versorgte Eingänge konfiguriert werden. Die Eingänge
haben zwei unterschiedliche Modi, die mit den Schaltern hinter der Kalibrierungs- und
Konfigurationstür an der Vorderseite rechts oben des Steuermoduls ausgewählt werden.
Der ausgewählte Modus kompensiert den Polaritätswechsel automatisch, so dass das Signal
in beiden Fällen durch einen geschlossenen Schaltereingang aktiviert wird.
Alle Eingänge zur Schnittstelle der Höhenverstellung und zur Schnittstelle der
Bedienerkonsole sind im Modus für
den potenzialfreien Kontakt fixiert.
Schalter
Optoisolator
Relais
+24 V
+24 V
+24 V
3,9 K
3,9 K
3,9 K
3,9 K
3,9 K
3,9 K
Interner ArcGlide-Schaltkreis
+
–
+
–
+
–
