Seite 80
2-46
ArcGlide THC
Betriebsanleitung
INSTALLATION

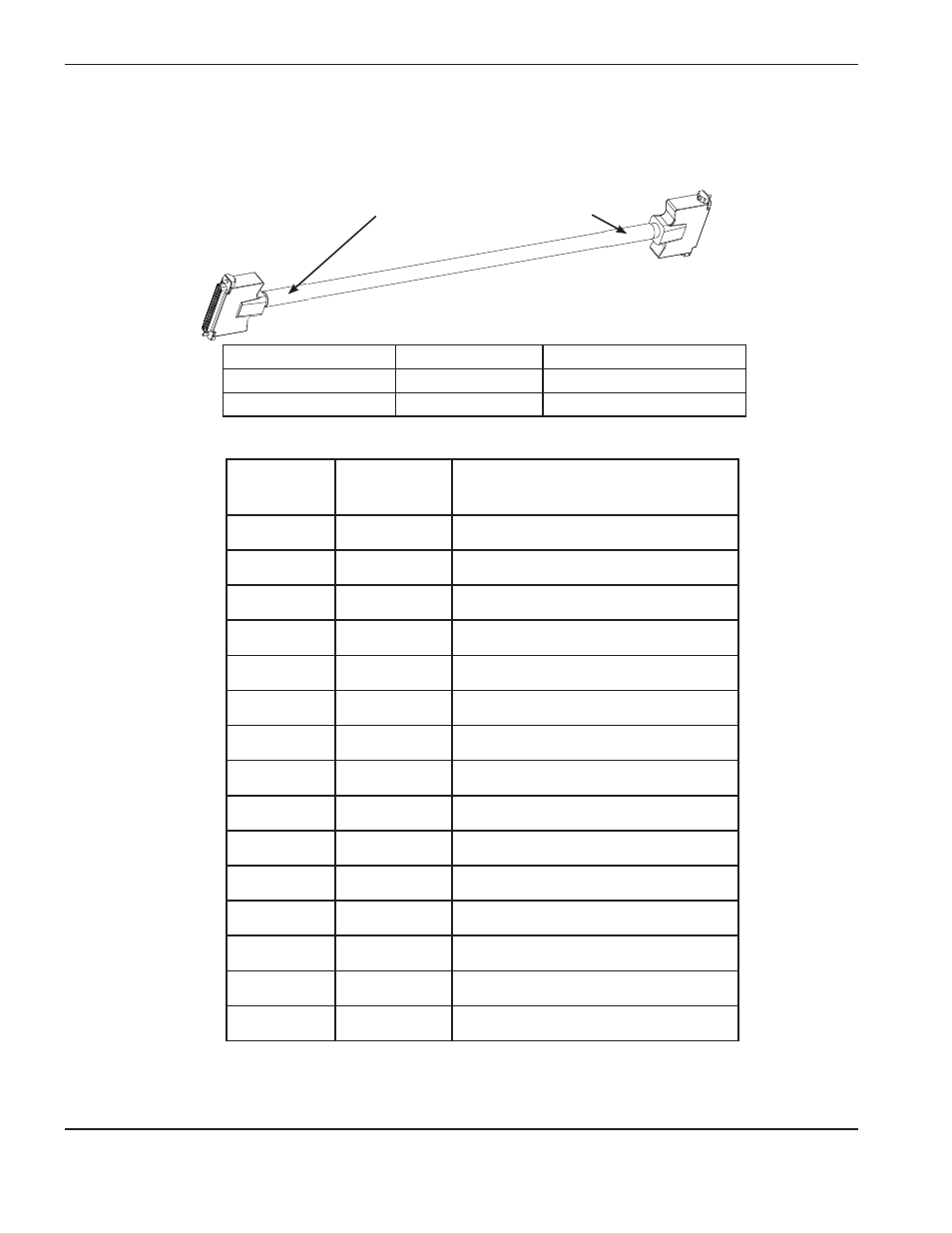

Nicht-serielles Plasma-Schnittstellenkabel
Dieses Kabel verbindet die ArcGlide-Plasmaschnittstellen-Baukarte und Steuerbaukarte in der Plasmaanlage.
Verwenden Sie dieses Kabel nur, wenn die CNC serielle Kommunikation direkt zur Steuerbaukarte erlaubt.
Teile-Nummer
Länge
Verwendet bei
223192
61 cm
HPR130 XD, HPR260 XD
223193
2,3 m
HPR400 XD
Stiftnummer Farbe
Signalname
1
Nicht angeschlossen
2
Nicht angeschlossen
3
Nicht angeschlossen
4
Nicht angeschlossen
5
Nicht angeschlossen
6
Schwarz
Bewegung Eingang +
7
Blau
Bewegung Eingang –
8
Schwarz
Fehler Eingang +
9
Gelb
Fehler Eingang –
10
Schwarz
Fehler beim Herunterfahren Eingang +
11
Braun
Fehler beim Herunterfahren Eingang –
12
Schwarz
Nicht bereit Eingang +
13
Orange
Nicht bereit Eingang –
14
Schwarz
Reserveeingang +
15
Weiß
Reserveeingang –
roter Wärmeschrumpfschlauch
2
