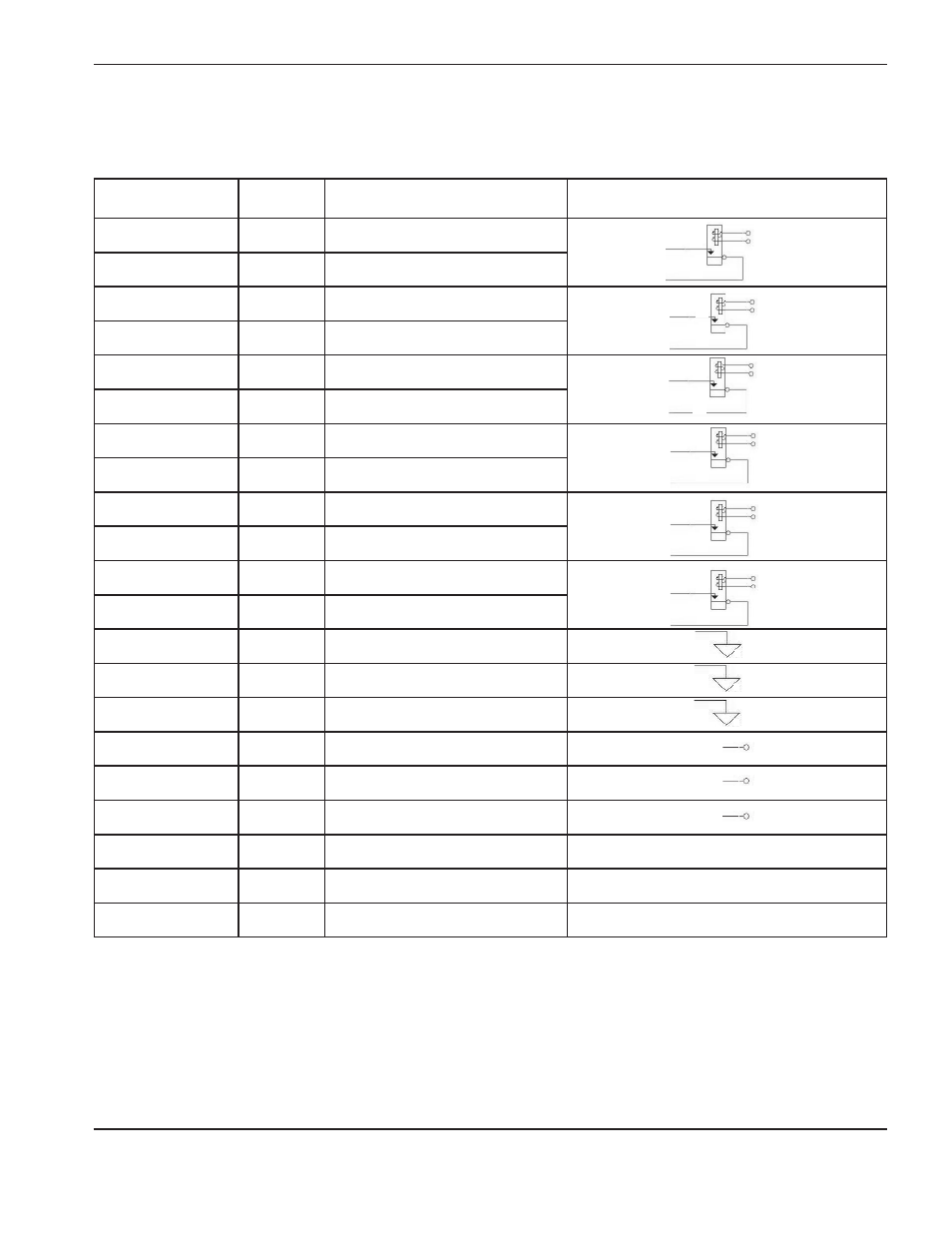

ArcGlide THC Betriebsanleitung 2-45
INSTALLATION
2
Stiftnummer* Farbe Signalname
Potenzialfreier oder potenzialführender
Kontaktschaltkreis
16 Rot Ecke Ausgang A
17 Grün Ecke Ausgang B
18 Rot Lochstechen Ausgang A
19 Blau Lochstechen Ausgang B
20 Rot Halten Ausgang A
21 Gelb Halten Ausgang B
22 Rot Starten Ausgang A
23 Braun Starten Ausgang B
24 Rot Reserveausgang A
25 Orange Reserveausgang B
26 Rot Fern-Ein Ausgang A
27 Weiß Fern-Ein Ausgang B
28 Grün Gemeinsam
29 Blau Gemeinsam
30 Grün Gemeinsam
31 Gelb +24 VDC Ausgang
32 Grün +24 VDC Ausgang
33 Braun +24 VDC Ausgang
34 Grün 1/50 Lichtbogen-Spannung +
35 Orange 1/50 Lichtbogen-Spannung –
36 und 37 Nicht angeschlossen
Anmerkung: Alle Eingänge der ArcGlide-CNC können für potenzialfreie Kontakte oder 12–24 V-Eingänge
konfiguriert werden.
* Stiftnummern sind an beiden Enden des Kabels dieselben.
