ArcGlide THC Betriebsanleitung 2-27
INSTALLATION
Anschluss des ohmschen Kontaktdrahts an HPR XD-Plasmaanlagen
Anmerkung: Ohmsche Kontaktdrähte dürfen nicht gespleißt werden.
Anschluss des ohmschen Kontaktdrahts von einem HPR XD-Brenner an eine ArcGlide-Höhenverstellung:
1. Entfernen Sie die obere Abdeckung des Motorraums der Höhenverstellung.
2. Trennen Sie den vorhandenen ohmschen Kontaktdraht vom J5-Anschluss an der Unterseite der
Höhenverstellungsschnittstelle.
3. Entfernen Sie den ohmschen Kontaktdraht aus dem Motorraum der Höhenverstellung.
4. Schneiden Sie den Kabelschuh des vom HPR XD-Brenner kommenden ohmschen Kontaktdrahts ab und entfernen
Sie 5 mm der Isolierung.
5. Führen Sie das Ende des ohmschen Kontaktdrahts von der HPR XD-Anlage durch die Kabeldurchführungstülle an
der Unterseite des Motorraums der Höhenverstellung.
6. Führen Sie den abisolierten ohmschen Kontaktdraht von der HPR XD in den J5-Anschluss an der Unterseite der
Höhenverstellungs-Schnittstellenbaukarte ein.
7. Befestigen Sie den Draht mit Kabelbindern an den Kabelbinderhalterungen an der hinteren Innenseite der
Höhenverstellung.
8. Befestigen Sie die obere Abdeckung des Motorraums wieder.
2
6
5
7
Seite der Höhenverstellung
Hinterer Innenraum der Höhenverstellung

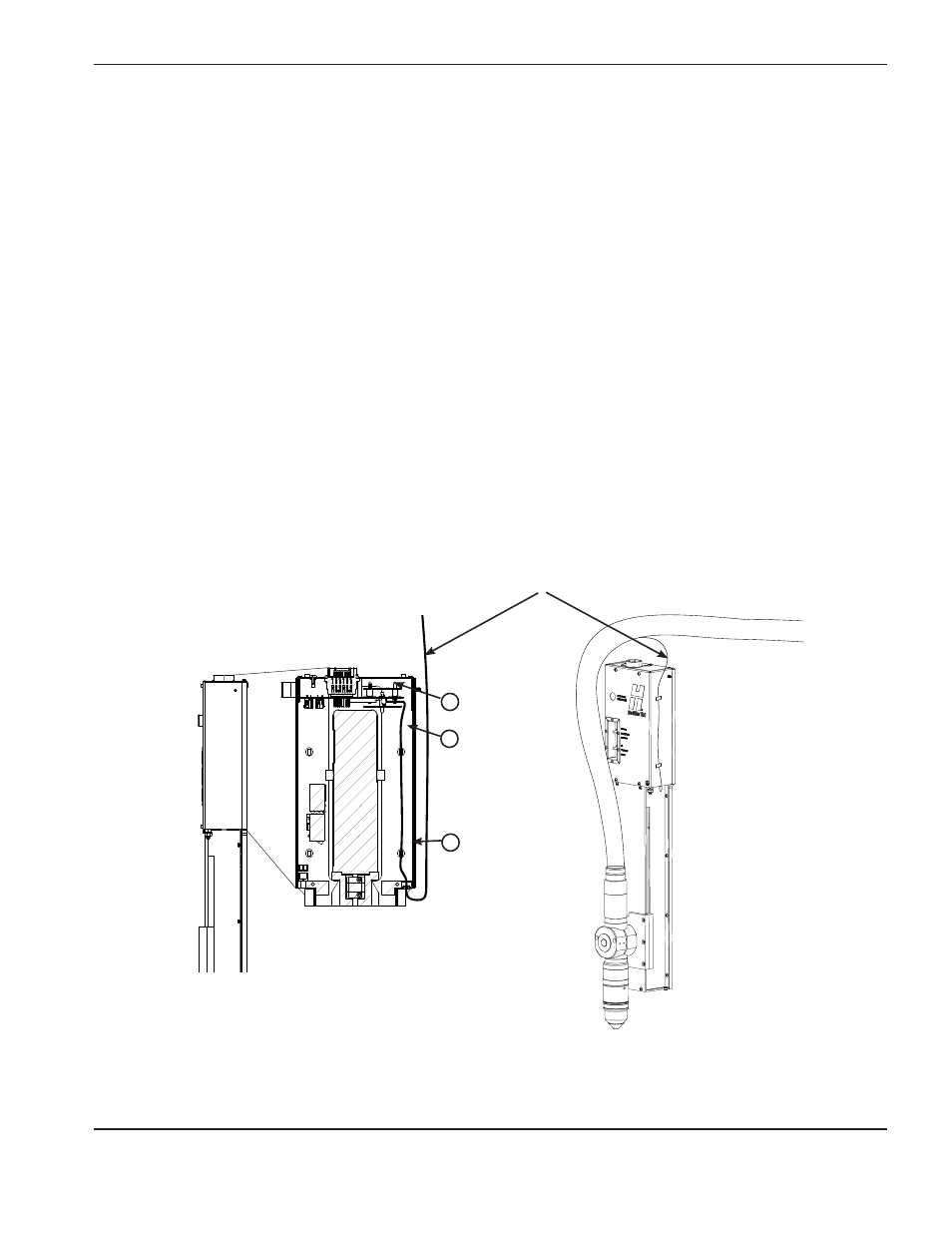

Anschluss des ohmschen Kontaktdrahts für eine HPR XD-Plasmaanlage
Ohmscher Kontaktdraht von der HPR XD-Plasmaanlage
