INSTALLATION
Anschließen diskreter Kabel
In einer diskreten Konfiguration erfolgen die Kommunikationsverbindungen über das Steuermodul zur HMI, CNC,
Plasmalage und optionalen Bedienerkonsole. In dieser Art Konfiguration kommunizieren das Steuermodul und die HMI
über einen einzelnen Hypernet-Bereich. Dies ist die einzige Konfiguration, in der kein Ethernet-Switch erforderlich ist.
Weitere Informationen hierzu finden Sie unter Systembeschreibung für eine diskrete Konfiguration in diesem Kapitel.
Es ist auch möglich, eine gemischte Hypernet- und diskrete Konfiguration zu verwenden, in der die ArcGlide-
Brennerhöhensteuerung über diskrete Verbindungen mit der CNC, der Plasmaanlage oder beiden kommuniziert und
die Hypernet-Kommunikation für die verbleibende Verbindung verwendet. In Konfigurationen mit mehreren Hypernet-
Bereichen ist für die Hypernet-Verbindungen ein Ethernet-Switch in Industriequalität erforderlich.
Verwenden Sie diejenigen der folgenden Anweisungen, die auf Ihre Konfiguration zutreffen.
Anmerkung: Die Anschlüsse auf der Vorderseite des Steuermoduls sind entsprechend den Anschlüssen an den
Schnittstellenkabeln farbcodiert, wie in den Abbildungen für die einzelnen Kabel weiter hinten in
diesem Kapitel dargestellt.

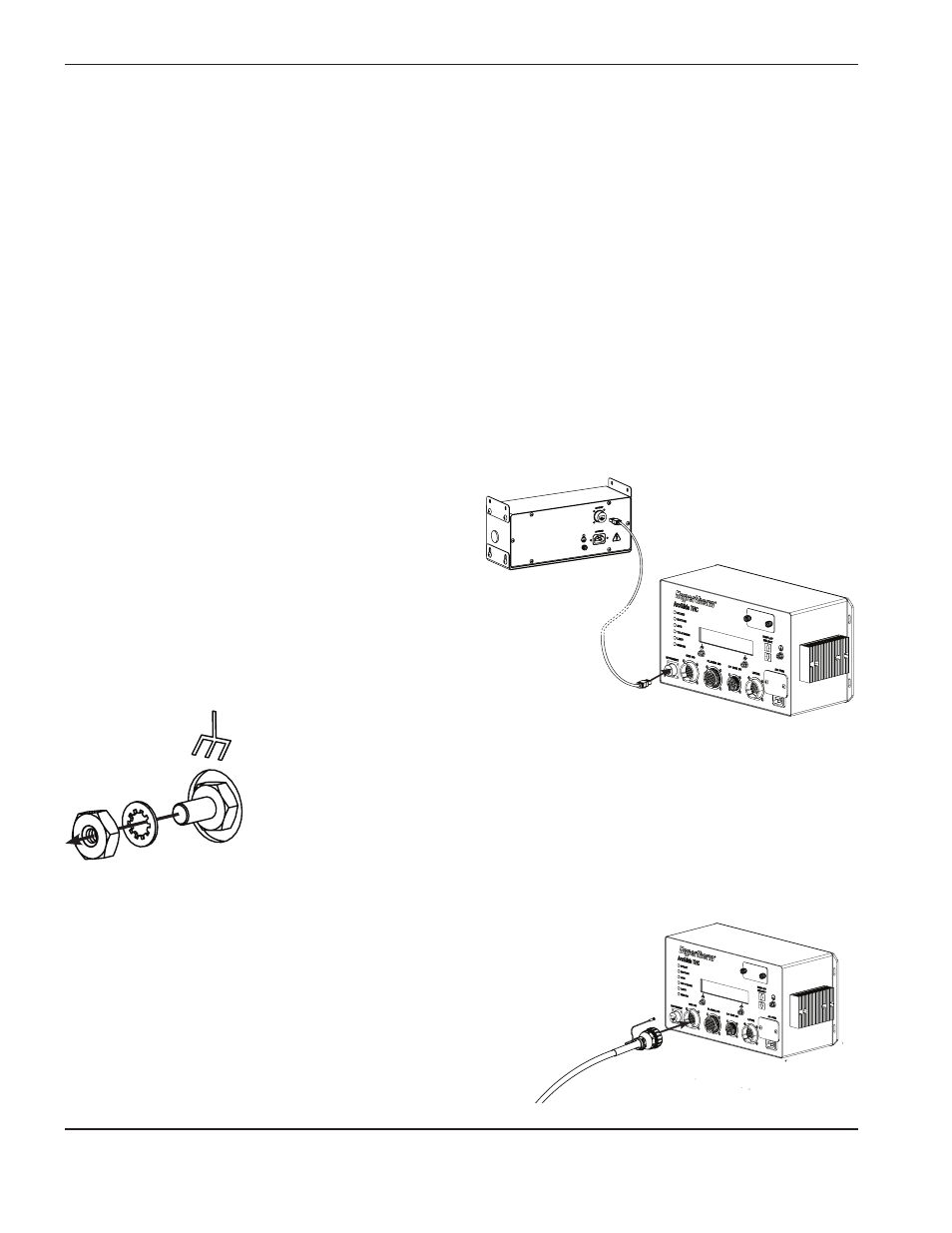

1. Schließen Sie die HMI am Steuermodul an:
a. Schließen Sie ein Ende des HMI-Kabels am Hypernet-
Anschluss auf der Vorderseite des Steuermoduls an.
b. Schließen Sie das andere Ende des Kabels am
Hypernet-Anschluss auf der Rückseite der HMI an.
2. Schließen Sie die CNC am Steuermodul an:
a. Schließen Sie das Ende des E/A-Kabels der CNC mit
dem gelben Band am E/A-Anschluss der CNC auf der
Vorderseite des Steuermoduls an.
b. Schließen Sie die Drähte am anderen Ende des Kabels
an den E/A-Signalen an der CNC an.
Weitere Informationen hierzu finden Sie in der Beschreibung
des CNC-E/A-Kabels weiter hinten in diesem Kapitel.
Diskrete Verbindung zur CNC
Verbindung zwischen der HMI und
dem Steuermodul
Erden Sie alle Kable mit Rundsteckern:
1. Entfernen Sie die obere Mutter und Unterlegscheibe der Erdungsbaugruppe.
2. Bringen Sie den Anschluss des Erdungsdrahtes am Kabel über dem Erdungsstab an.
3. Bringen Sie die obere Mutter und die Unterlegscheibe wieder am Erdungsstab
an und ziehen Sie sie fest, so dass der Erdungsanschluss Kontakt mit der Mutter
und der Unterlegscheibe hat.
Weitere Informationen hierzu finden Sie unter Empfohlene Erdungs- und
Abschirmungsmaßnahmen.
