ArcGlide THC
Betriebsanleitung
2-13
Konfigurationsbeispiele

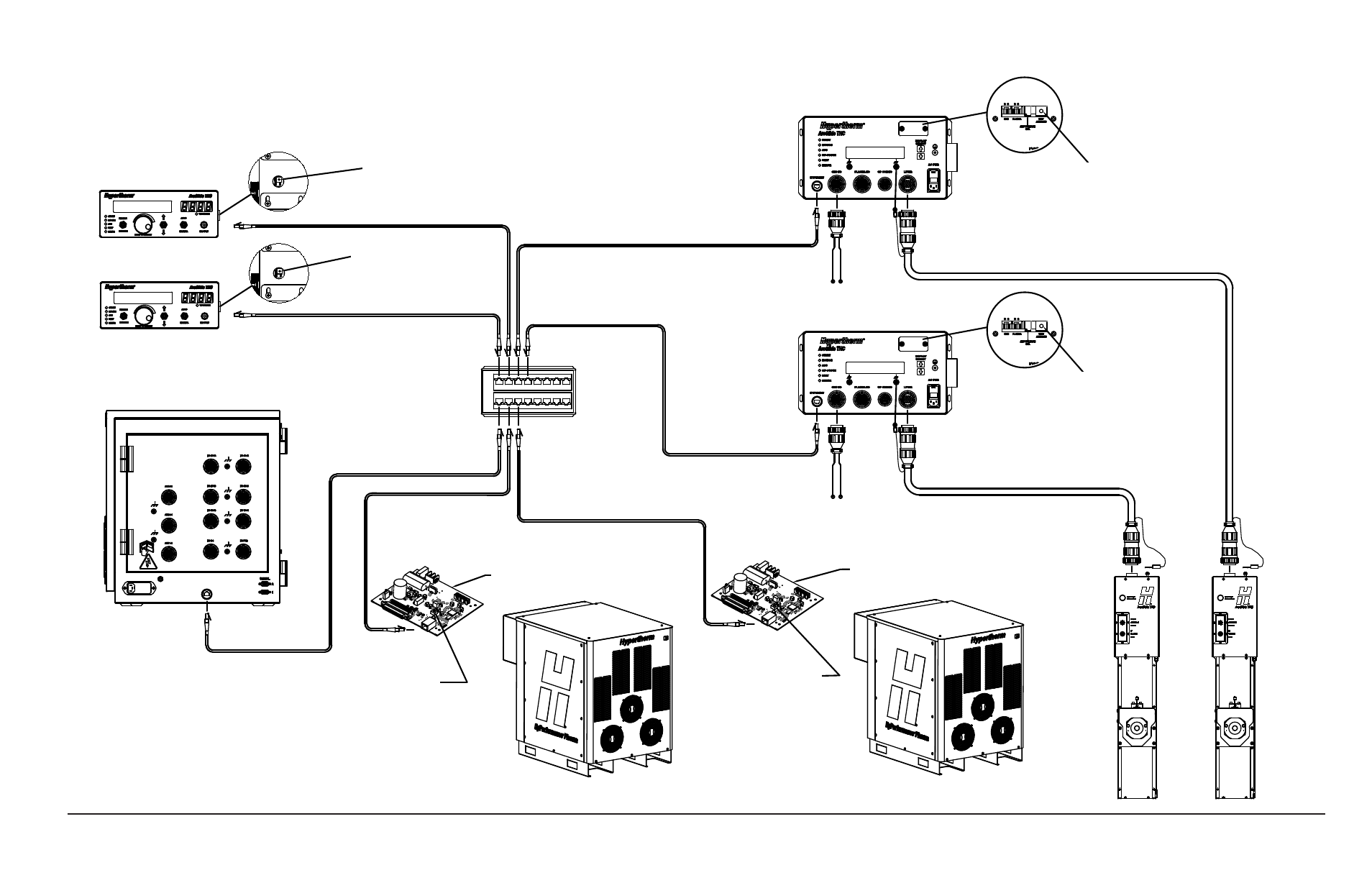

Mehrere ArcGlide-Brennerhöhensteuerungen mit Hypernet-Verbindung zu einer EDGE Pro-CNC und einer HPR- oder HPRXD-Plasmaanlage
HYPERNET
(Option) HMI
(Option) HMI
EDGE Pro-CNC
Adressen-
Drehschalter,
auf 2 gestellt
Adressen-
Drehschalter,
auf 1 gestellt
Abgeschirmtes Ethernetkabel, bis zu 61 m
Industrieller Ethernet-Switch
mit 5, 8 oder 16 Anschlüssen
Hypernet-Plasmaschnittstelle
(141161), in der Plasmaanlage
installiert (unten)
Adressen-Drehschalter
auf 1 gestellt
HPR130, HPR260, HPR130XD,
HPR260XD, HPR400XD mit
eingebautem Ethernet-Adapter
oder optionalem Ethernet-
Bausatz.
Adressen-
Drehschalter
auf 1 gestellt
ArcGlide-Steuermodul
Schnittstellenkabel der
Höhenverstellung
Adressen-
Drehschalter
auf 2 gestellt
ArcGlide-Steuermodul
Verriegelung
ArcGlide-
Höhenver-
stellungen
Adressen-Drehschalter
auf 2 gestellt
Schnittstellenkabel der
Höhenverstellung
Hypernet-Plasmaschnittstelle
(141161) in der Plasmaanlage
installiert (unten)
Verriegelung
2
