2-40 ArcGlide THC Betriebsanleitung
INSTALLATION
2
Anmerkungen:
• Eingangssignale (Stifte 2–6) verwenden 24 VDC.
Ausgangssignale (Stifte 8–14) verwenden potenzialfreie
Kontakte bei 24 VDC.
• Weitere Informationen zu diskreten E/A-Signalen der
Bedienerkonsole finden Sie unter Diskrete ArcGlide-
Schnittstellensignale.
* Stiftnummern sind an beiden Enden des Kabels dieselben.
Teile-Nummer Länge
223216 3,0 m
223217 6,0 m
223121 7,5 m
223218 10,5 m
223006 15,0 m
223111 23,0 m
223112 30,5 m
223113 45,5 m
223114 61,0 m

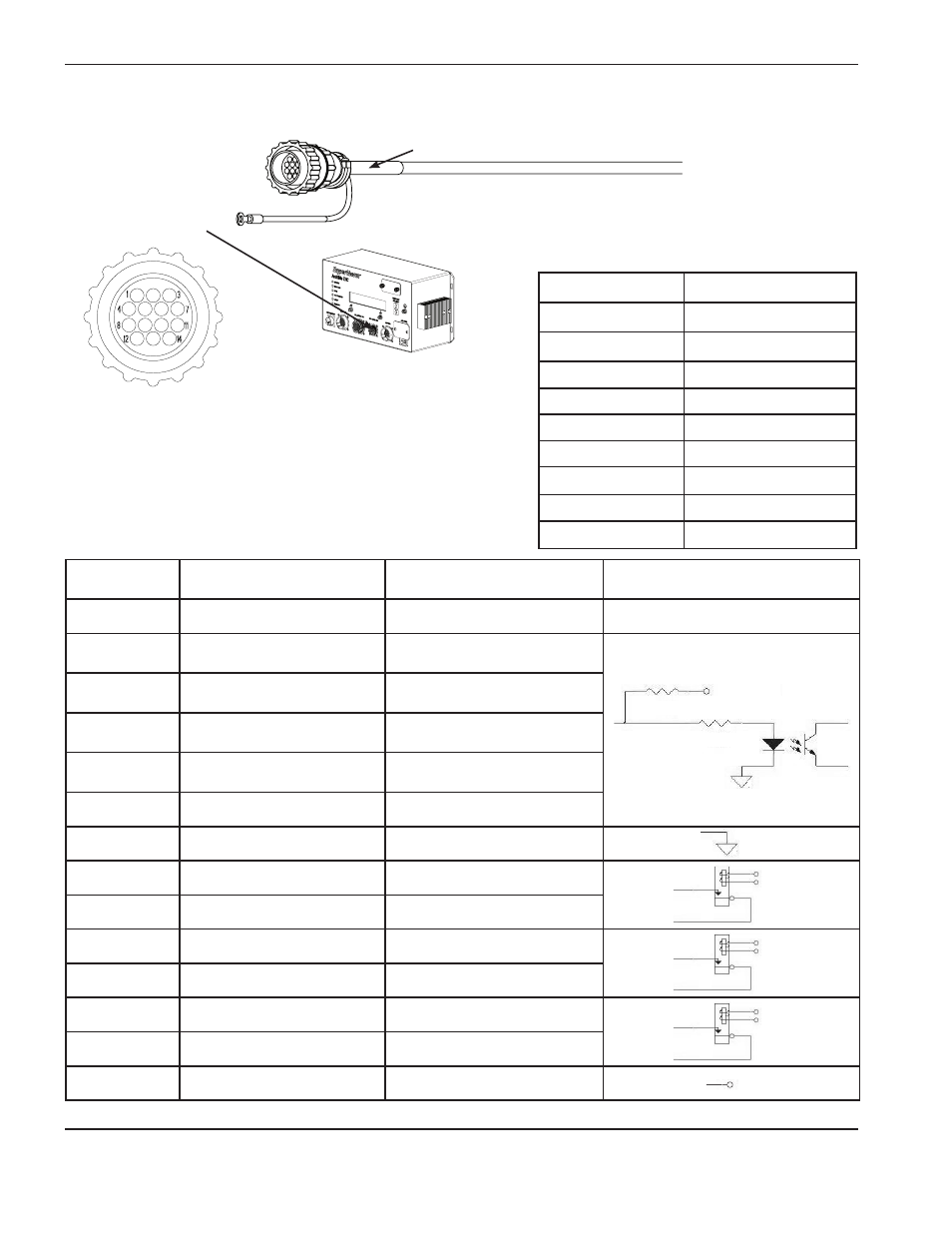

E/A-Kabel der Bedienerkonsole
Grünes Band
Schließen Sie dieses
Ende am Anschluss
am Steuermodul mit
dem grünen Kreis an.
Bringen Sie den
entsprechenden
Stecker für Ihre Konsole
an diesem Ende an.
Weitere Informationen
hierzu erhalten Sie bei
Ihrem Konsolenanbieter.
Stiftnummer* Farbe Signalname
Potenzialfreier
Kontaktschaltkreis
1 Schwarz Nicht angeschlossen
2 Weiß
Schalter für das manuelle
Deaktivieren Eingang +
3 Rot
Schalter für das manuelle
Auswählen Eingang +
4 Grün
Schalter für das Anheben
des Brenners Eingang +
5 Orange
Schalter für das Absenken
des Brenners Eingang +
6 Blau Reserveschalter Eingang +
7 Weiß/Schwarz Gemeinsam
8 Rot/Schwarz Brenner aktiviert Ausgang A
9 Grün/Schwarz Brenner aktiviert Ausgang B
10 Orange/Schwarz Fehler Ausgang A
11 Blau/Schwarz Fehler Ausgang B
12 Schwarz/Weiß Reserveausgang A
13 Rot/Weiß Reserveausgang B
14 Grün/Weiß Ausgang Netz +24 VDC
B
A
B
A
B
A
3,9 K
3,9 K
+24 V
A
B
A
B
A
B
+24 V
normalerweise
geöffnet
normalerweise
geöffnet
normalerweise
geöffnet
