ArcGlide THC Betriebsanleitung 4-45
Wartung
7-Segment-anzeigeschnittstelle der HMI (228582)

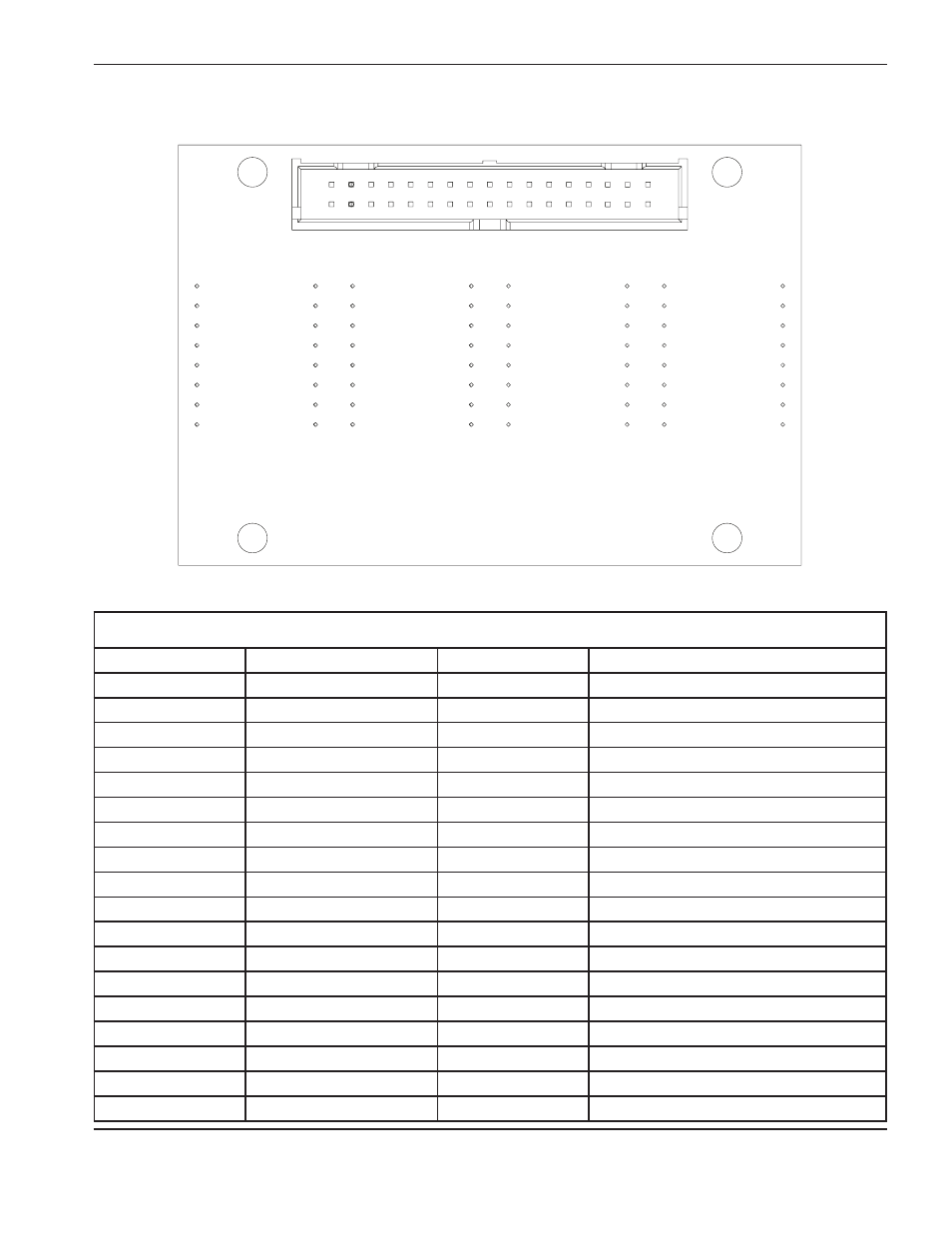

Schnittstellenbaukarte der 7-Segment-anzeige der HMI
J1 Flachbandkabelanschluss für anzeige
J3 Flachbandkabel für anzeige
Stiftnummer Signal Stiftnummer Signal
1 +LED V 19 Hunderter-Dezimalpunkt
2 +LED V 20 Hunderter G
3 Einer-Dezimalpunkt 21 Hunderter F
4 Einer G 22 Hunderter E
5 Einer F 23 Hunderter D
6 Einer E 24 Hunderter C
7 Einer D 25 Hunderter B
8 Einer C 26 Hunderter A
9 Einer B 27 Tausender-Dezimalpunkt
10 Einer A 28 Tausender G
11 Zehner-Dezimalpunkt 29 Tausender F
12 Zehner G 30 Tausender E
13 Zehner F 31 Tausender D
14 Zehner E 32 Tausender C
15 Zehner D 33 Tausender B
16 Zehner C 34 Tausender A
17 Zehner B
18 Zehner A
1
2
33
34
