2-42 ArcGlide THC Betriebsanleitung
INSTALLATION
2
Teile-Nummer Länge
223213 3,0 m
223214 6,0 m
223122 7,5 m
223215 10,5 m
223005 15,0 m
223107 23,0 m
223108 30,5 m
223109 45,5 m
223110 61,0 m
CNC-E/A-Kabel
Gelbes Band
Schließen Sie dieses Ende am
Anschluss am Steuermodul mit dem
gelben Kreis an.
Schließen Sie dieses Ende
an der CNC an, indem
Sie den entsprechenden
Stecker für die CNC
anbringen.
* Stiftnummern sind an beiden Enden des Kabels dieselben.
** AVC = Lichtbogen-Spannungssteuerung
Anmerkungen:
• Alle Eingänge der ArcGlide-
CNC können für potenzialfreie
Schließkontakte oder 12–24
V-Eingänge konfiguriert werden.
• Weitere Informationen zu diskreten
CNC-E/A-Signalen finden
Sie unter Diskrete ArcGlide-
Schnittstellensignale.

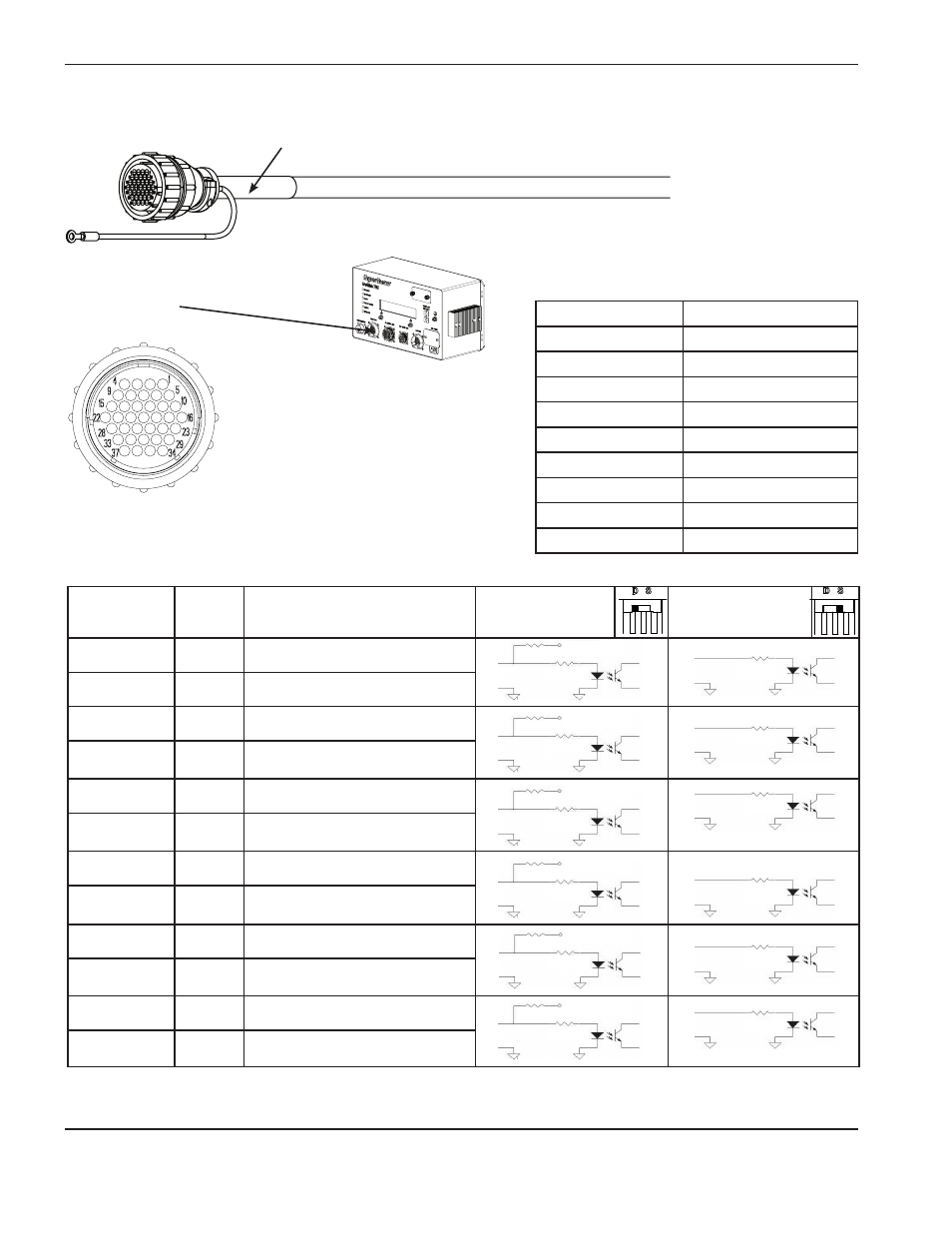

Stiftnummer* Farbe Signalname
Potenzialfreier
Kontaktschaltkreis
Potenzialführender
Schaltkreis
1 Rot Zyklusstart Eingang +
2 Schwarz Zyklusstart Eingang –
3 Weiß Niedrige Verstärkung Eingang +
4 Schwarz Niedrige Verstärkung Eingang –
5 Grün AVC* deaktivieren Eingang +
6 Schwarz AVC* deaktivieren Eingang –
7 Blau IHS-Sync Eingang +
8 Schwarz IHS-Sync Eingang –
9 Gelb Reserveeingang 1 +
10 Schwarz Reserveeingang 1 –
11 Braun Reserveeingang 2 +
12 Schwarz Reserveeingang 2 –
+
