ArcGlide THC
Betriebsanleitung
INSTALLATION

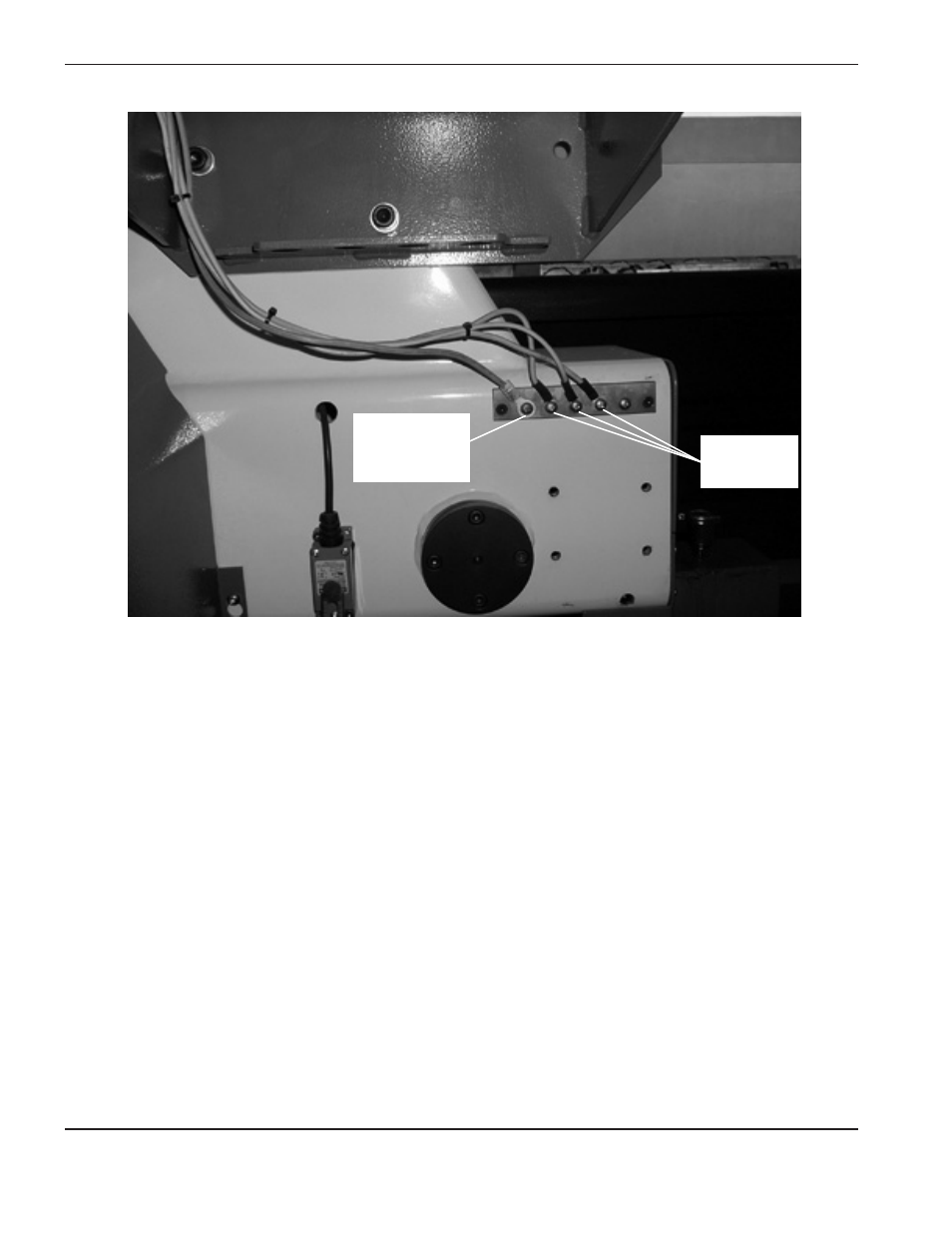

Beispiel für einen ordnungsgemäßen Portal-Erdungsbus.
Er ist am Portal in der Nähe des Motors angeschraubt. Alle der einzelnen Erdungskabel von den am
Portal angebrachten Komponenten führen zum Bus, außer denjenigen von der RHF-Konsole* und von
der Brennerhalterung. Ein einzelnes schweres Kabel läuft anschließend vom Portal-Erdungsbus zu
dem am Tisch angeschraubten Erdungsbus.
* Gilt für Systeme, die eine RHF-Konsole verwenden.
Erdungskabel der
Komponenten
Kabel zum
Erdungsbus am
Schneidtisch
