Hypertherm THC ArcGlide Benutzerhandbuch
Seite 50
2-16
ArcGlide THC
Betriebsanleitung
DB37F
DB37M
DB37F
Zum RS-422-Anschluss der CNC,
nach Bedarf abschließen
Vom OEM
geliefertes
serielles Kabel
DB37-Buchse
HPR-
Steuerbaukarte
DB37-Stecker
Kabel 223192 ohne serielle
Verbindung (mit rotem
Wärmeschrumpfschlauch)
Plasmaschnittstelle (090052)
CNC-E/A-Kabel
Abgeschirmtes Ethernetkabel
ArcGlide-Steuermodul
Adresse 1
Plasmaschnittstellenkabel
Drähte zur Abtastung der
Lichtbogen-Spannung
Schnittstellenkabel der
Höhenverstellung
ArcGlide-
Höhenverstellung
Zur Plasmaschnittstellen-
Baugruppe
Kabel 223192 ohne serielle
Verbindung (mit rotem
Wärmeschrumpfschlauch)
Vom OEM geliefertes
serielles Kabel
DB37-Buchse
Serieller RS-422-
Anschluss
DB50-Stecker
ArcGlide-HMI
Adresse 1
Generische CNC mit serieller Kommunikation
Achsen 3,4
Achsen 1,2
E/A

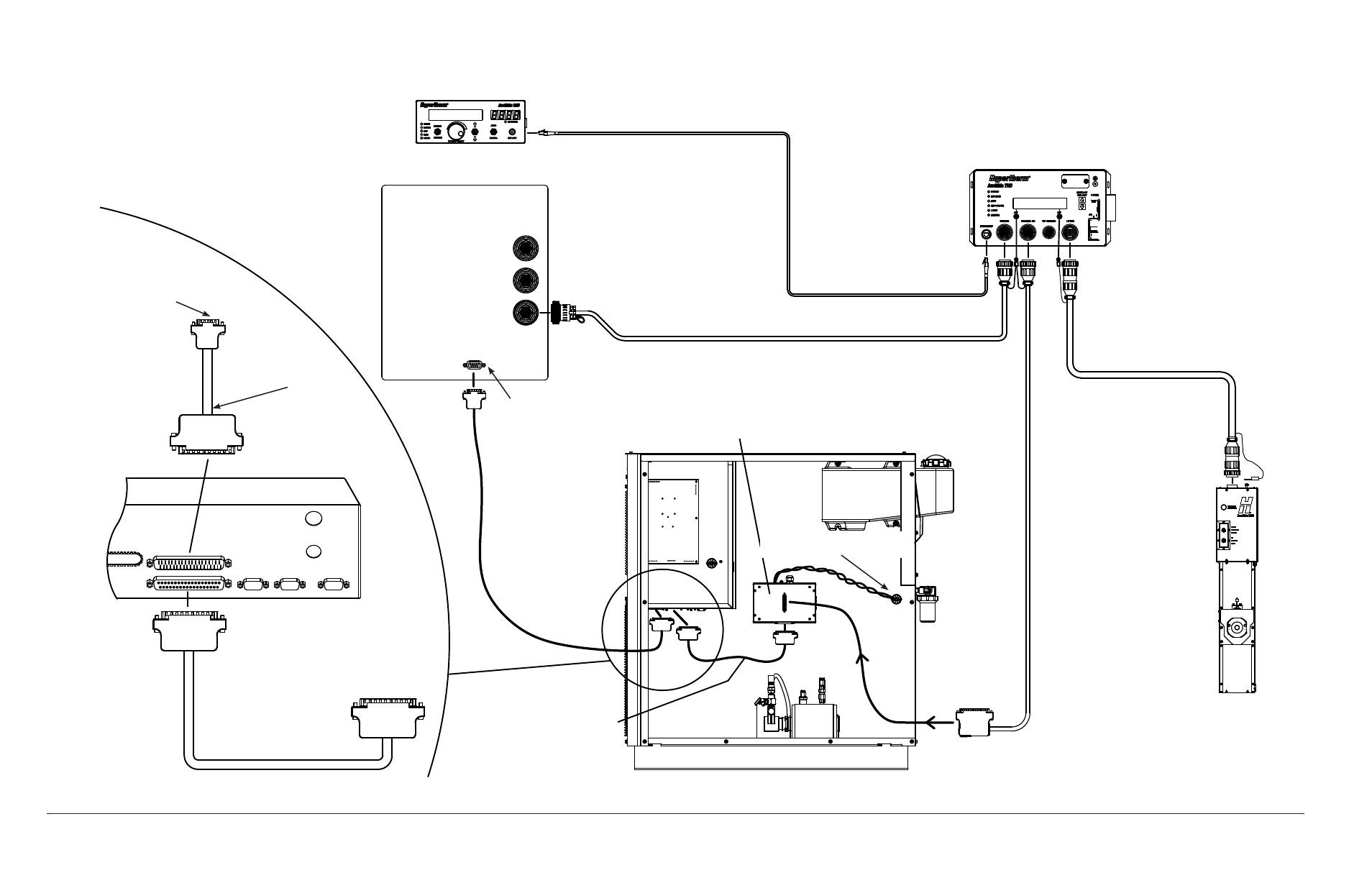

ArcGlide-Brennerhöhensteuerung mit diskreter Verbindung zu einer generischen CNC und HPR- oder HPR XD-Plasmaanlage
2
