3-20 ArcGlide THC Betriebsanleitung
Bedienung
2

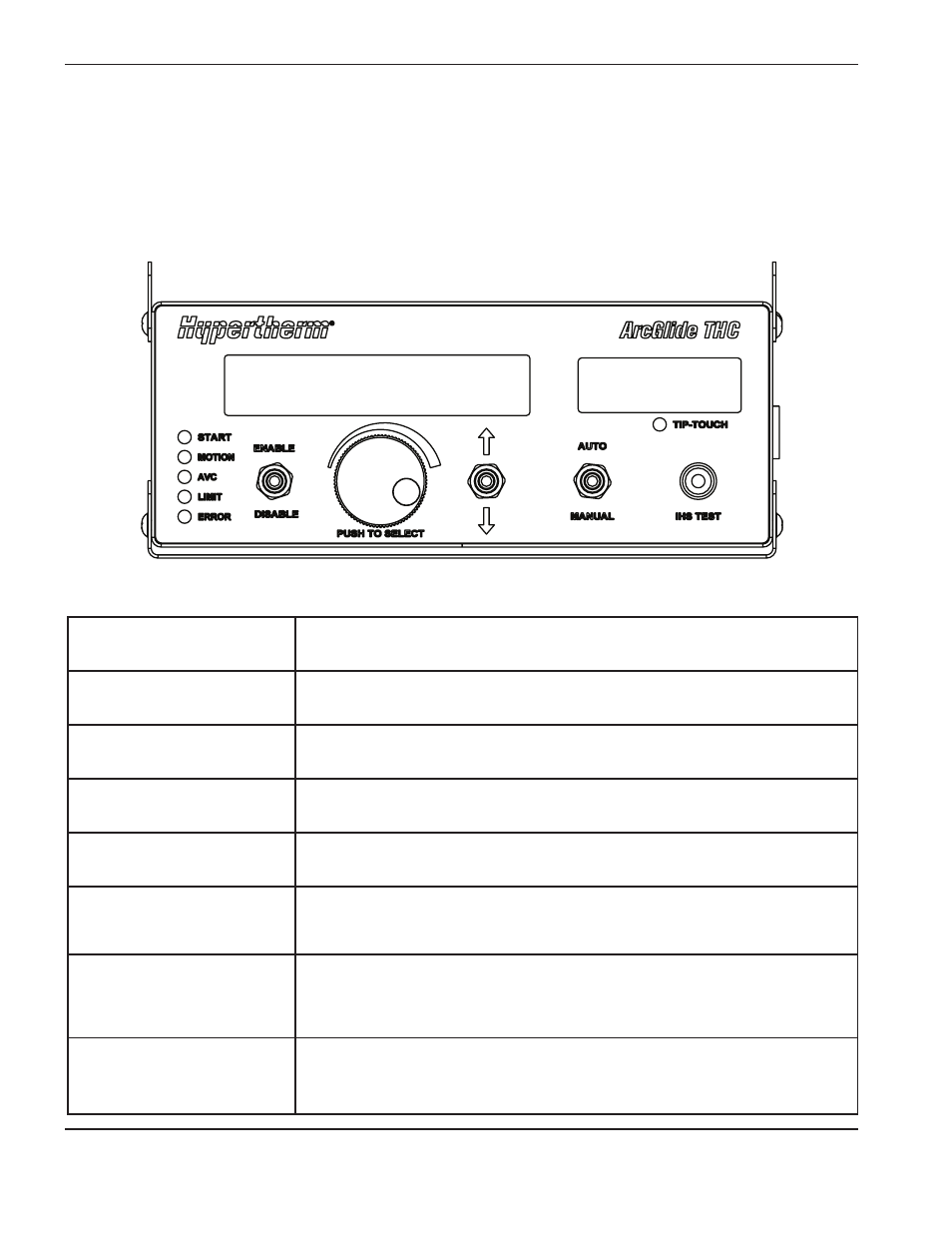

installationsbildschirm
Der Bildschirm mit den Installationsdaten stellt Informationen zu ArcGlide-Hardware- und Softwareeinstellungen zur
Verfügung, die vom Steuermodul verwendet werden.
HMi-Parameter Wert
Side Length
(Gleitlänge)
Dieser Wert ist die Länge des nutzbaren Vorschubs der Höhenverstellung.
Max Servo Current
(Max. Servostrom)
Dies ist der maximale Motordauerstrom, für den der Motor der Höhenverstellung
ausgelegt ist.
Encoder Counts per in
(Codierer-Zählimpulse pro Zoll) Durch diesen Wert wird die Positionsrückkopplung skaliert.
Maximum Speed (per min)
(Max. Geschwindigkeit/min)
Dieser Parameter legt die maximale lineare Geschwindigkeit fest, die die
Brennerhöhensteuerung erreichen kann.
Fast Speed
(per min)
(Schnelle Geschwindigkeit/min)
Diese Geschwindigkeit wird für alle automatischen schnellen Bewegungen, z. B.
den Rückzug am Ende des Schneidvorgangs oder das anfängliche Annähern an
das Werkstück, verwendet.
Slow Speed
(per min)
(Langsame Geschwindigkeit/min)
Diese Geschwindigkeit ist die Hubgeschwindigkeit zur oberen Endlage. Sie ist die
schnellste Geschwindigkeit, die für manuelle Bewegungen verwendet wird. Sie ist
zudem die maximale Drehzahlgrenze, die während der Steuerung der Lichtbogen-
Spannung verwendet wird.
IHS Speed (per min)
(IHS-Geschwindigkeit/min)
Dieser Parameter legt die langsamste Geschwindigkeit für das abschließende
Annähern an das Werkstück während eines IHS-Vorgangs fest. Er wird zudem
als langsame Geschwindigkeit für manuelle Bewegungen verwendet.
Installation Data
zurück
Gleitlänge 9,5
Max. Servostrom 133,5v
