4-46

ArcGlide THC

Betriebsanleitung

Wartung

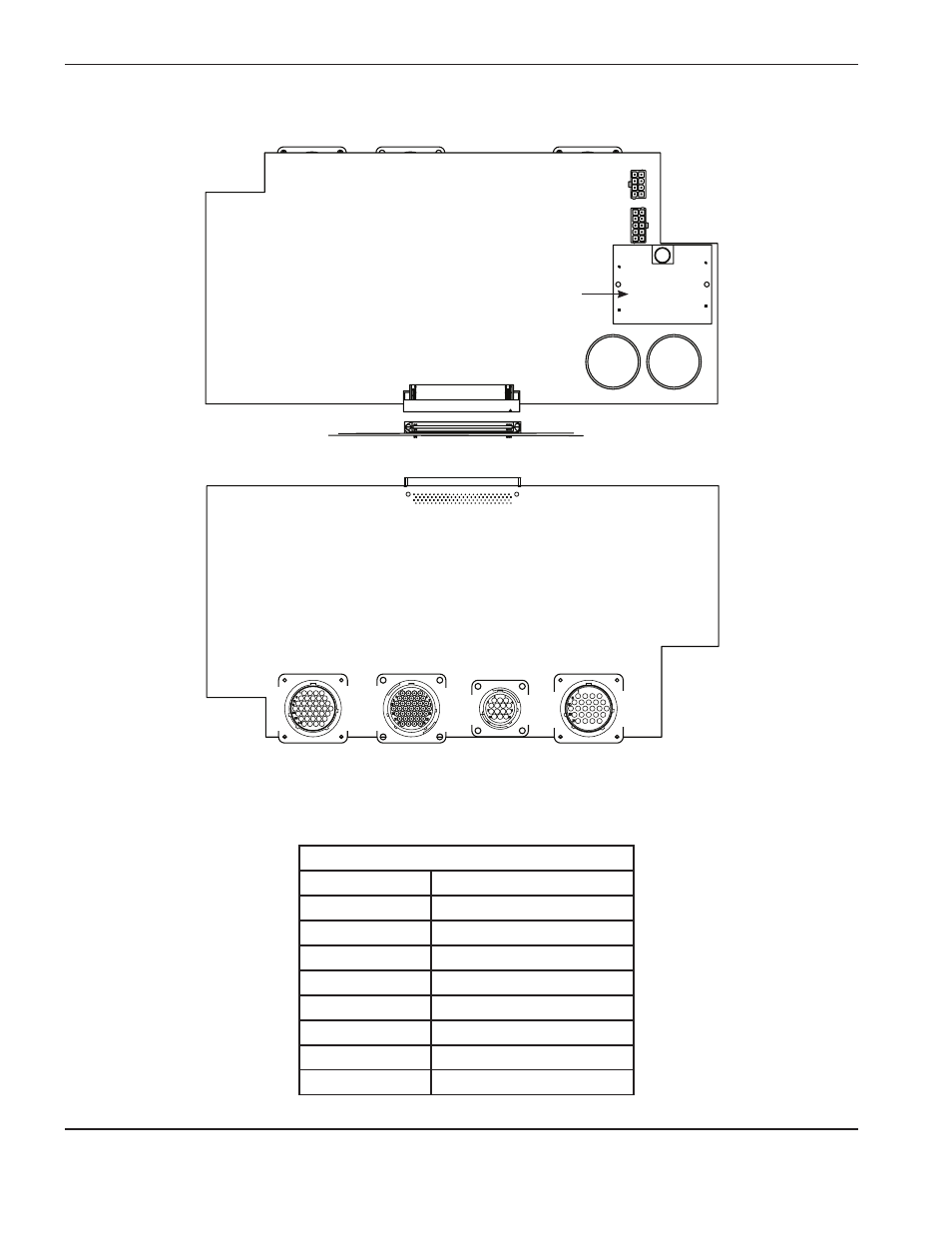

Schnittstelle der Brennerhöhensteuerung (228577)

1

2

52

51

49

50

100

99

Schnittstellenbaukarte der Brennerhöhensteuerung

J1 Baukartenverschaltung

J3 zu transformator

J6

CnC-E/a

(männlich)

J4

E/a

Höhenverstellung

(männlich)

J7

Op-Con-E/a

(weiblich)

J5

Plasma-E/a

(weiblich)

4

37

1

34

4

24

1

34

4

37

1

21

1

12

3

14

Motorantrieb

J3 zu transformator

Stiftnummer

Signal

1

115 V Eingang 1

2

115 V Eingang 2

3

115 V Eingang 3

4

115 V Eingang 4

5

45 V Ausgangsleitung 1

6

45 V Ausgangsleitung 2

7

22 V Ausgangsleitung 1

8

22 V Ausgangsleitung 2

Vorderansicht der Baukarte

rückansicht der Baukarte

1
