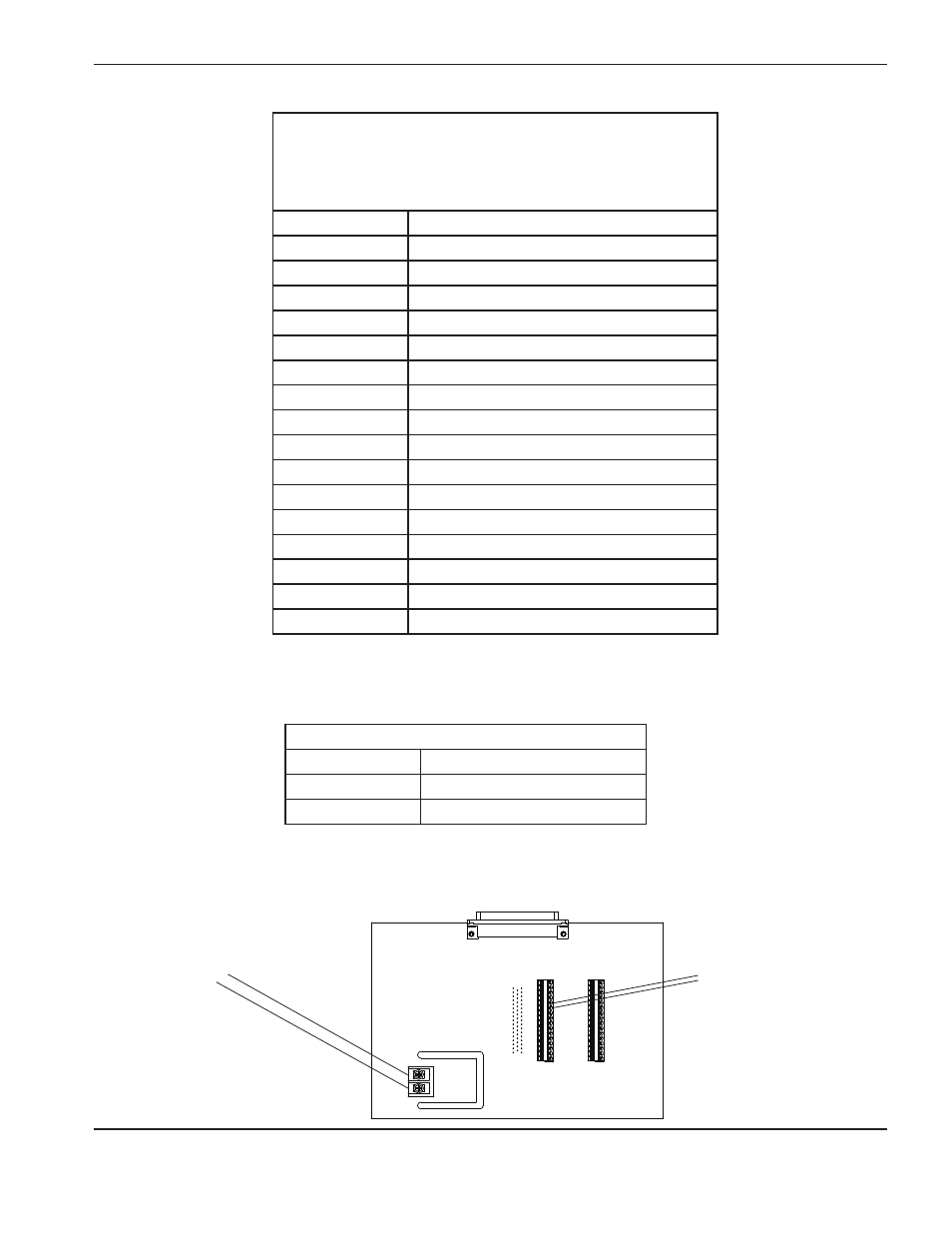

ArcGlide THC Betriebsanleitung 4-57
Wartung
2
J3
(relaiskontaktausgänge von der Brennerhöhensteuerung
zu einem generischen Plasmasystem)
Stiftnummer Signal
1 Ecke A
2 Ecke B
3 Lochstechen A
4 Lochstechen B
5 Halten A
6 Halten B
7 Plasmastart A
8 Plasmastart B
9 Reserveausgang A Brennerhöhensteuerung
10 Reserveausgang B Brennerhöhensteuerung
11 Fern-Ein A
12 Fern-Ein B
13 Gemeinsam
14 Gemeinsam
15 +24 V-Ausgang
16 +24 V-Ausgang
J4 Lichtbogenspannung
Stiftnummer Signal
1 Elektrode –
2 Werkstück +
Anmerkung: Stift 11 und 12 an Stecker J3 müssen bei einer HPR-Plasmaanlage an Position 1 und 3 an
Reihenklemme 2 angeschlossen werden.
Anmerkung: Die Anschlüsse für die Lichtbogen-Spannung an Stecker J4 müssen bei einer HPR-Plasmaanlage
mit der E/A-Baukarte verbunden werden.
Verbinden Sie die anschlüsse
für die Lichtbogen-Spannung
mit der E/a-Baukarte einer
HPr-Plasmaanlage.
J3
Schließen Sie Stift 11
und 12 an Position 1 und 3
an reihenklemme 2 einer
HPr-Plasmaanlage an.
